Інструкція із заправлення картриджа HP CE260A / CE261A / CE262A / CE263A / Color LaserJet CP4025 / CP4520 / CP4525 / CM4540

Інструкція із заправлення картриджа HP CE260A / CE261A / CE262A / CE263A / Color LaserJet CP4025 / CP4520 / CP4525 / CM4540

Ресурс, стр.	8500
Относительно совместимый тонер:	HP CLJ CP1025 / 1215 / 2025 / M251
Масса тонера:	210-280 грамм
Чип:	Работу не блокирует



Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Канцелярский нож
Кусачки

Необходимые принадлежности:
Присыпка фотобарабана (тальк)
Одноразовая тряпчастая салфетка (ватный диск)
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP CLJ CP1025 / 1215
Фотобарабан  - HP CCM3530 / CP3525 / M551dn / Pro M570dn / Enterprise CP4025dn / CP4525dn
Вал первичного заряда - HP Pro 500 M551 / M575 / M570 / CM4540 / CM3530 / CP4025 / CP4525 / CP3525
Чистящее лезвие  - HP Pro 500 M551 / M575 / M570 / CM4540 / CM3530 / CP4025 / CP4525 / CP3525
Вал переноса - HP  CM3530 / CP3520 / CP3525 / CP4025 / CP4525
Дозирующее лезвие - HP Pro 500 M551 / M575 / M570 / CM4540 / CM3530 / CP4025 / CP4525 / CP3525

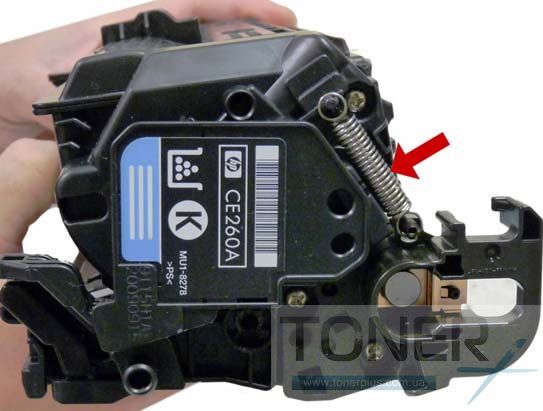

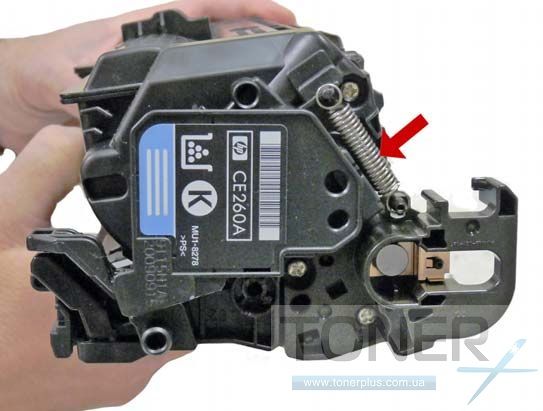

Снимаем стягивающую пружину с правой стороны картриджа.

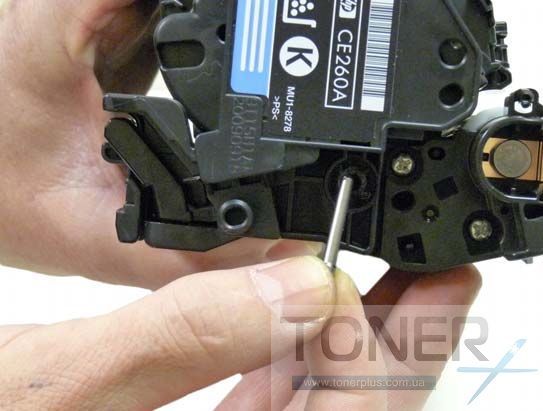

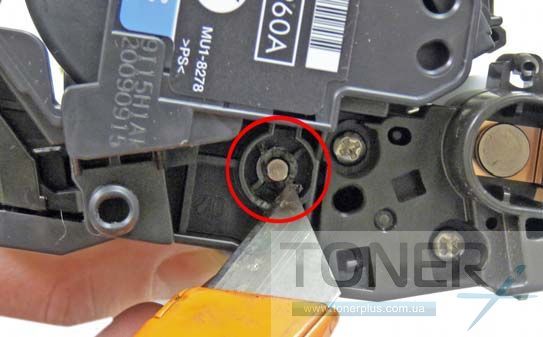

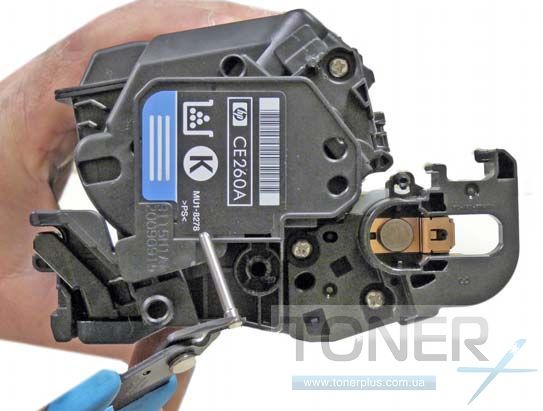

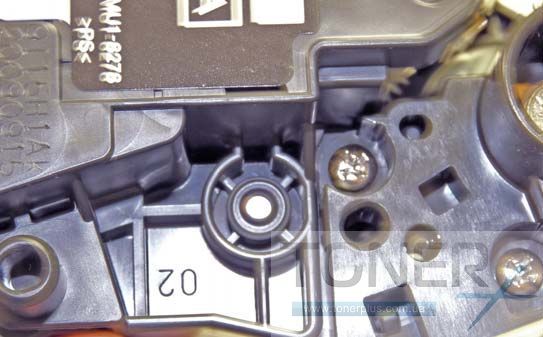

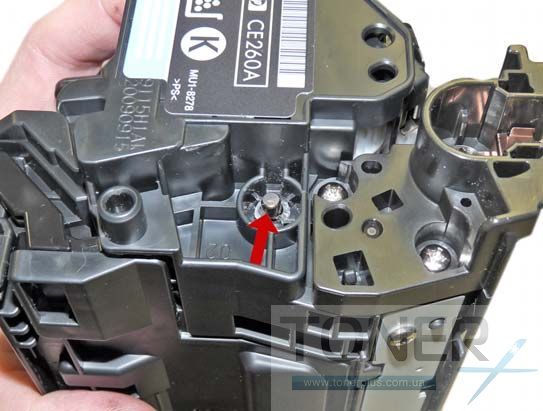

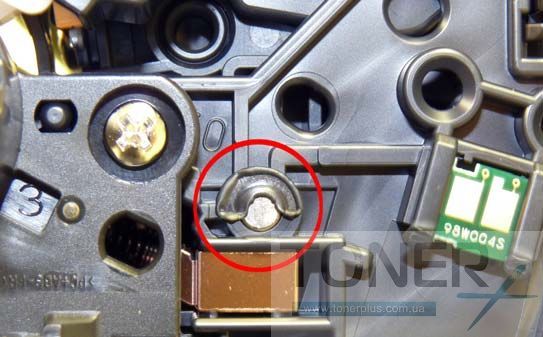

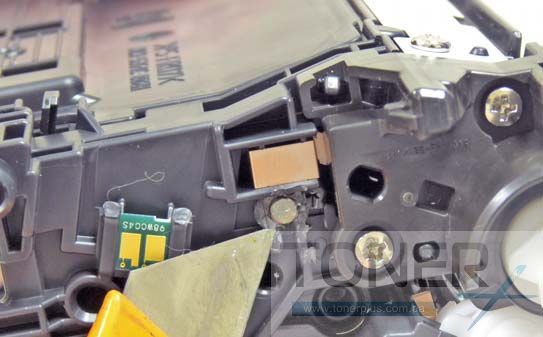

Затем срезаем ножом лишний пластик вокруг штифтов и достаем их при помощи кусачек.

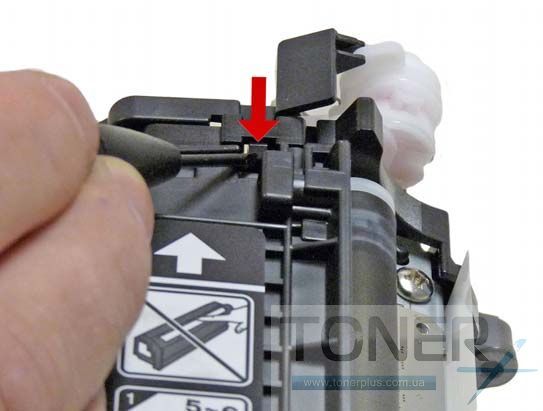

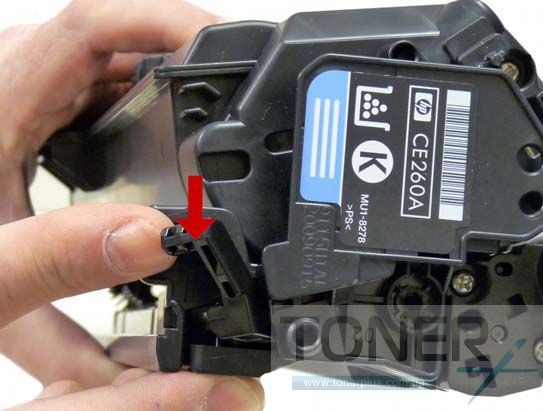

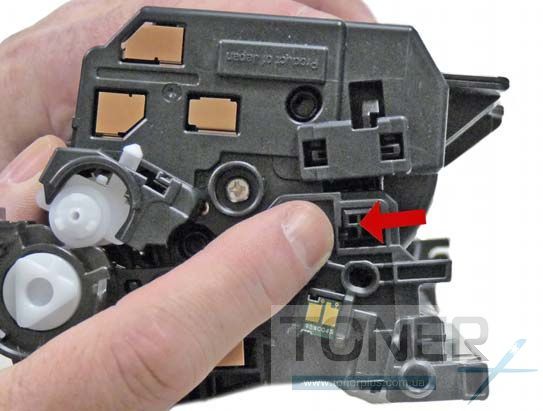

Надавливаем на один рычаг, поднимаем второй и разъединяем картридж на две части.

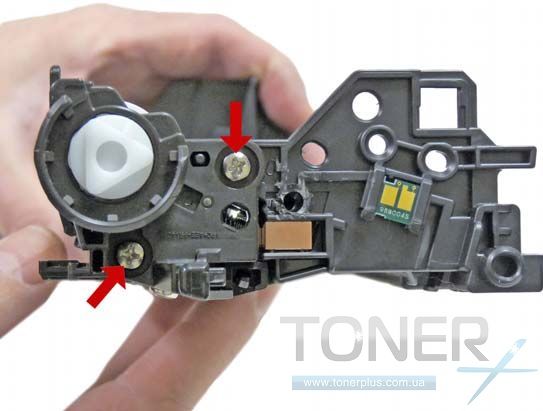

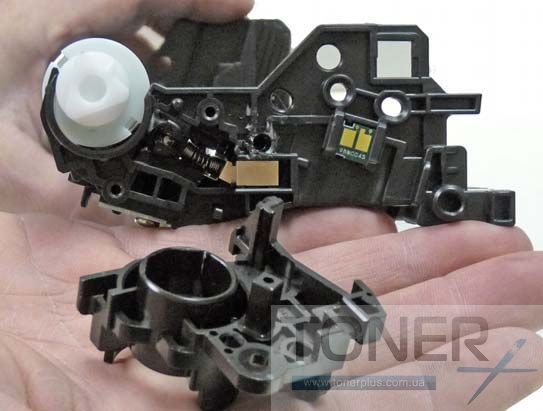

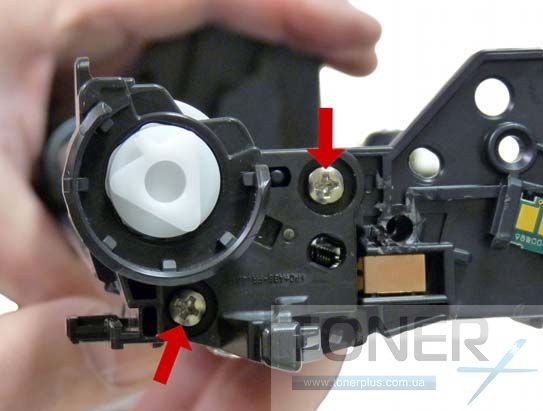

Берем нижнюю часть, откручиваем два винта и снимаем крепление.

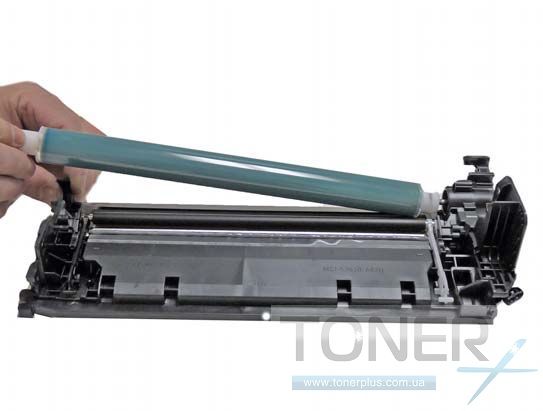

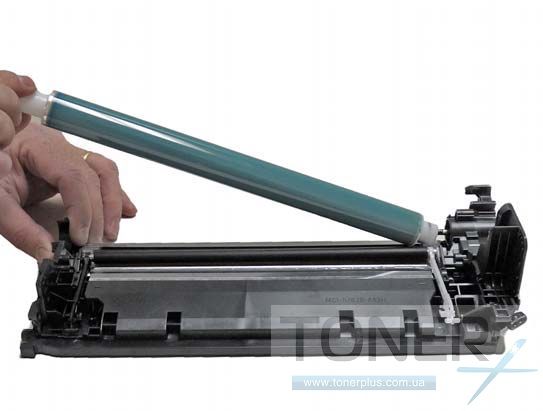

Снимаем фотобарабан и вал первичного  заряда. Вал тщательно моем ватным диском пропитанным изопропиловым спиртом.

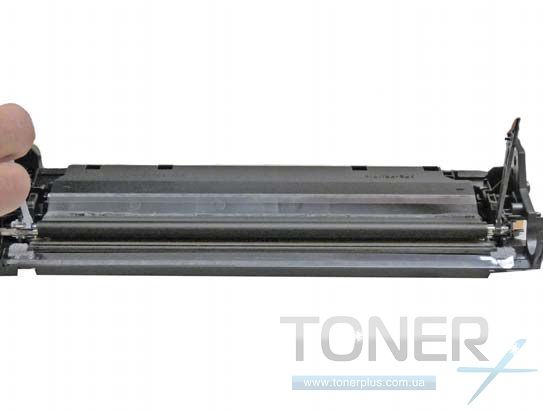

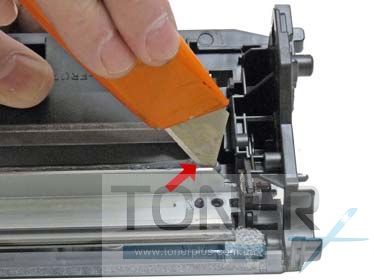

Акуратно поддеваем и удаляем дополнительное лезвие очистки.

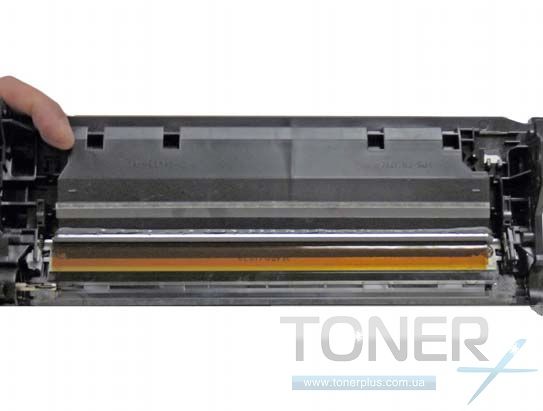

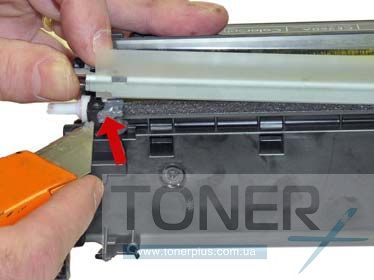

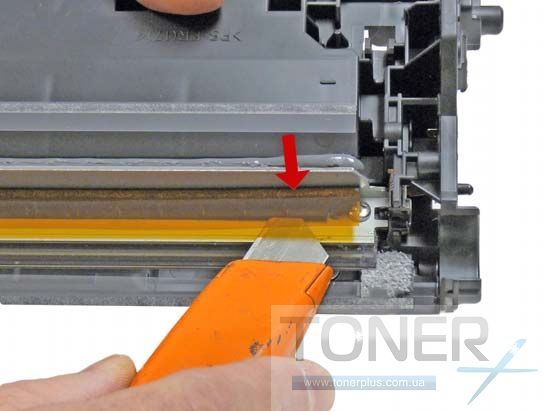

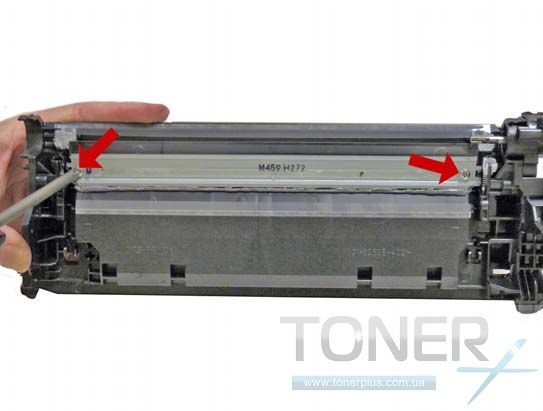

Откручиваем два винта, срезаем уплотнитель и снимаем основное лезвие очистки.

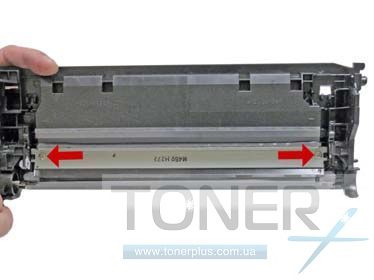

Удаляем отработанный тонер. Следим, чтобы уплотнители и липкая прослойка были чистыми.

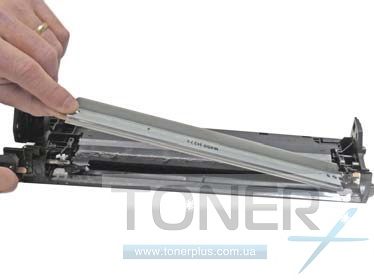

Ставим на место основное лезвие очистки.

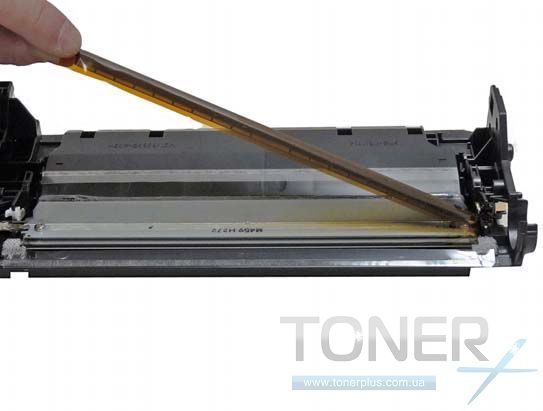

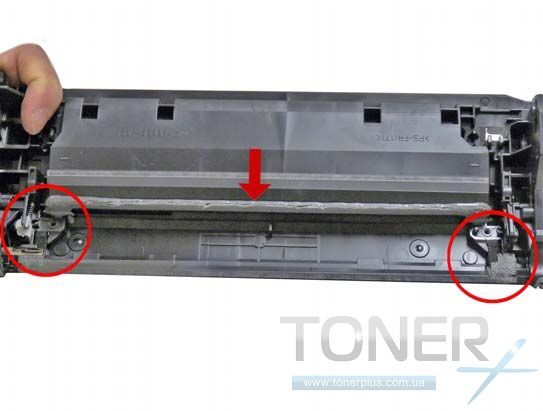

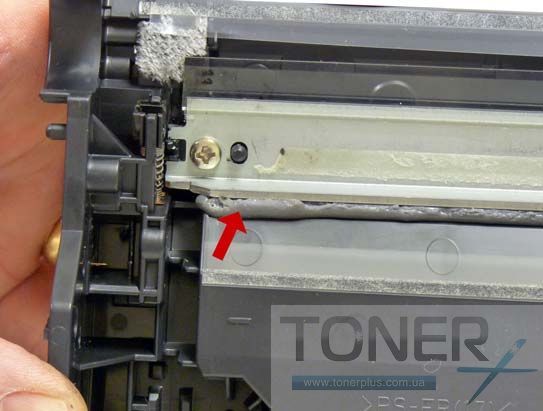

Наносим новый герметик и крепим дополнительное лезвие очистки.

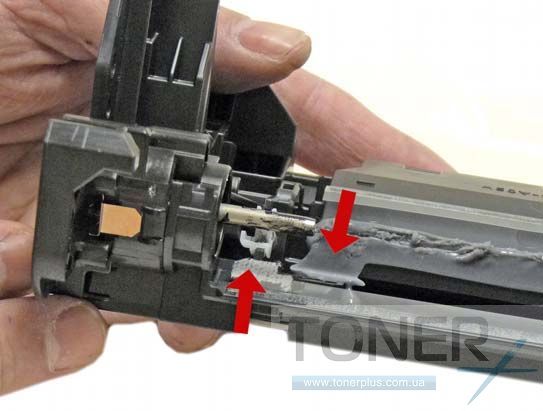

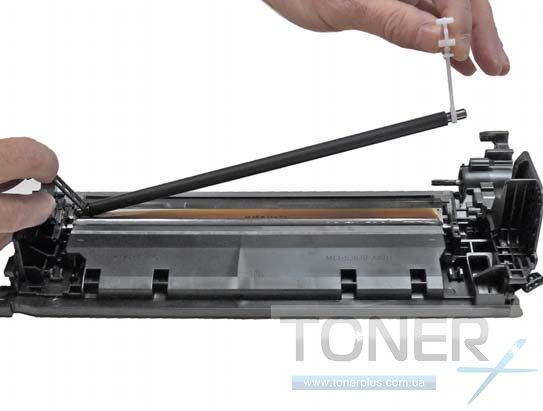

Устанавливаем вал первичного заряда. Проверяем, чтобы направляющие вошли в пазы.

Устанавливаем фотобарабан и крепление.

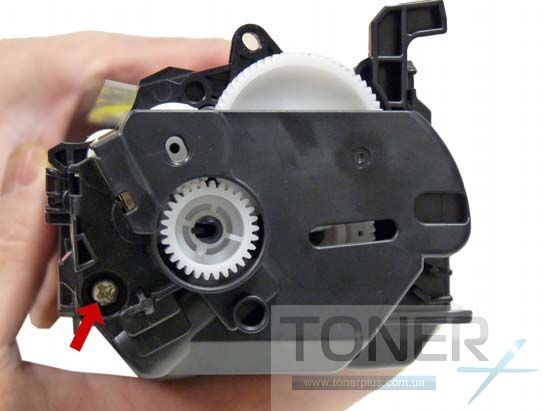

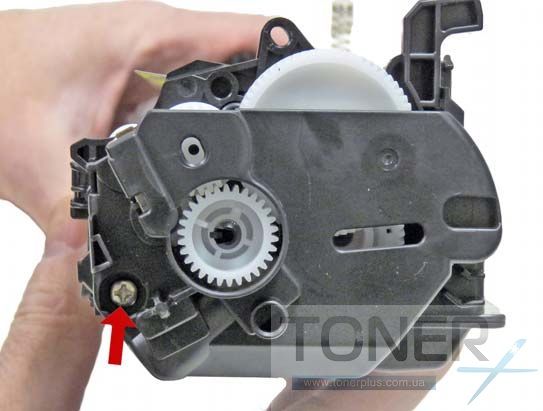

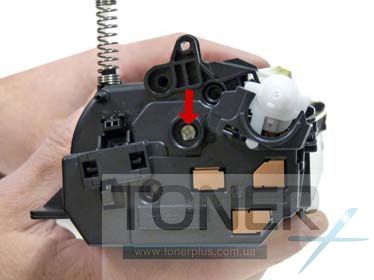

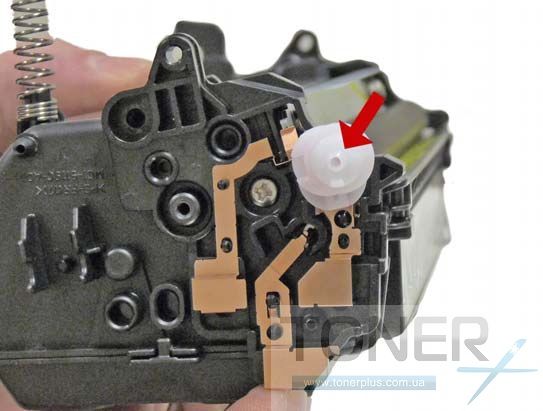

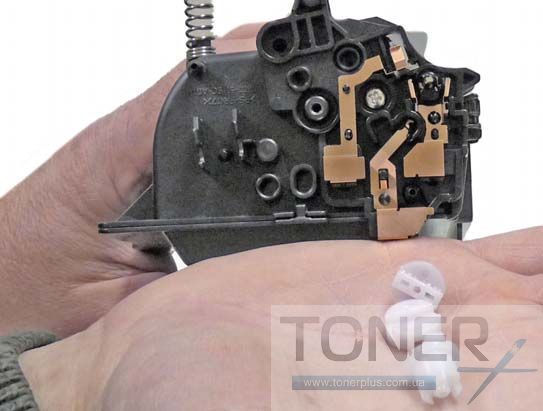

Переходим ко второй половине картриджа: Откручиваем слева один винт и снимаем крышку и шестерни.

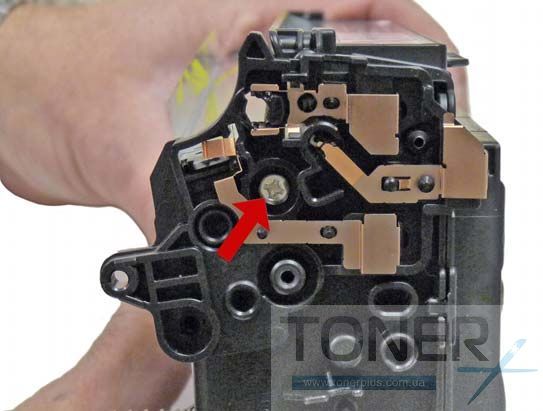

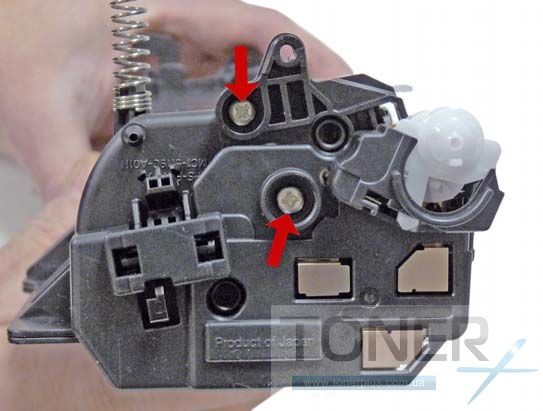

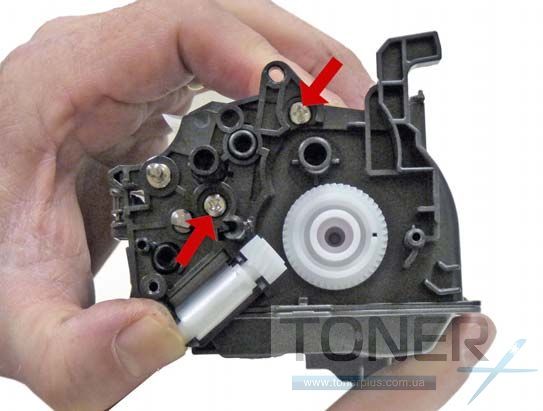

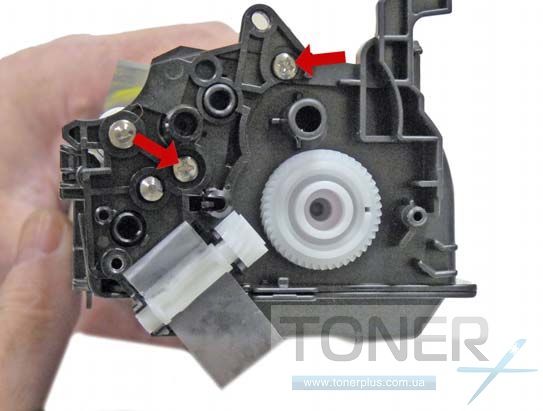

Под ними откручиваем еще два винта и снимаем левое крепление.

Затем откручиваем и снимаем крышку справа.

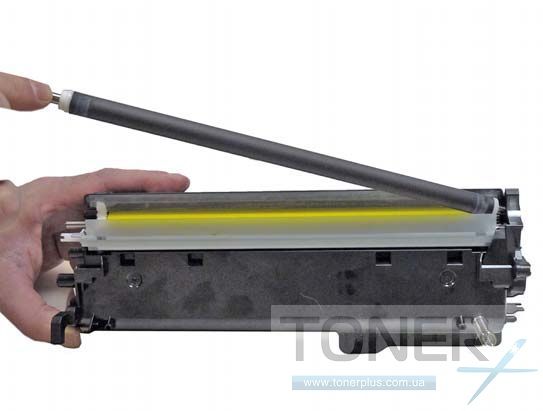

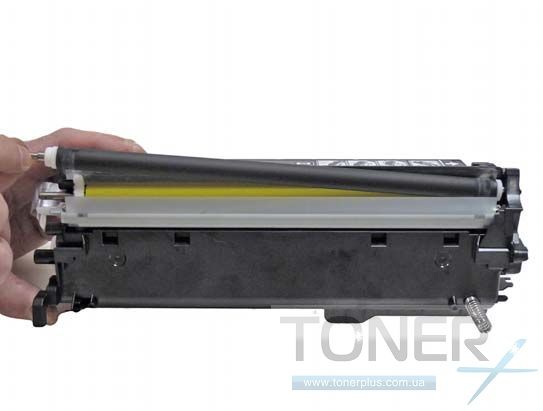

Снимаем шестерню и вал переноса.

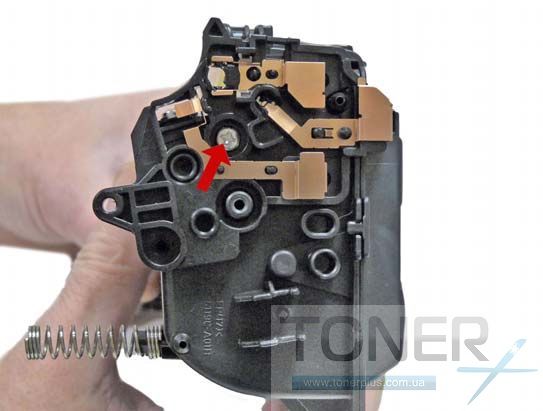

Откручиваем один винт и снимаем правое крепление.

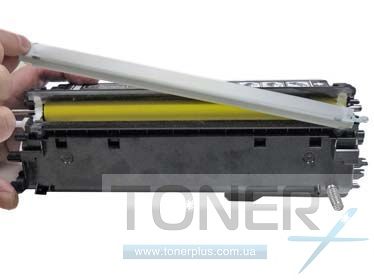

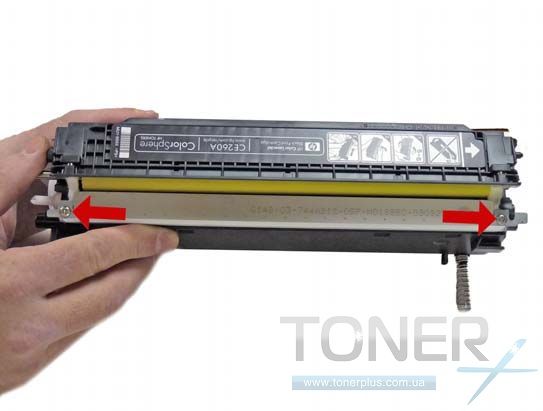

Затем откручиваем два винта и снимаем дозирующее лезвие.

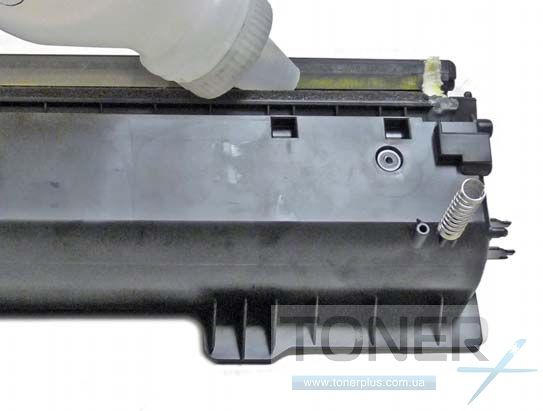

Тщательно удаляем остатки старого тонера и засыпаем новый. Для CE260X - 280 грамм, для CE260A - 210 грамм, для CE261A / CE262A / CE263A - 240 грамм.

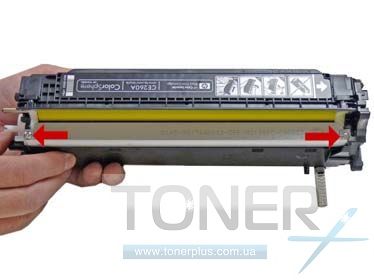

Протираем сухой чистой тряпкой дозирующее лезвие и вал переноса. Устанавливаем их обратно.

Одеваем и фиксируем крепления.

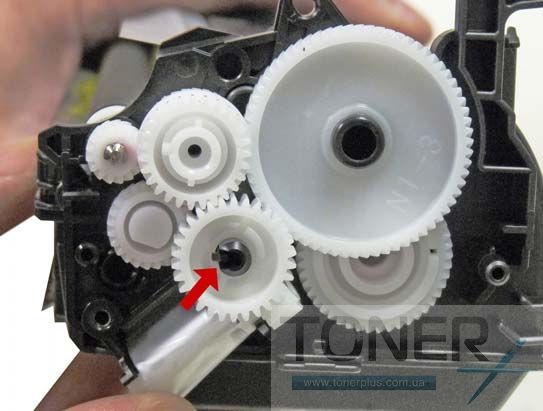

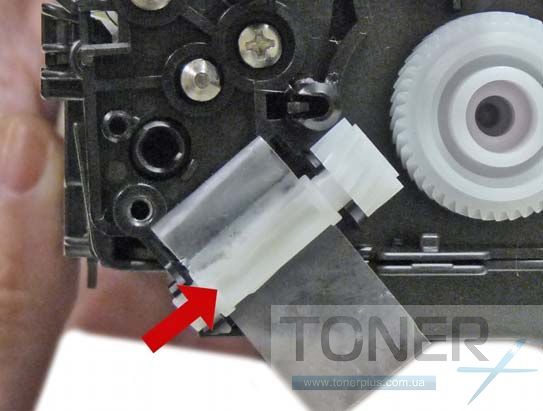

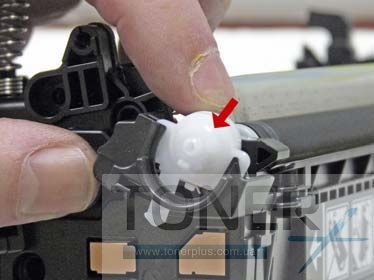

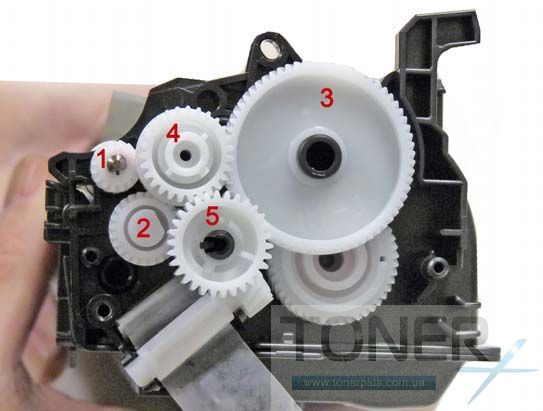

Затем устанавливаем шестерни и крышки как указано на рисунке.

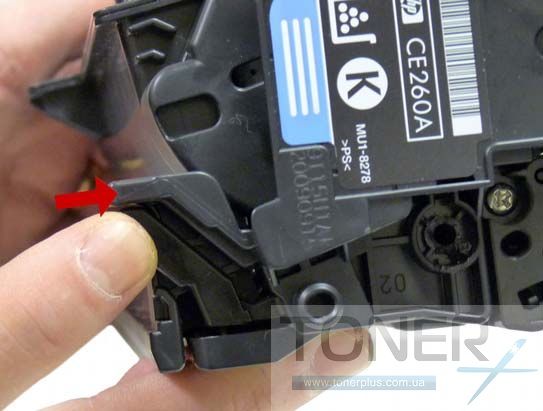

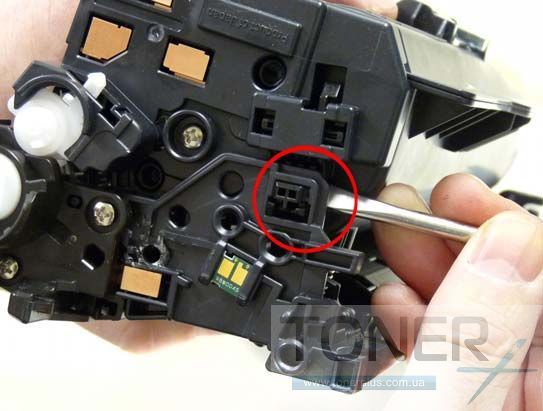

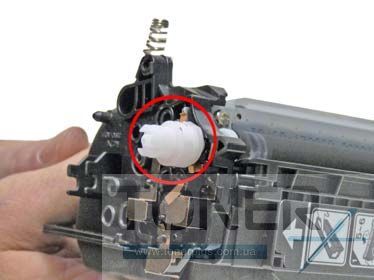

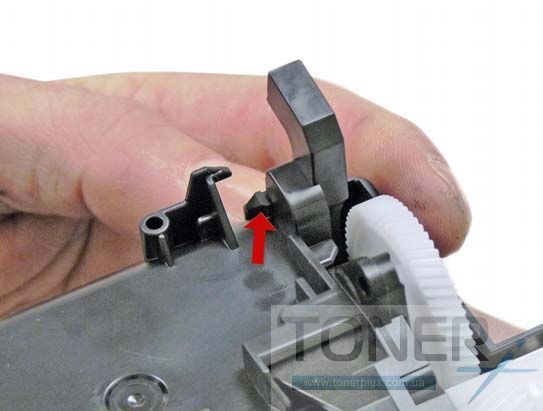

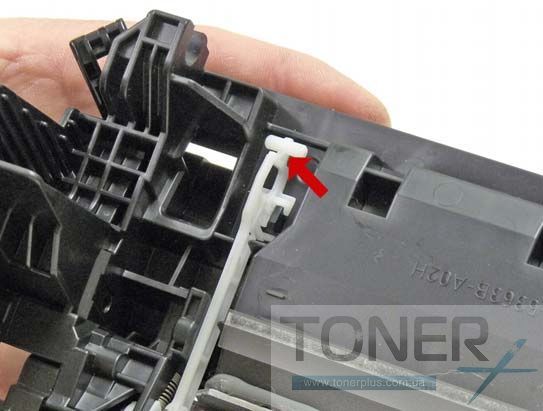

Соединяем обе половины картриджа. С помощью отвертки ставим одну из защелок в правильное положение.

Скрепляем половины штифтами и пружиной.

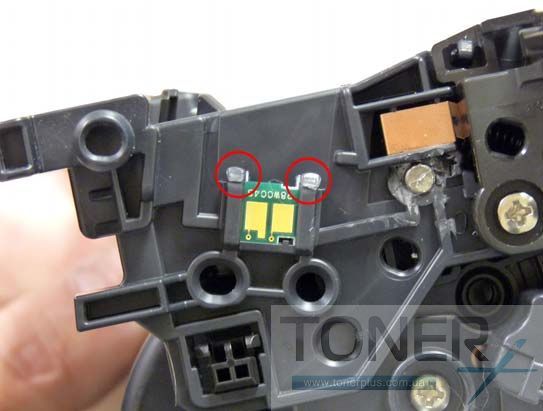

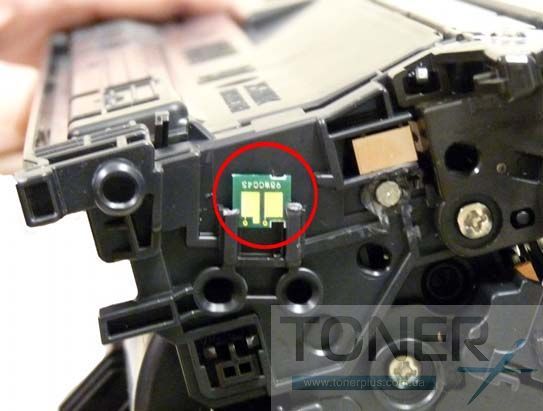

Меняем чип

Картридж готов к работе.
