Інструкція із заправлення картриджа HP CC530A/CC531A/CC532A/CC533A 304A CP2020/CP2025/CM2320 Canon 718 LBP7200/7660Cdn/7680Cx/MF8330/8350/MF8340/MF8360

Інструкція із заправлення картриджа HP CC530A/CC531A/CC532A/CC533A 304A CP2020/CP2025/CM2320 Canon 718 LBP7200/7660Cdn/7680Cx/MF8330/8350/MF8340/MF8360

Ресурс, стр.	2900-3500
Относительно совместимый тонер:	HP CLJ CP1025 / 1215 / 2025 / M251
Масса тонера:	100 грам
Чип:	Работу не блокирует, отключение через меню



Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Плоскогубцы или кусачки
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Необходимые материалы:

Совместимость ЗИП
Фотобарабан  - HP CP1215 или CB540A / CE320a / CF380A / CC530A / CE410A
Вал первичного заряда - CP1215 CC530A / CB540A / CF210
Чистящее лезвие  - CP1215 CC530A / CB540A / CF210
Вал переноса - CP1215 CC530A / CB540A / CF210
Дозирующее лезвие - CP1215 CC530A / CB540A / CF210

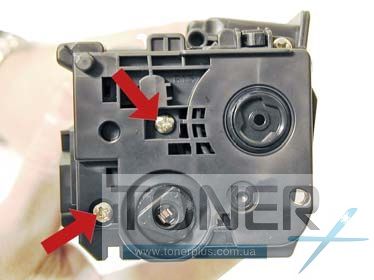

Откручиваем два винта с левой стороны и снимаем крышку.



Затем откручиваем два винта справа, снимаем крышку и разбираем картридж на две части.

Берем верхнюю часть и снимаем фотобарабан и вал первичного заряда заряда. Очищаем вал изопропиловым спитром от остатком налипшего тонера.

Затем откручиваем два винта и снимаем лезвие очистки (ракель). Очищаем лезвие от тонера и осматриваем его силиконовую кромку на наличие дефектов. Если на нём есть ссадины или не ровности, лезвие нужно заменить.

Тщательно удаляем отработанный тонер, сохраняя в чистоте уплотнители.

Ставим на место лезвие очистки и фиксируем его винтами.

Наносим токопроводящую смазку на втулку черного цвета и устанавливаем вал первичного заряда.

Переходим ко второй половинке картриджа: Откручиваем слева два винта и снимаем крышку и шестерни.

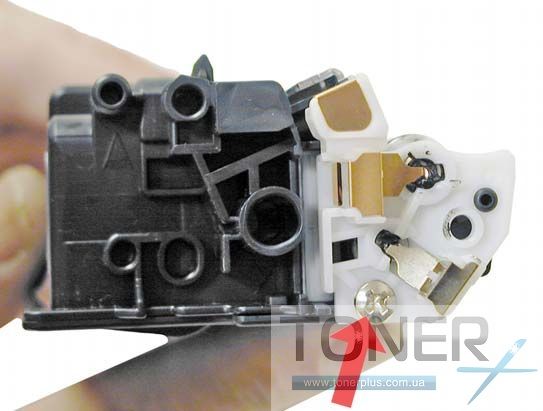

Теперь откручиваем один винт справа, снимаем крышку и вал переноса. Вал чистим от остатков тонера и осматриваем на наличие дефектов.

Откручиваем два винта, снимаем дозирующее лезвие и тщательно вычищаем остатки старого тонера.

Засыпаем новый тонер. Для черного картриджа - 100 грамм, для цветных по  - 80 грамм.

Ставим на место дозирующее лезвие, предварительно протерев его сухой чистой тряпкой и осмотрев его на наличие дефектов. Фиксируем его винтами.

Наносим токопроводящую смазку на правую крышку и ставим ее на место.

Ставим на место вал переноса.

Устанавливаем шестерни, затем левую крышку и фиксируем ее винтами.

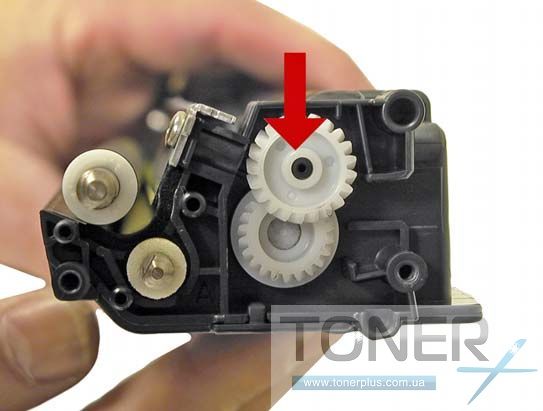

Прокручиваем от себя вал переноса с помощью шестерни и следим за слоем тонера на нем. Тонер должен быть ровно нанесен по всей поверхности, без полос и пропусков.

Проверяем работу датчика. Нажмите на белый выступ - Справа должен выехать черный рычаг.

Устанавливаем на второй половине картриджа фотобарабан и соединяем обе части.

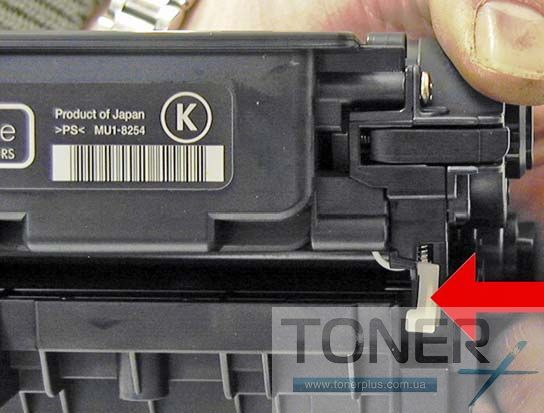

Проследите, чтобы пружина и белый рычаг встали на свои места.

Одеваем боковые крышки и фиксируем их винтами.

Меняем чип (Чип менять не обязательно).
