Інструкція із заправлення картриджа HP CC364A / CC364X / LaserJet P4014 / P4015N / P4515N

Інструкція із заправлення картриджа HP CC364A / CC364X / LaserJet P4014 / P4015N / P4515N



Ресурс стр.:	10 000(A) -24 000(X)
Совместимый тонер:	HP LJ 1200 / P4014 / 5000
Масса тонера:	470 / 1100 грам
Чип:	Работу не блокирует





Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Плоскогубцы
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки



Необходимые материалы:

Совместимость ЗИП
Тонер совместимый с серией HP LJ 1200 / P4014 / 5000
Фотобарабан  - HP LaserJet M4555/P4014/M601dn/CC364A/CE390A/CF281A/Canon 039/LBP-351/LBP-352
Вал первичного заряда HP LaserJet 2100/2200/2420/4200/4300/P3005/4515/4014/M602/Canon iR1018/1019/1022/1023/1510
Лезвие чистящее HP LaserJet P4014/4515/M601/Pro M630/Canon LBP-1760/C4127A/C8061A/CC364A/CF281A/CE390A/TN-9500/EP-52/FX-6
Магнитный вал - HP LaserJet M4555/P4014/M601dn/CC364A/CE390A/CF281A/Canon 039/LBP-351/LBP-352
Дозирующее лезвие - HP LaserJet M4555/P4014/M601dn/CC364A/CE390A/CF281A/Canon 039/LBP-351/LBP-352

Откройте защитную шторку фотобарабана по направлению к задней части картриджа и достаньте из паза месталлическую направлюящую справа.

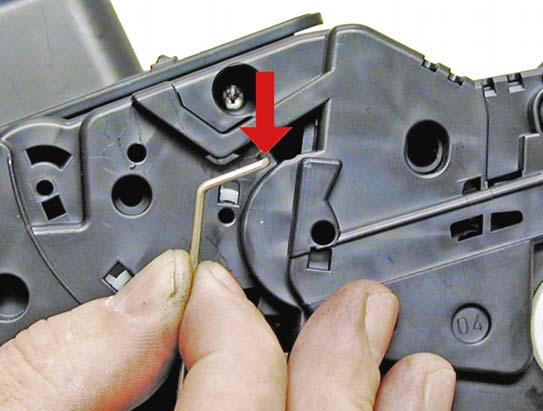

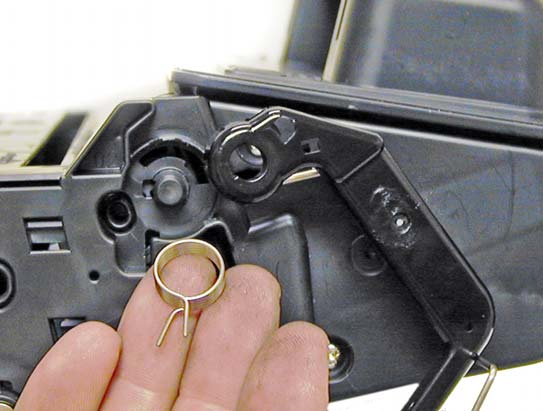

Теперь слева аккуратно подденьте крепление, затем отогните защитную шторку фотобарабана по направлению к задней части картриджа и достаньте из паза металлическую направляющую. ВНИМАНИЕ Не потеряйте пружину под креплением.

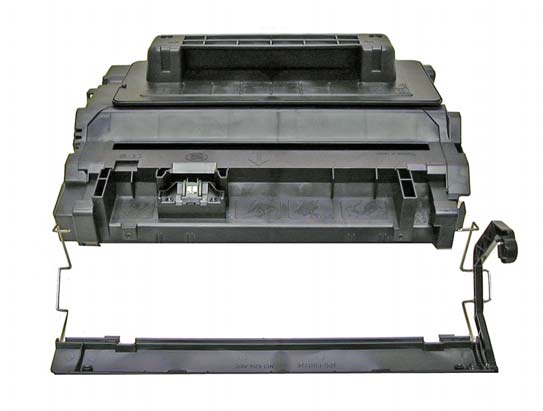

Снимите защитную шторку

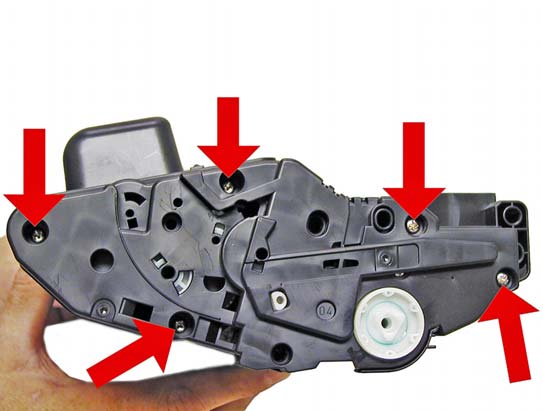

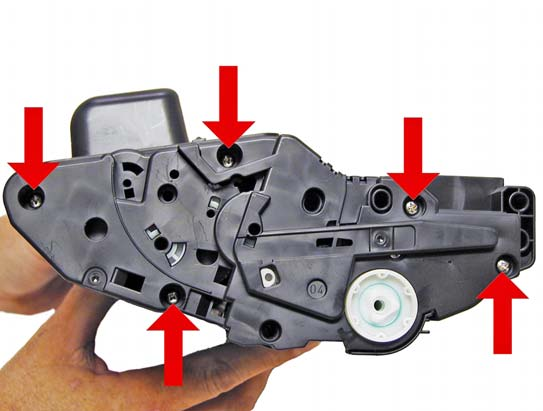

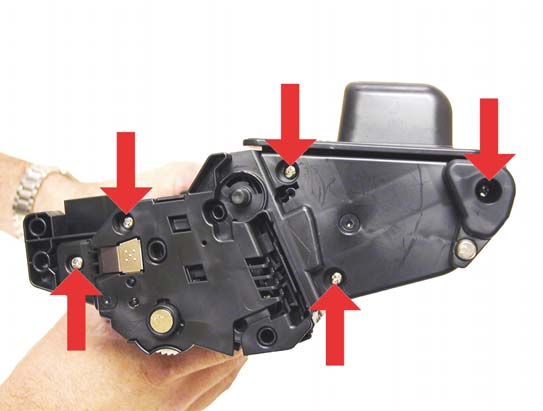

Открутите пять винтов с правой стороны картриджа

Затем открутите пять винтов с левой стороны картриджа

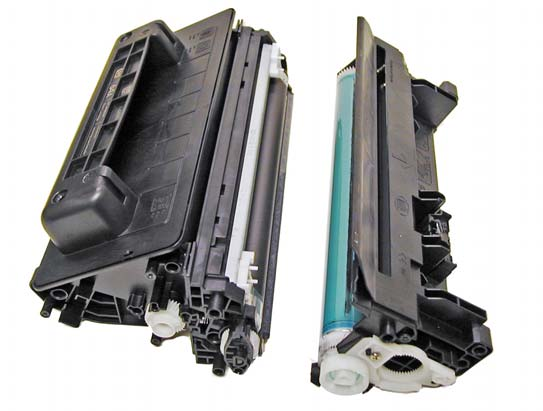

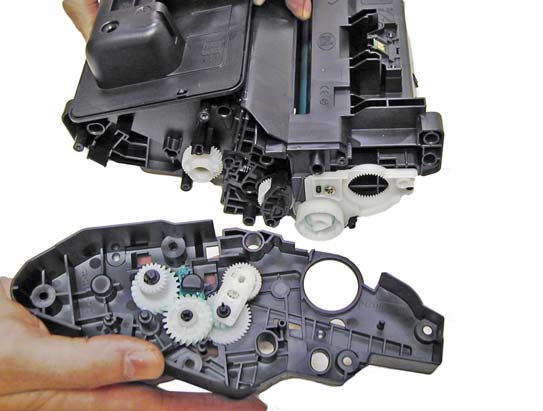

Снимите боковые крышки и раберите картридж на две части

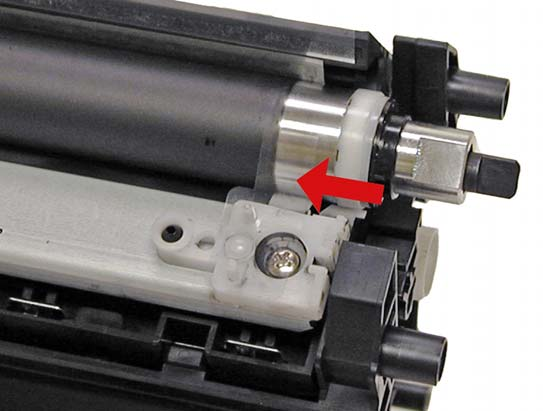

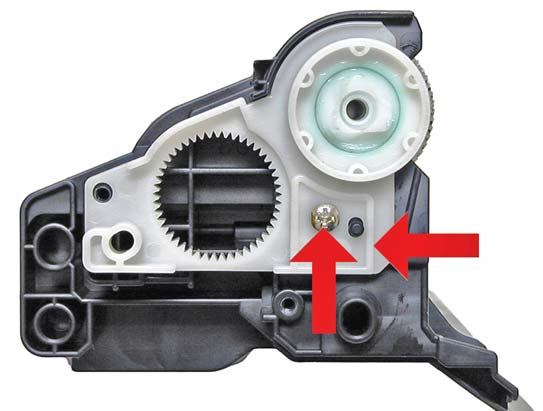

Берем половину картриджа с фотобарабаном, откручиваем один винт и снимаем крепление

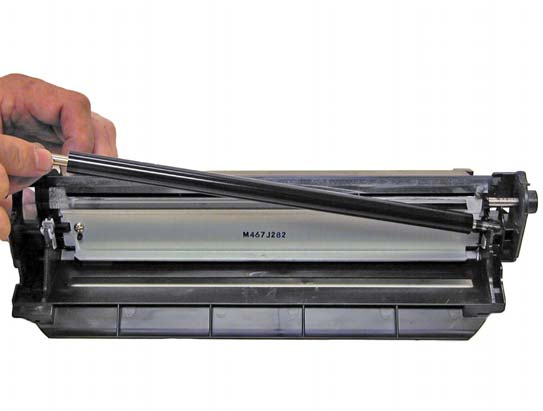

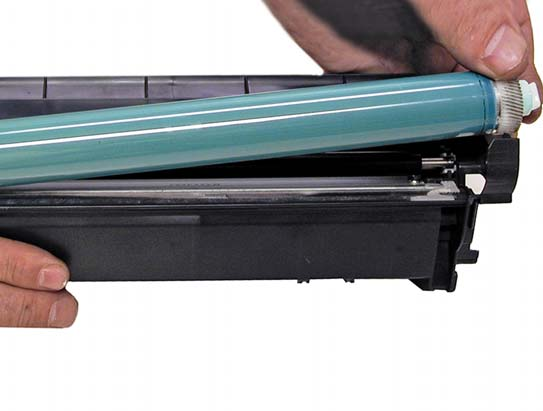

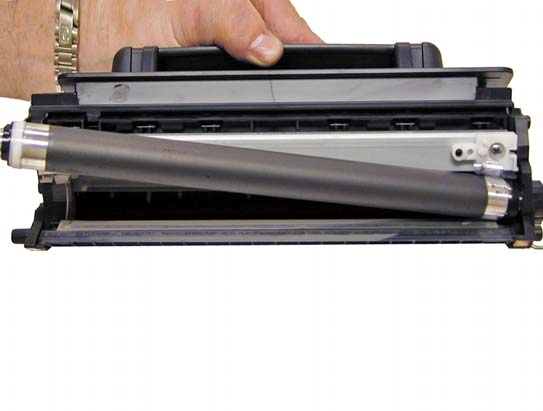

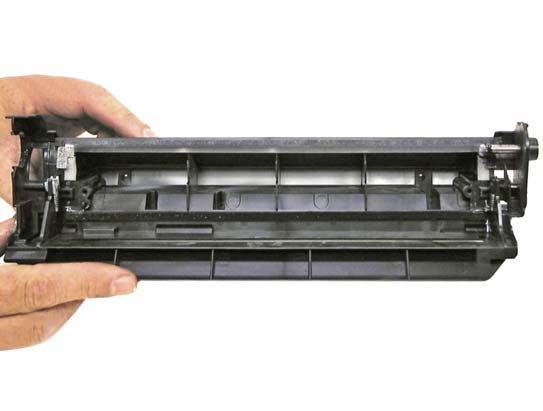

Вынимаем фотобарабан и вал первичного заряда заряда.

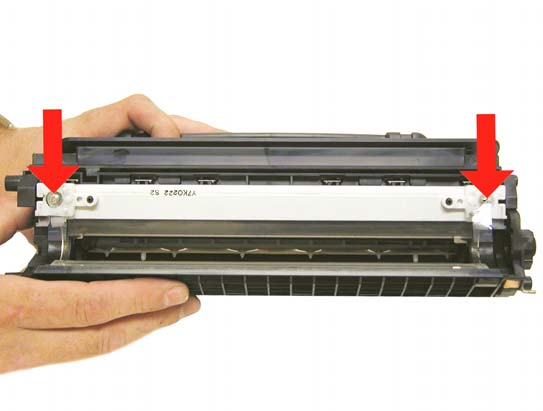

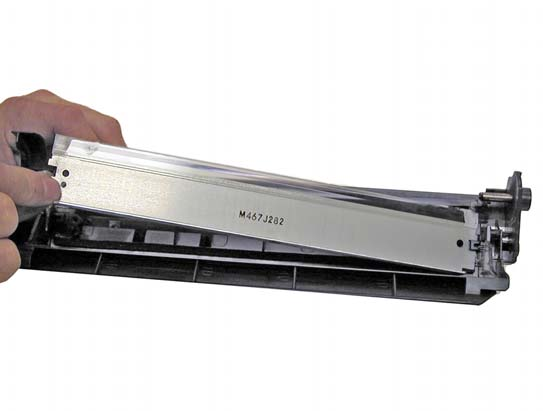

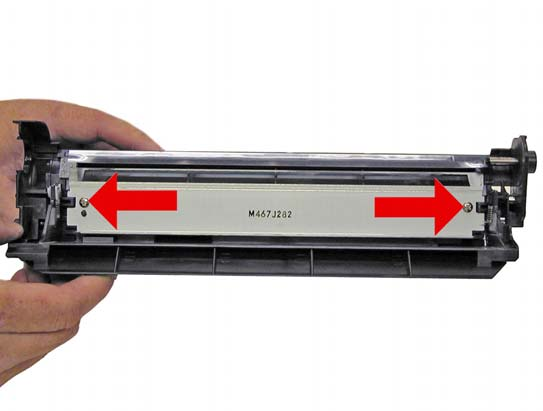

Откручиваем два винта и снимаем лезвие очистки.

Удаляем отработанный тонер и крепим лезвие на место.

Смазываем черную втулку справа токопроводящей смазкой и ставим на место вал первичного заряда.

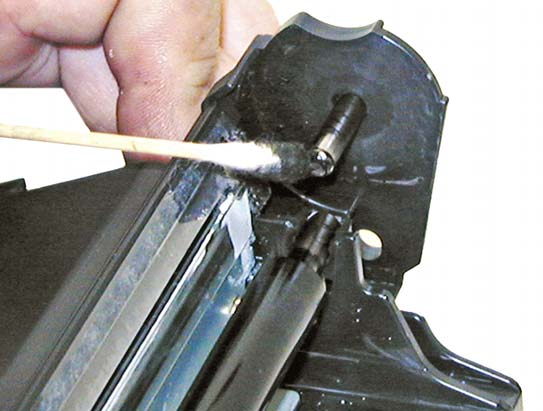

Смазываем ось фотобарабана токопроводящей смазкой.

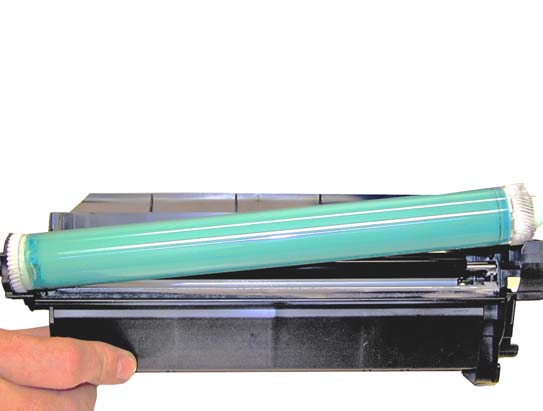

Ставим на место фотобарабан и крепление.

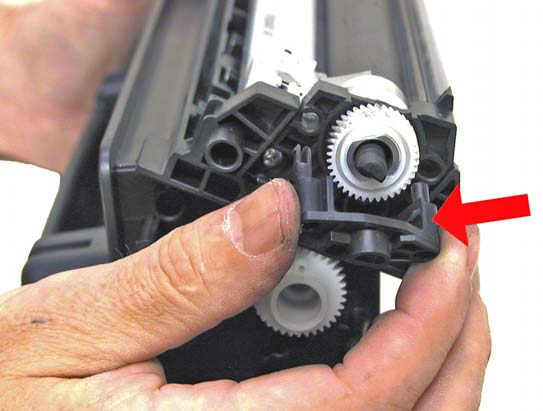

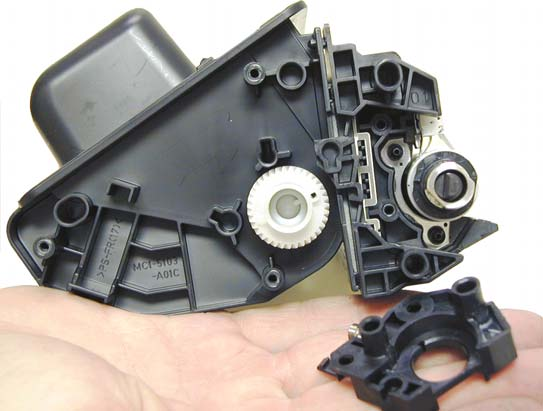

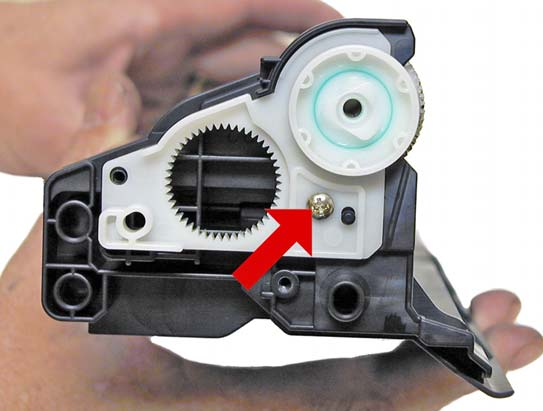

Переходим ко второй части картриджа: Снимаем справа крепление и шестерню привода магнитного вала.

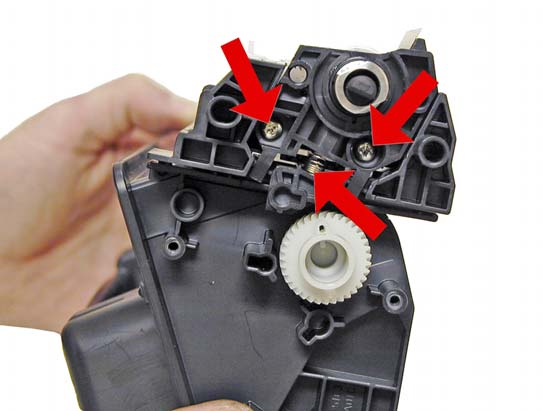

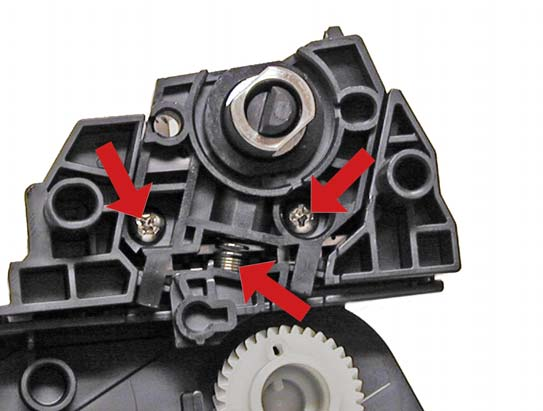

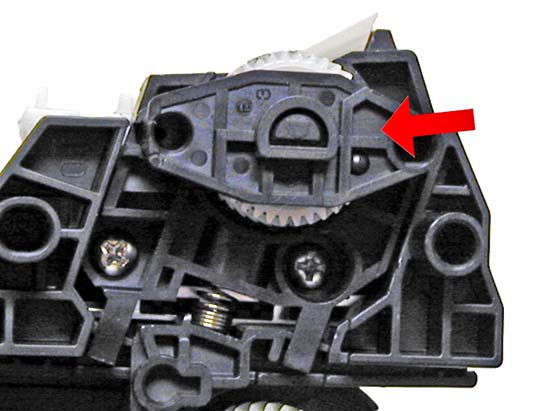

Там же откручиваем два винта и удаляем крепление магнитного вал. Следим, чтобы пружина, указанная стрелкой, не потерялась

Снимаем магнитный вал.

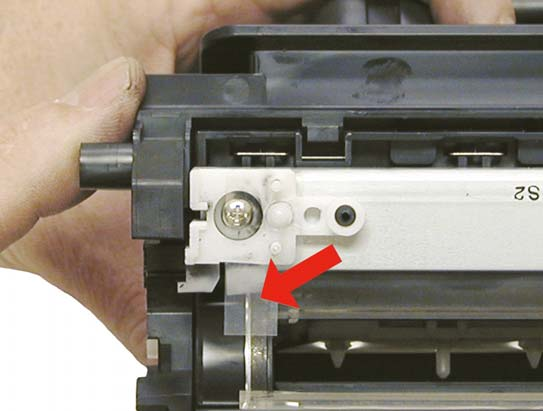

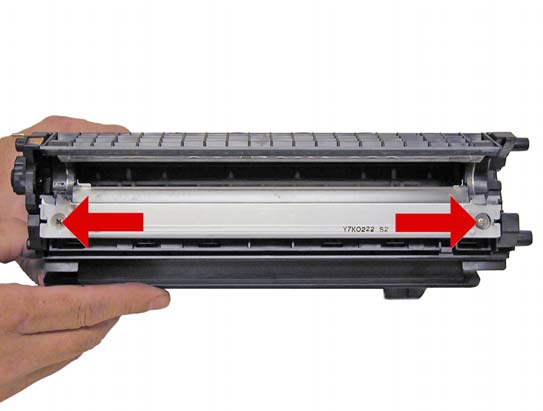

Приподнимаем прозрачные пленочные уловители тонера, откручиваем два винта и снимаем дозирующее лезвие.

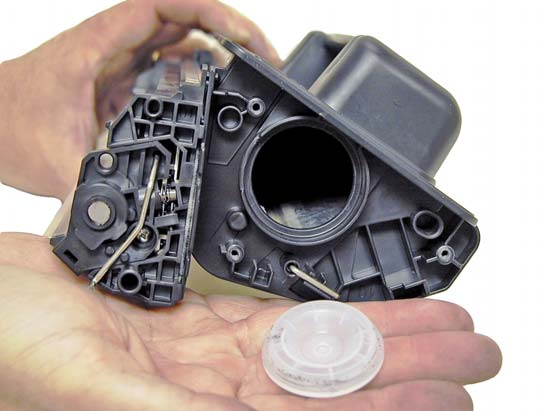

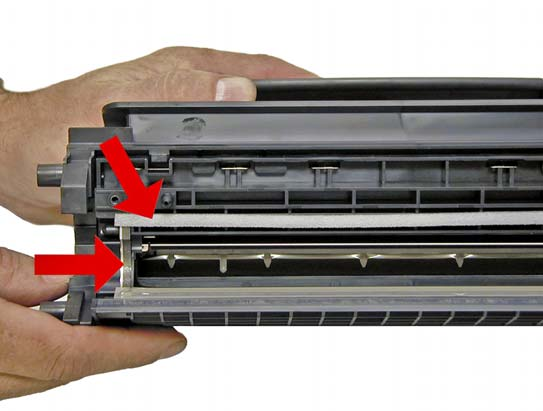

Вытаскиваем пробку и тщательно удаляем остатки старого тонера, следим, чтобы магнитные ловушки и уплотнитель были чистыми.

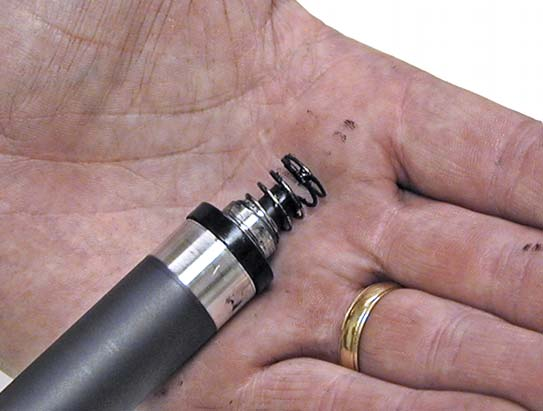

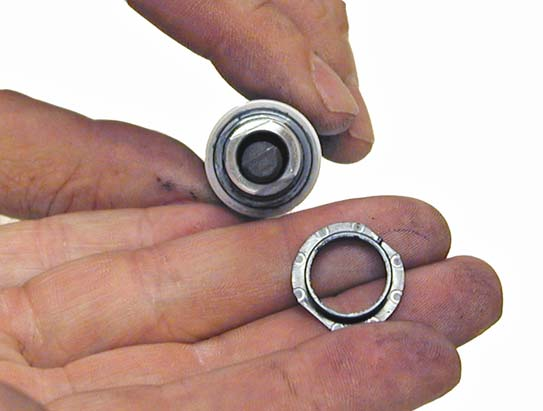

С одной стороны магнитного вала смазываем контактную пружину, а с другой снимаем черную втулку.

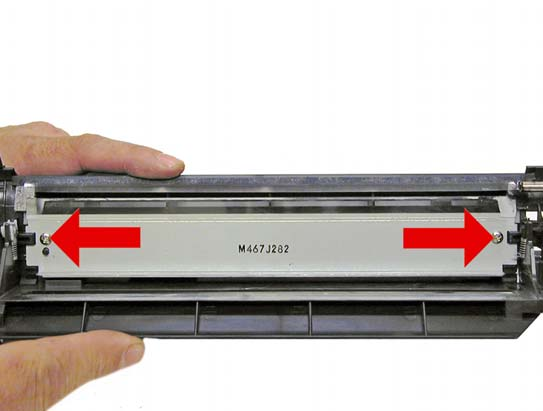

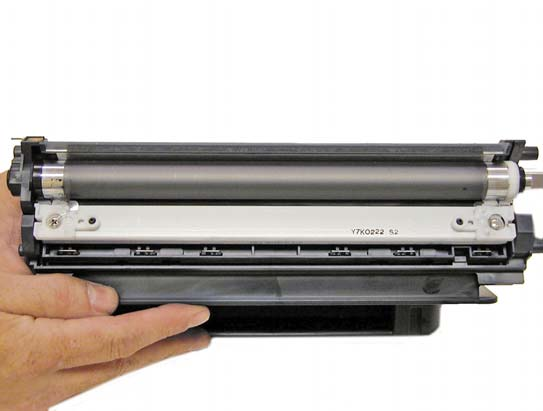

Устанавливаем и фиксируем дозирующее лезвие

Устанавливаем магнитный вал. Уловители тонера должны быть сверху.

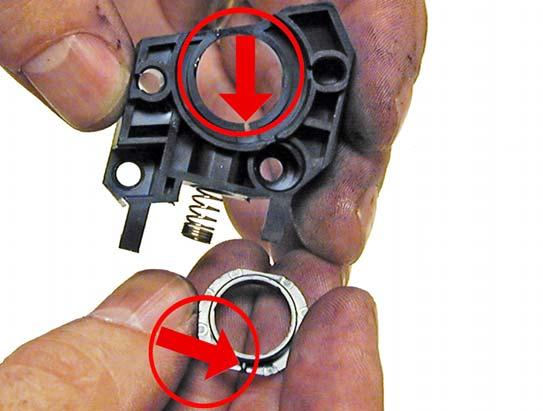

Ставим черную втулку на крепление магнитного вала так, чтобы выступ совпал с прорезью

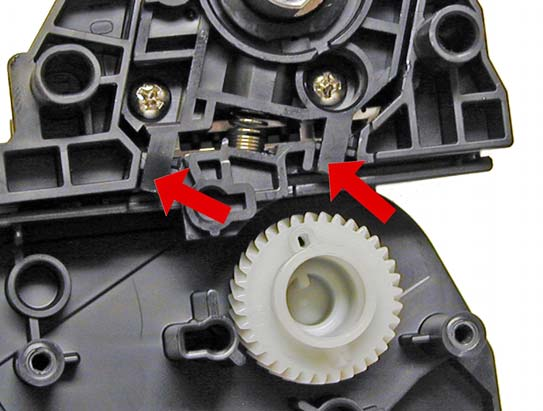

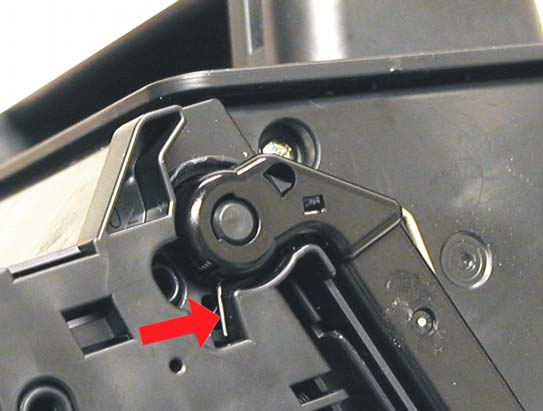

Ставим на место крепление магнитного вала и крепим его винтами. Следим чтобы пружина правильно встала в свой паз

Убеждаемся что защелки стоят правильно.

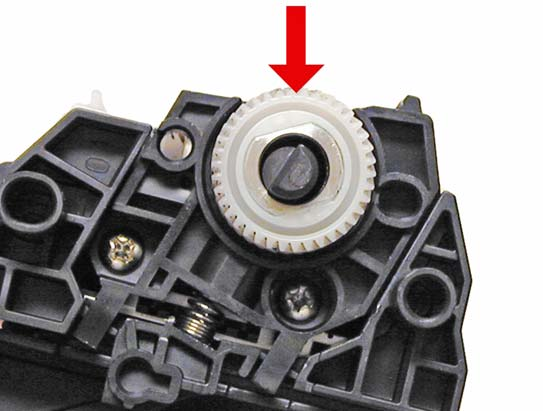

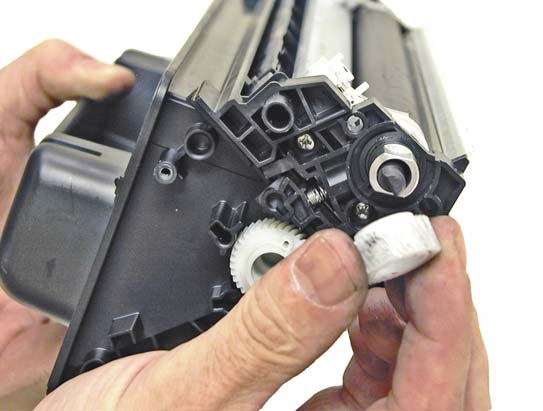

Ставим на место шестерню привода вала перноса и ее крепление

Засыпьте новый тонер. Для CC364A - 470 грамм, для CC364X - 1070 грамм. Закройте крышку.


Соедините обе половины картриджа и оденьте левую крышку. Вкрутите два винта чтобы зафиксирровать крышку

Установите правую крышку и зафиксируйте ее всеми винтами.

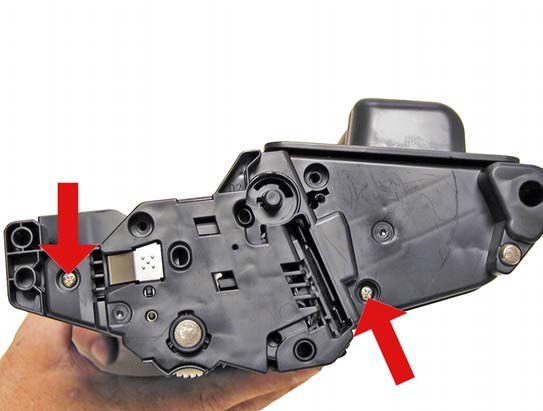

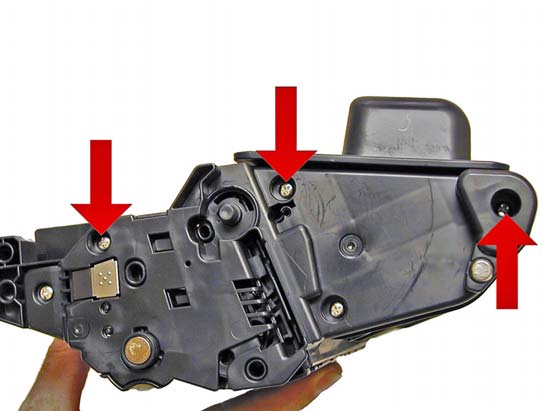

Теперь вкрутите оставшиеся винты слева.

Ставим с обеих сторон направляющие защитной шторки фотобарабана. Шторка должна быть в открытом положении.

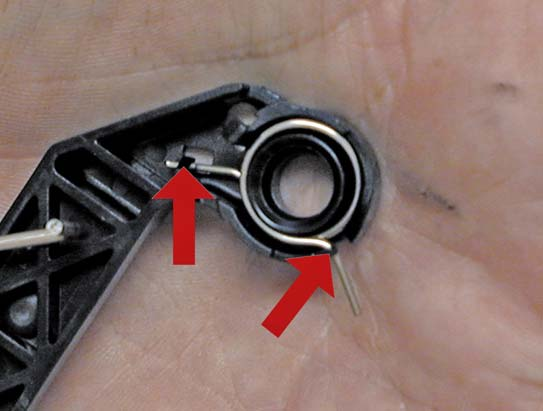

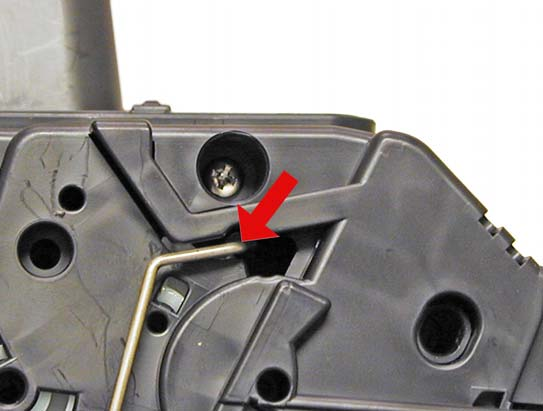

Устанавливаем пружину в правильное положение и ставим крепление шторки на место.

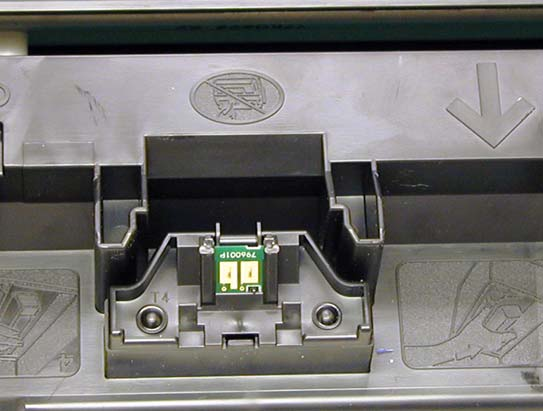

Замените чип при необходимости (Чип на этом картридже не блокирует работу, но при каждом включении будет просить заменить картридж).

Картридж готов к работе.
