Інструкція із заправлення картриджа HP CB540A / CB541A / CB542A / CB543A / 125A / CP1210 / CP1215 / CP1510 / CP1515 / CP1518 / CM1312 / Canon 716 / LBP-5050 / MF-8030 / MF-8040 / MF-8050 / MF-8080

Інструкція із заправлення картриджа HP CB540A / CB541A / CB542A / CB543A / 125A / CP1210 / CP1215 / CP1510 / CP1515 / CP1518 / CM1312 / Canon 716 / LBP-5050 / MF-8030 / MF-8040 / MF-8050 / MF-8080



Ресурс, стр.	2200
Относительно совместимый тонер:	HP CLJ CP1025 / 1215 / 2025 / M251
Масса тонера:	60-80 грам
Чип:	Работу не блокирует, отключение через меню



Необходимые инструменты:

1) Пылесос для тонера
2) Маленькая плоская отвертка
3) Крестообразная отвертка

Необходимые принадлежности:

Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP CLJ CP1025 / 1215
Фотобарабан  - HP CP1215 или CB540A / CE320a / CF380A / CC530A / CE410A
Вал первичного заряда - CP1215 CC530A / CB540A / CF210
Чистящее лезвие  - CP1215 CC530A / CB540A / CF210
Вал переноса - CP1215 CC530A / CB540A / CF210
Дозирующее лезвие - CP1215 CC530A / CB540A / CF210

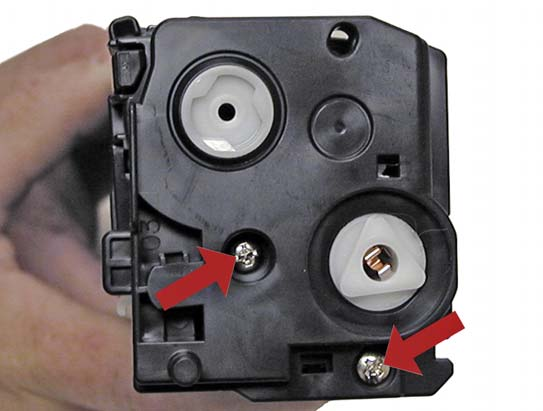

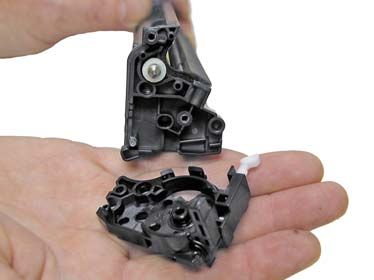

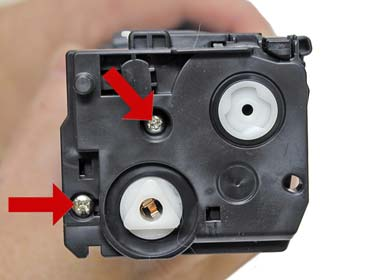

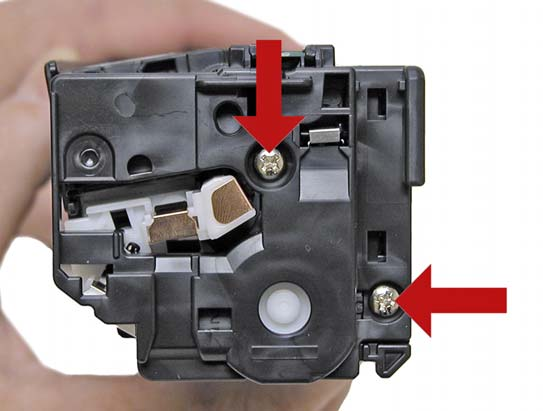

Откручиваем два винта с левой стороны и снимаем крышку.

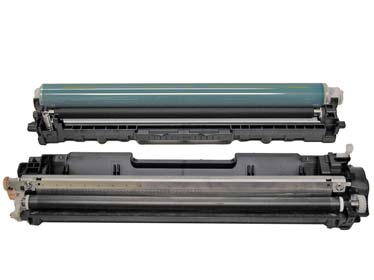

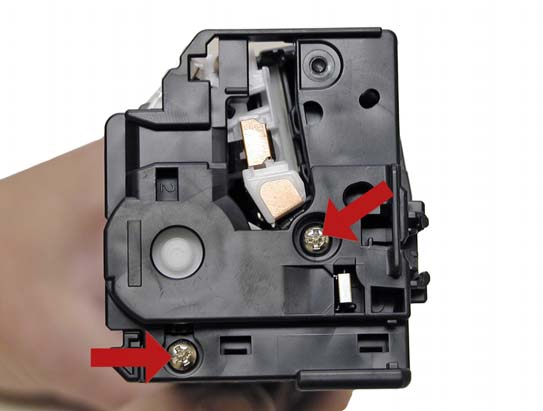

Затем откручиваем два винта справа, снимаем крышку и разбираем картридж на две части.

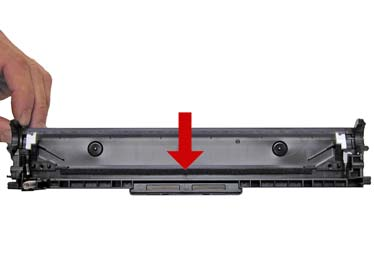

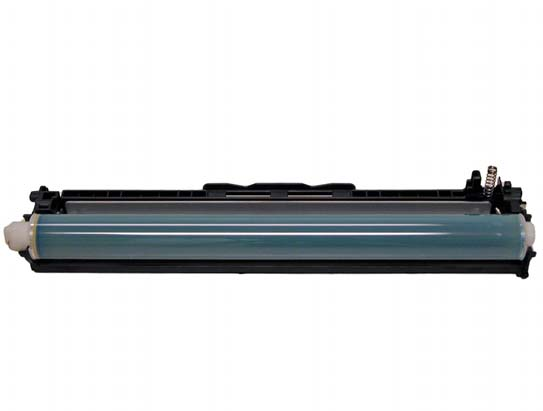

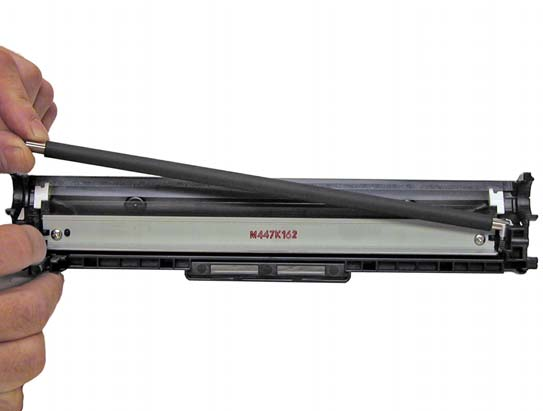

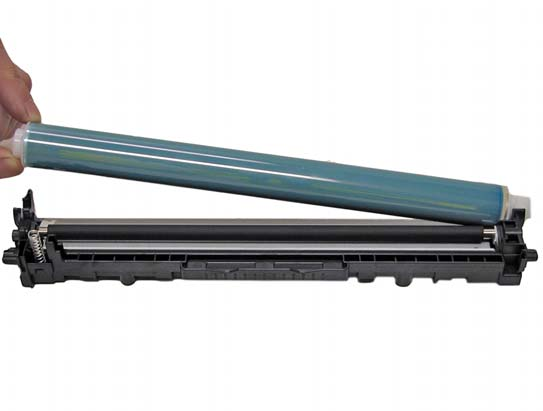

Берем верхнюю часть и снимаем фотобарабан и вал первичного заряда.

Вал моем ватным диском пропитанным изопропиловым спиртом.

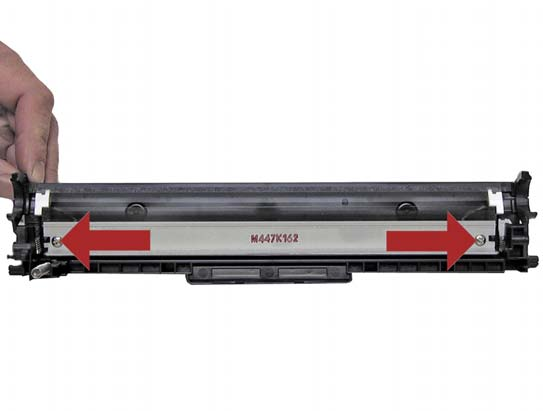

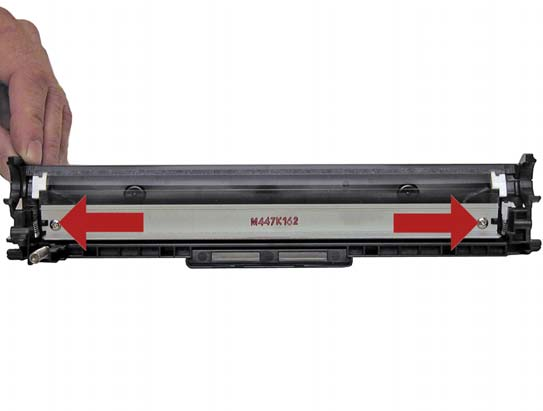

Затем откручиваем два винта и снимаем лезвие очистки (ракель). Внимательно осматриваем силиконовую кромку картриджа на наличие дефектов и садин.

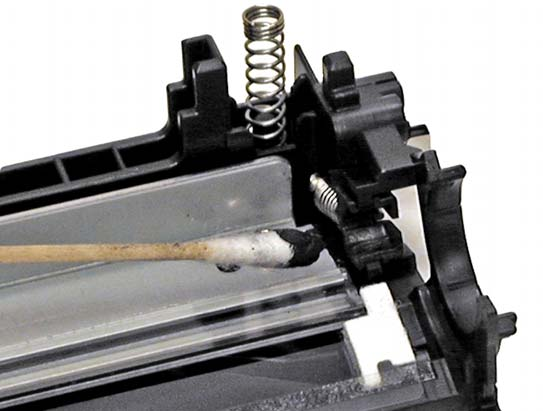

Тщательно удаляем отработанный тонер, сохраняя в чистоте уплотнители.

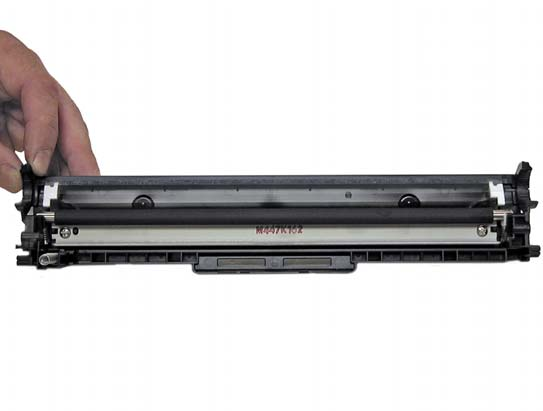

Ставим на место лезвие очистки и фиксируем его винтами.

Наносим токопроводящую смазку на втулку черного цвета и устанавливаем ролик заряда.

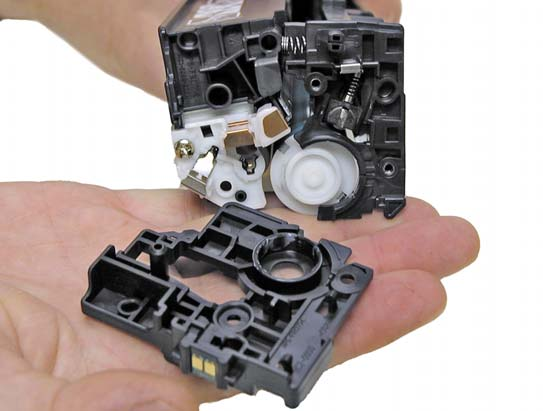

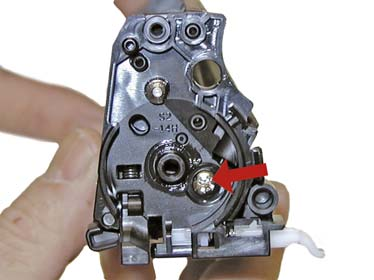

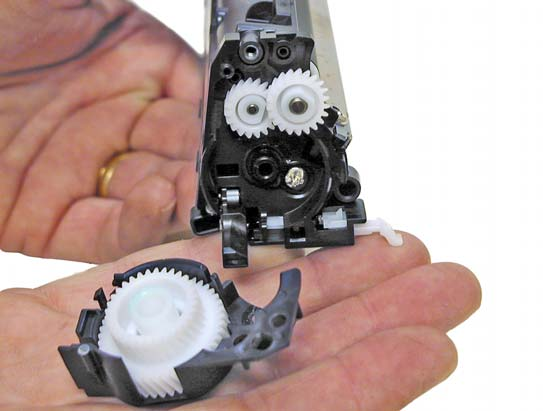

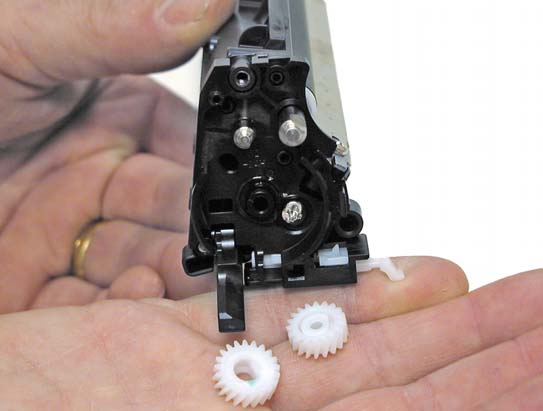

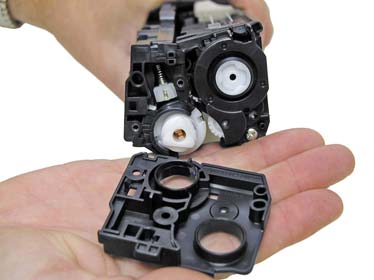

Переходим ко второй половинке картриджа: Откручиваем слева один винт и снимаем крышку и шестерни.

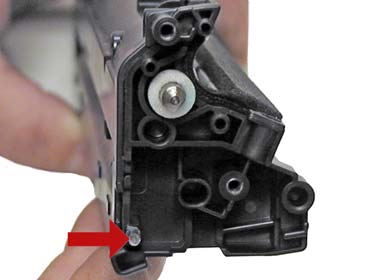

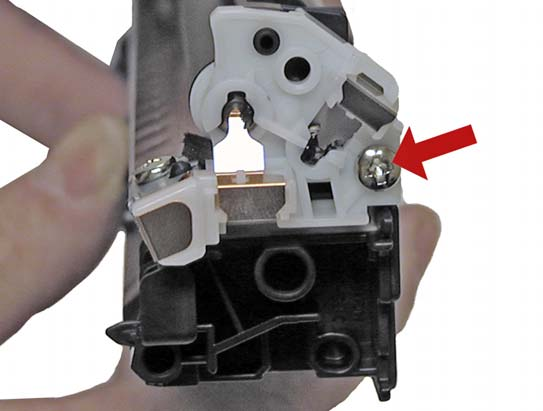

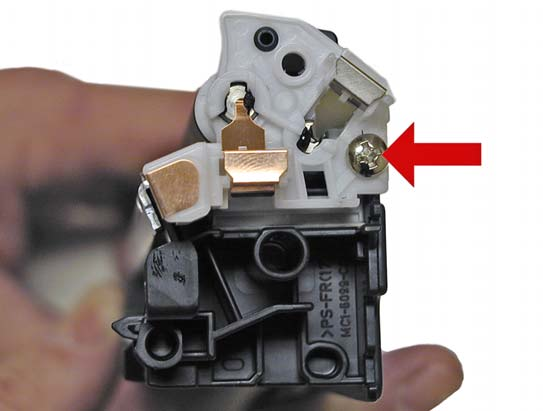

Теперь откручиваем один винт справа, снимаем крышку.

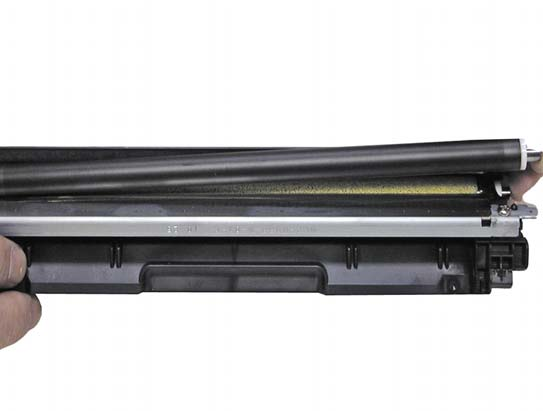

Снимаем вал переноса и моем его ватным диском пропитанным изопропиловым спиртом. Внимательно осматриваем его на наличие дефектов.

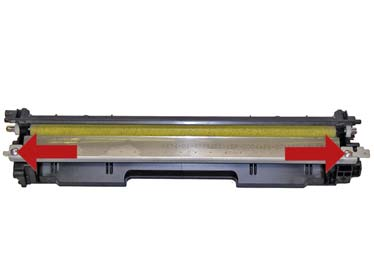

Откручиваем два винта, снимаем дозирующее лезвие и тщательно вычищаем остатки старого тонера. Лизвие тоже чистим от тонера.

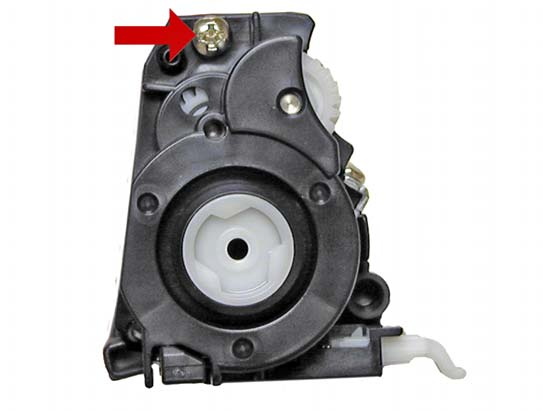

Откручиваем еще один винт слева и снимаем вторую крышку. Один из крепежей приклеен, осторожно отламываем его.

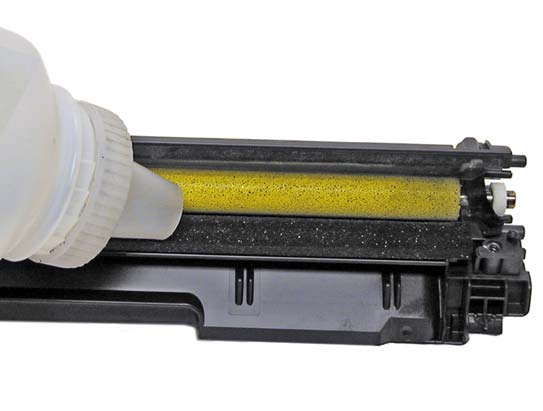

Засыпаем новый тонер. Для CB540A - 80 грамм, для CB541A / CB542A / CB543A - 60 грамм.

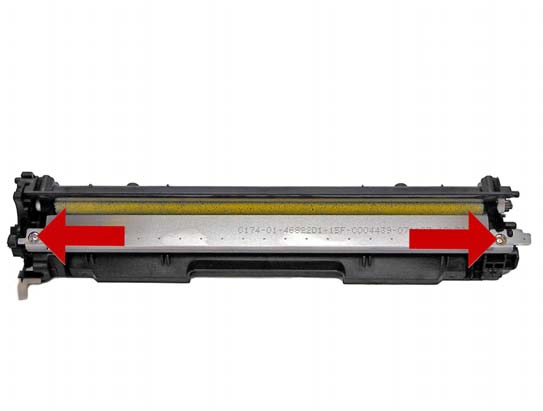

Ставим на место дозирующее лезвие и фиксируем его винтами.

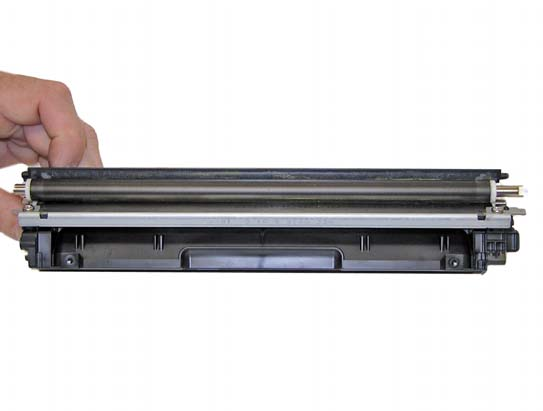

Ставим на место вал переноса.

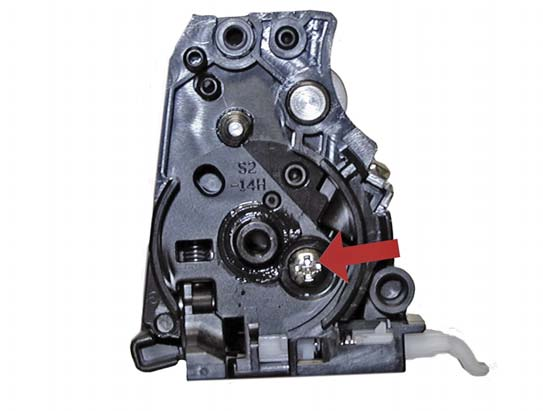

Одеваем левую крышку и фиксируем ее винтом.

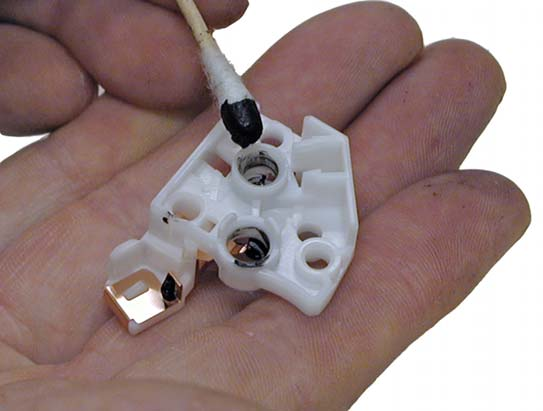

Наносим токопроводящую смазку на правую крышку и тоже ставим ее на место.

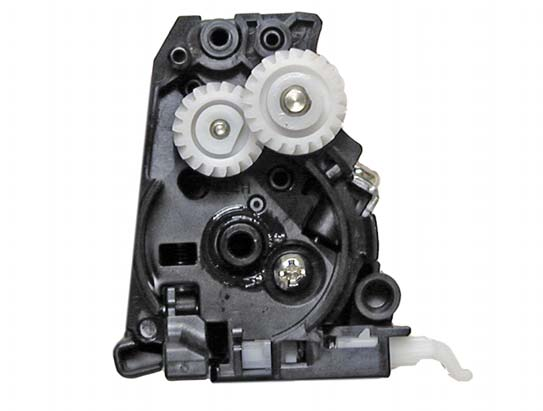

Одеваем слева шестерни и еще одну крышку.

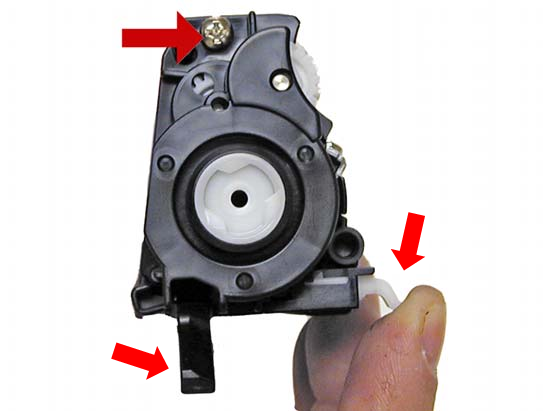

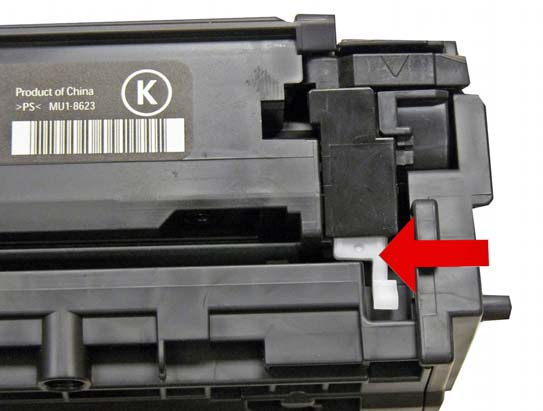

Проверяем работу датчика. Нажмите на белый выступ - Снизу должен выехать черный рычаг.

Устанавливаем на второй половине картриджа фотобарабан и соединяем обе части

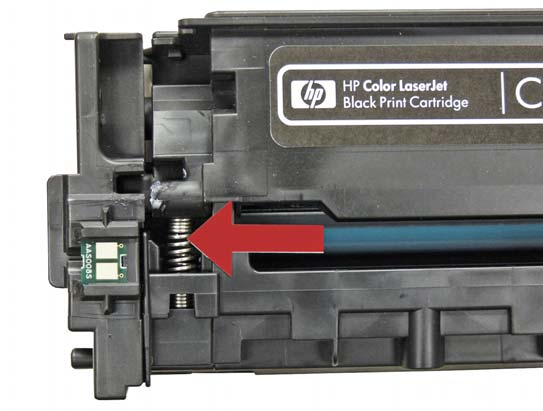

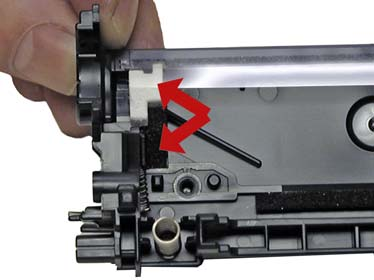

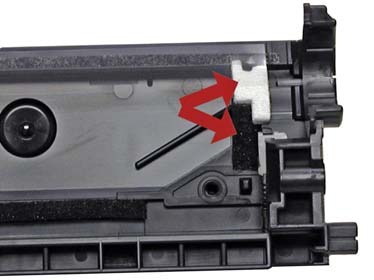

Проследите, чтобы пружина и белый рычаг встали на свои места.

Одеваем боковые крышки и фиксируем их винтами.

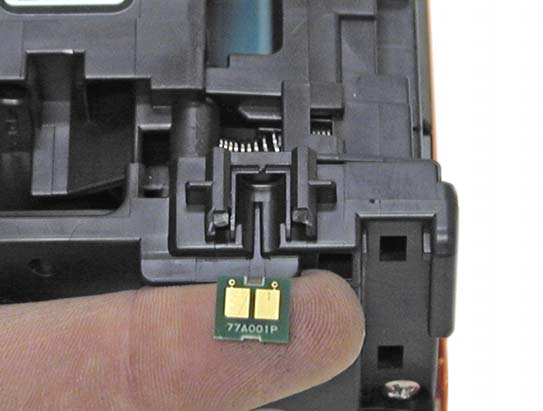

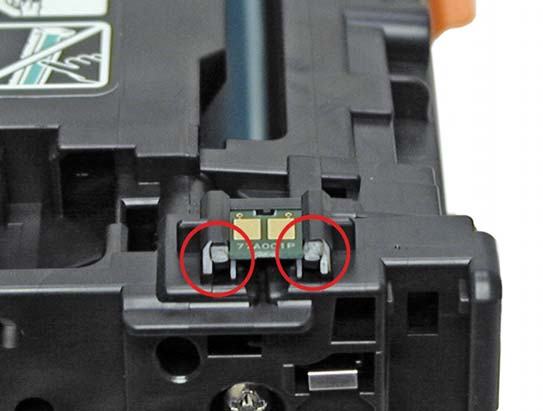

Меняем чип (чип менять необязательно, работу принтера он не останавливает).

Ваш картридж готов к работе.
