Необходимые материалы:

Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана(присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии HP LJ P1505/P1005
Фотобарабан  - HP P1505 или CB435A / CB436A / CF283A / CE285A
Вал первичного заряда - HP P1505 или CB435A / CB436A / CF283A / CE285A
Чистящее лезвие  - HP P1505 или CB435A / CB436A / CF283A / CE285A
Вал магнитный - HP P1505 или CB435A / CB436A / CF283A / CE285A
Дозирующее лезвие - HP P1505 или CB435A / CB436A / CF283A / CE285A

Поместите картридж с обращенной к вам рукояткой, снимите правый боковой винт и торцевую крышку с картриджа. Будьте осторожны с пружиной крышки барабана! Снимите пружину с торцевой крышки.

С помощью плоскогубцев отпустите  пружину натяжения бункера.

Сдвиньте половинку картриджа с фотобарабаном на левую сторону. Отделите картридж на две половины.

В бункере отработанного тонера поднимите барабан со стороны шестерни. Скрутите его и выньте из бункера.

Снимите вал первичного заряда и очистите его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте.

Снимите два винта и лезвие очистки (ракель).

Очистите весь отработанный тонер / бумажную пыль из бункера. Будьте осторожны, чтобы не повредить уплотнительное лезви, расположенное рядом с лезвием очистки. Если уплотнительное лезвие согнуто каким-либо образом, тонер просочится.

Установите лезвие очистки (ракель) на место и прикрутите его двумя винтами.

Установите очищенный вал первичного заряда. Поместите небольшое количество токопроводящей смазки на черную сторону держателя вала.

Поместите небольшое количество проводящей смазки на металлическую ось барабана.

Установите фотобарабан.

Отложите половинку картриджа с бункером отработки в сторону.

 На правой стороне бункера с тонером снимите два винта и торцевую крышку.

Снимите шестерни с бункера, как показано на рисунке; Оставьте большой шнек на месте.

Снимите один винт и опустите его с противоположной стороны.

Снимите магнитный вал. Будьте осторожны с втулками! Они очень хрупкие. Тщательно очистите магнитный вал от тонера ватным диском смоченным в изопропиловом спирте.

Открутите два винта с дозирующего лезвия и снимите его. Очистите его от тонера и осмотрите на наличие дефектов и провисаний.

Очистите бункер от оставшегося тонер. Удостоверьтесь что уплотнители полностью чистые.

Заполните бункер тонером.

Когда уплотнение станет доступным снимите пробку штока уплотнения и установите чеку. Вытащите хвост через отверстие. Установите вилку.

Установите левую боковую заглушку и винт. Убедитесь, что контактный элемент установлен правильно на торцевой крышке.

Установите накладки и два винта.

Сначала установите сторону с черной втулкой магнитного вала. Поверните ролик до тех пор, пока ключ сердцевины не зафиксируется на месте.

Установите шестерни, как показано на рисунке.

Установите торцевую крышку и винты.

Соедините две половинки картриджа поместив бункер с отработкой в бункер для тонера. Сдвиньте их так, чтобы круглые петлевые штифты вписывались в соответствующие отверстия.

Установите пружины натяжения бункера на место.

Установите торцевую крышку. Поднимите хвост пружины, чтобы поместить её на бункер.

Поднимите хвост крышки барабана и зафиксируйте пружину. Установите винт в крышку.

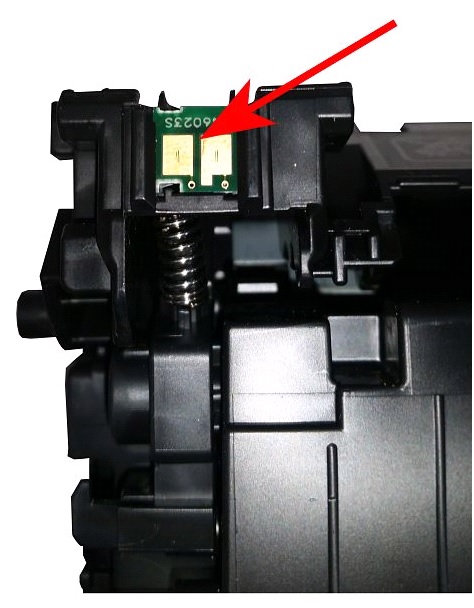

Замените чип. Чип менять не обязательно, работу он не блокирует.
