Інструкція із заправлення картриджа HP C9700А / C9701А / C9702A / C9703A / HP 121A / LaserJet 1500 / 2500 / 2550 / Canon EP-87 / Color LBP-2410

Інструкція із заправлення картриджа HP C9700А / C9701А / C9702A / C9703A / HP 121A / LaserJet 1500 / 2500 / 2550 / Canon EP-87 / Color LBP-2410

Ресурс, стр.	2500
Относительно совместимый тонер:	HP 1600/2600/3600/CP3505 (1025/1215)
Масса тонера:	150
Чип:	Работу не блокирует.

Необходимые инструменты:
Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Канцелярский нож (скальпель)
Кусачки

Необходимые принадлежности:
Одноразовая тряпчастая салфетка (ватный диск)
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП
Тонер совместимый с серией HP CLJ CP1025 / 1215
Вал переноса - HP Color LaserJet 1500 / 2500 / 2550 / CANON LBP 2410
Дозирующее лезвие - HP Color LaserJet 1500 / 2500 / 2550 / CANON LBP 2410

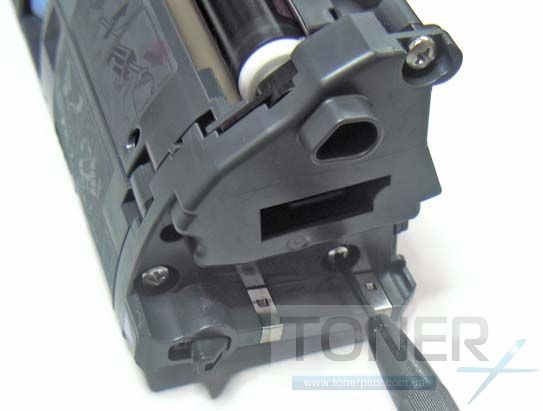

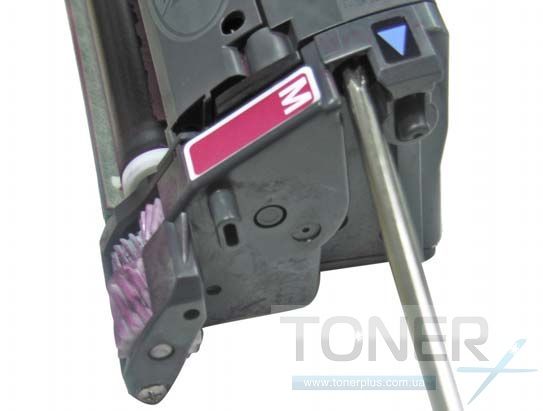

Откручиваем на левой крышке три винта и снимаем крышку.

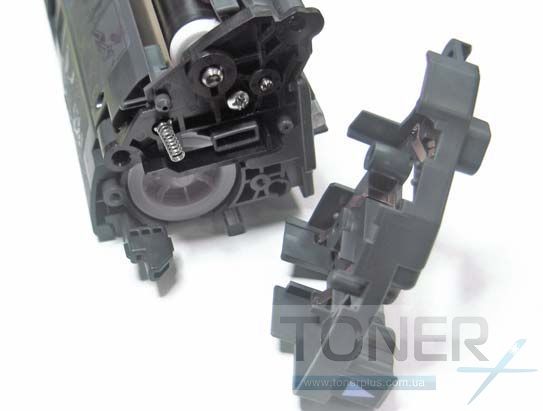

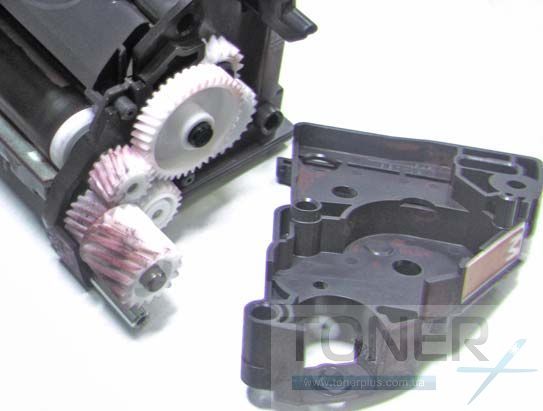

Теперь откручиваем справа два винта и снимаем крышку.

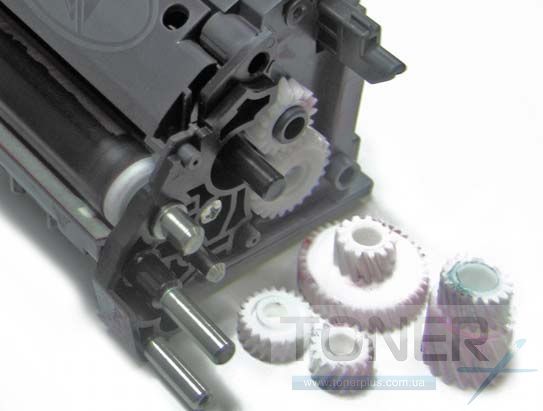

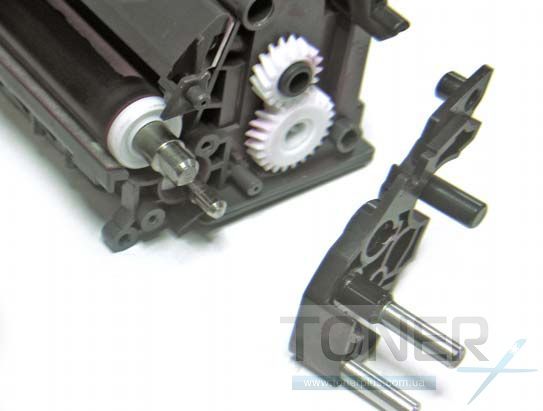

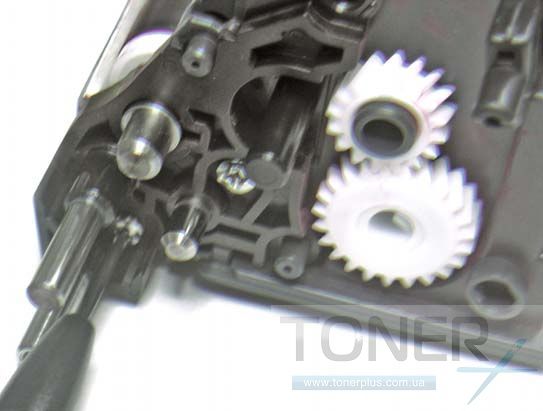

Снимаем четыре шестерни, откручиваем два винта под ними и снимаем правое крепление.

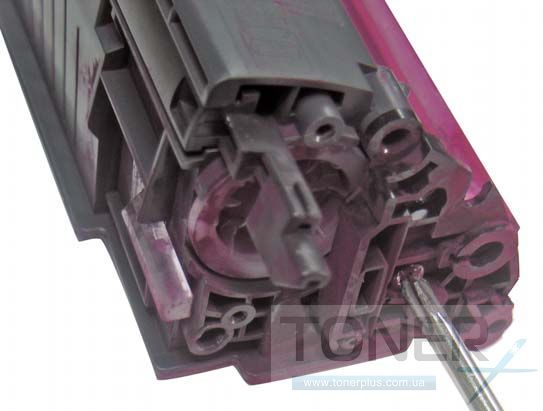

Теперь откручиваем один винт и снимаем левое крепление.

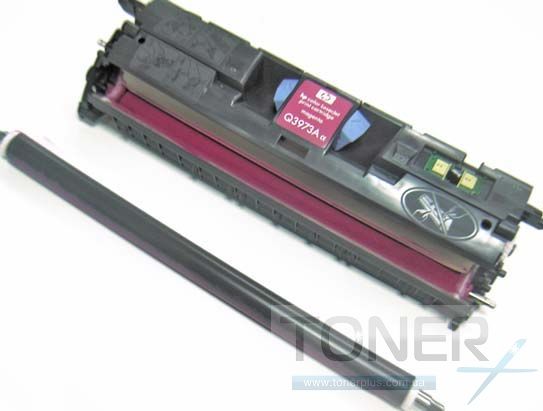

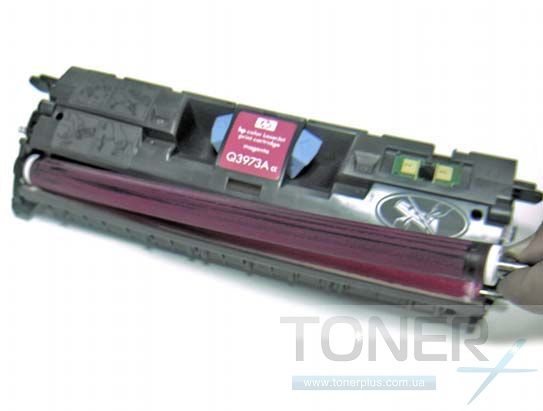

Снимаем вал переноса и очищаем его от остатков тонера ватным диском смоченным в изопропиловом спирте.

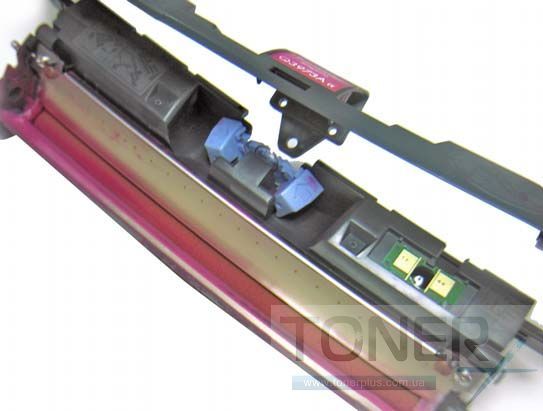

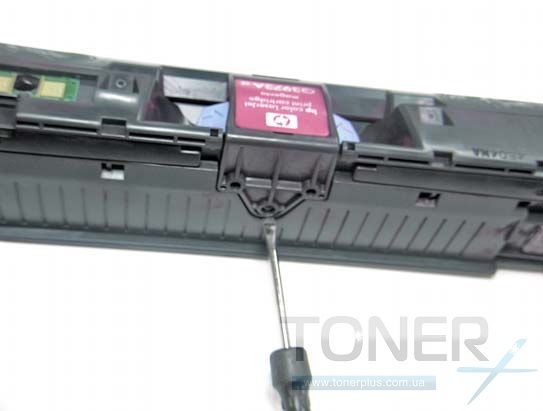

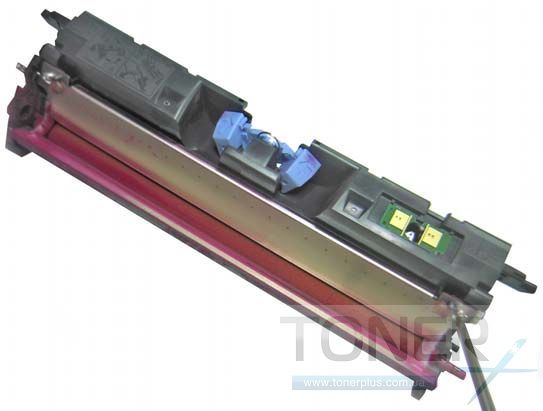

На задней части картриджа откручиваем один винт и снимаем крышку.

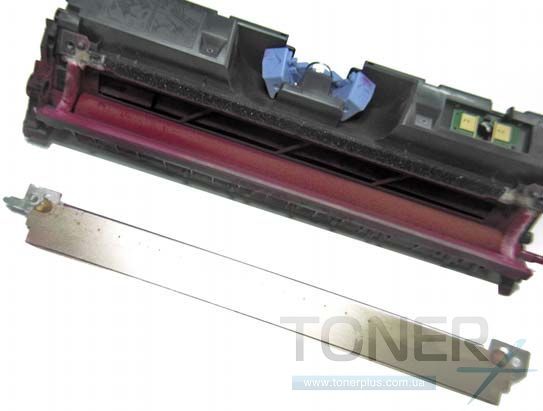

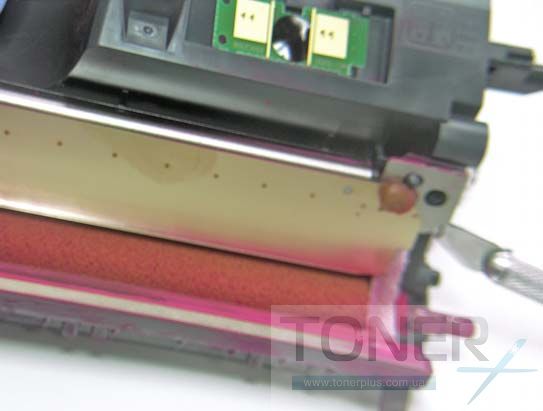

Откручиваем два винта на дозирующем лезвии и снимаем его. Очищаем лезвие от остатков тонера.

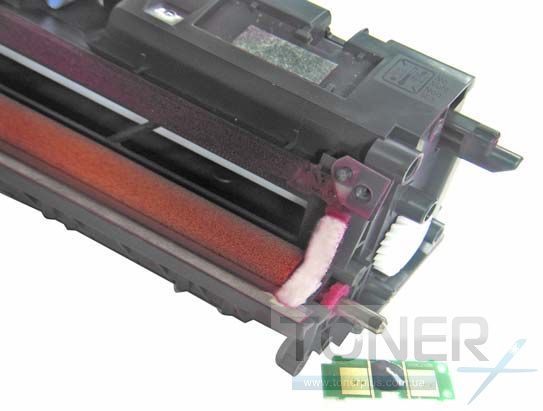

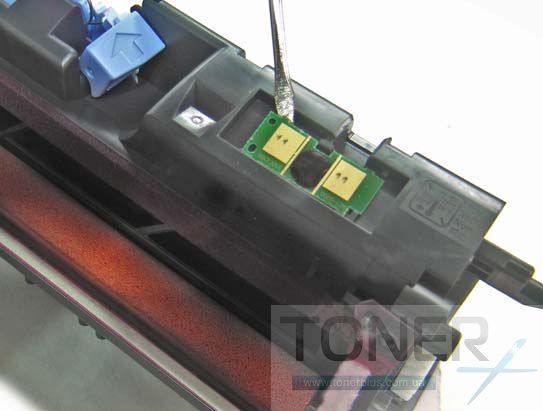

Меняем старый чип. Даная процедура не обязательна, так как аппарат не блокирует работу.

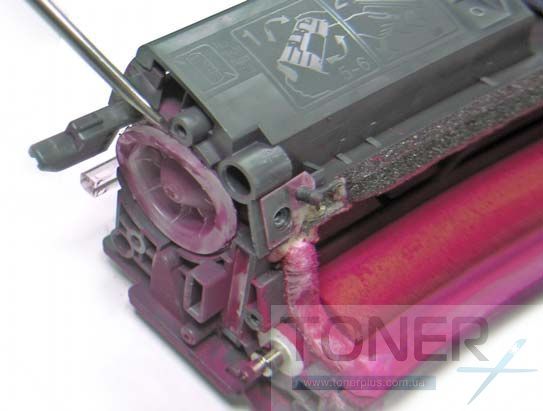

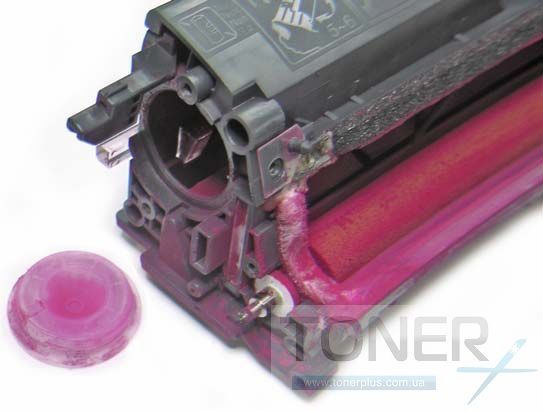

Достаем пробку из бункера.

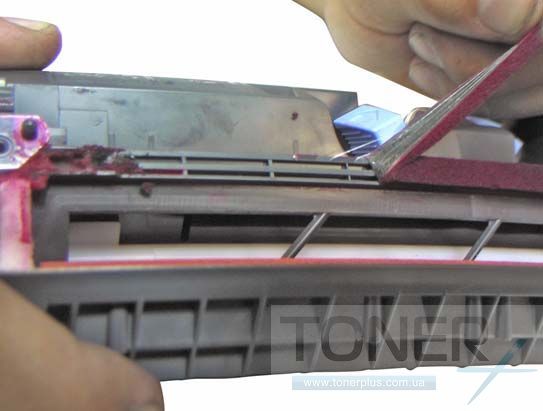

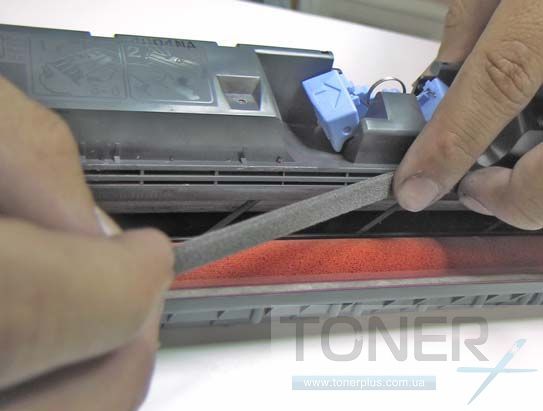

Тщательно вычищаем картридж от остатков старого тонера и меняем уплотнитель (если он пришел в негодность.)

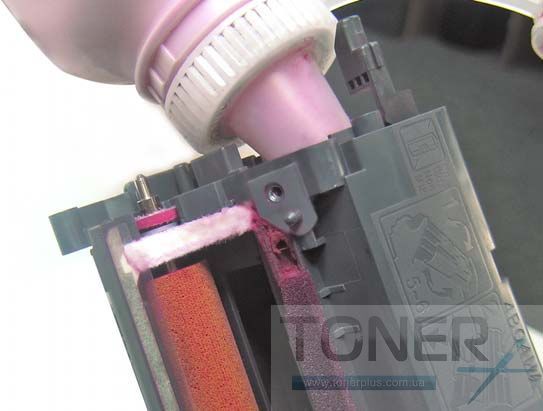

Засыпаем тонер в бункер для тонера и закрываем пробкой.


Ставим на место дозирующее лезвие и фиксируем на два винта.


Ставим назад крышку и фиксируем ее винтом.


Ставим назад вал переноса


Устанавливаем левое крепление и фиксируем его винтом.


Ставим на место правое крепление, фиксируем его винтом и ставим шестерни.



Устанавливаем крышку редуктора и фиксируем ее винтами.


Устанавливаем левую крышку и фиксируем ее на три винта.

Ваш картридж готов к работе.
