Інструкція із заправлення картриджа HP C4096A, для аппаратов HP LaserJet 2100/2200

Інструкція із заправлення картриджа HP C4096A, для аппаратов HP LaserJet 2100/2200



Ресурс, стр.	5000
Относительно совместимый тонер:	HP 1000/1200/1100/P2055/2100
Масса тонера:	240-300  грам
Чип:	нет



Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Плоскогубцы

Необходимые принадлежности:
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка (ватный диск)
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP LaserJet 1000/1010/1100/1200/1320/4200/P2015/P2055
Фотобарабан  - HP LaserJet 2100/2200 / Canon LBP-1000/PC-1210D/PC-1230D/1270D
Вал первичного заряда – HP 2100/2200/2420/4000/M3035/3015/4515 / Canon iR1018/1022
Чистящее лезвие  - HP 2100/2300/2400/2420/3015/P3005/M3027/
Магнитный вал - HP 2100/2200/4000/4500/C4127X/ C8061A/C8061X/C4191A
Дозирующее лезвие – HP 2100/2200/4000/4500/C4127X/ C8061A/C8061X/C4191A

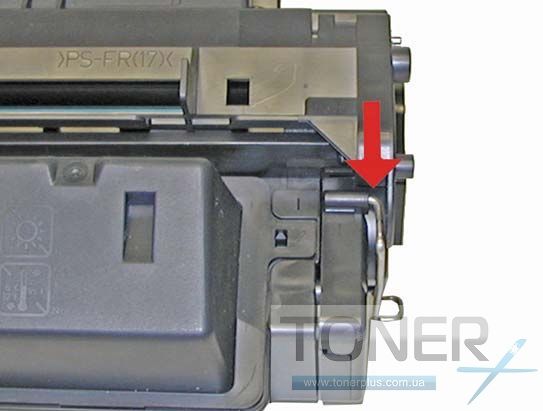

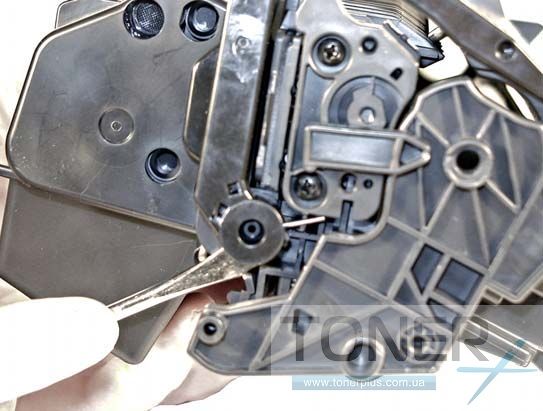

Отсоедините подпружиненное крепление шторки фотобарабана. Затем отодвинте шторку и снимите ее металлические направляющие

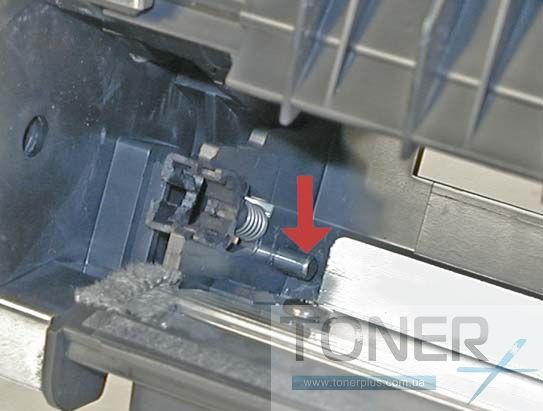

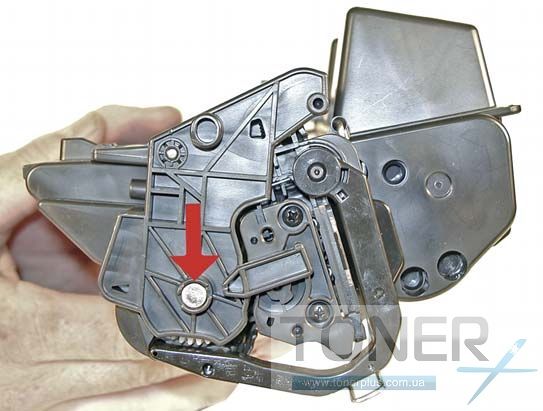

Аккуратно извлеките штифт фотобарабана.

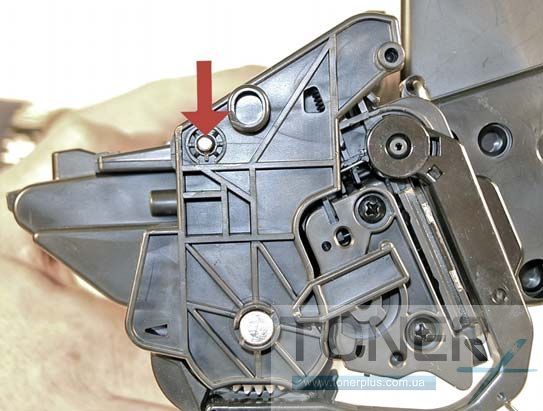

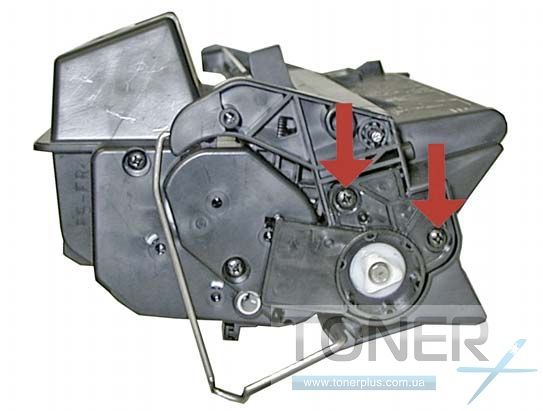

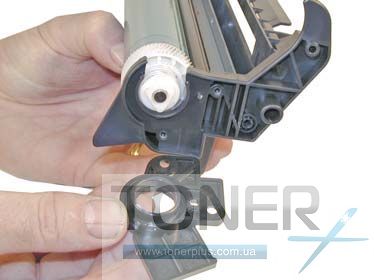

Затем с другой стороны картриджа открутите два винта и снимите крепление фотобарабана.

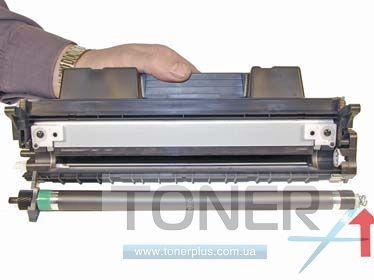

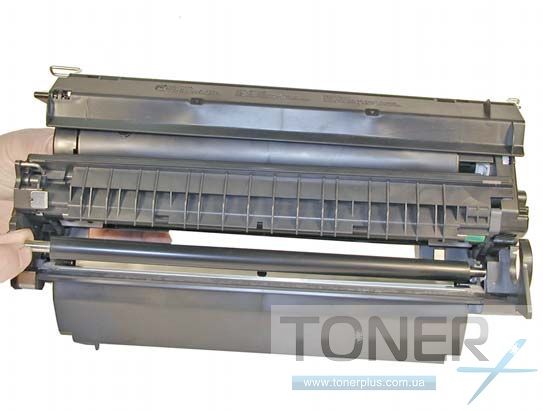

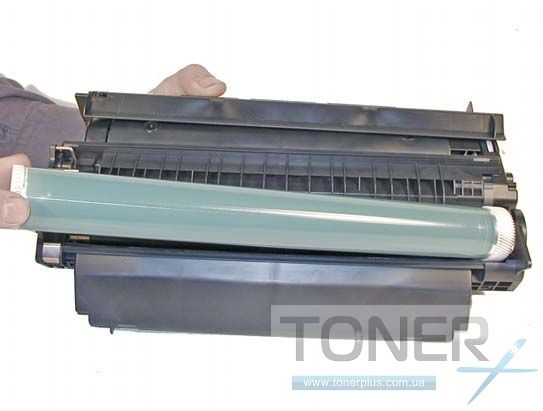

Снимите фотобарабан и вал первичного заряда.

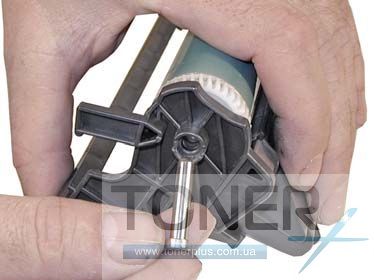

Вытолкните штифты изнутри тонкой отверткой и удалите с помощью плоскогубцев.

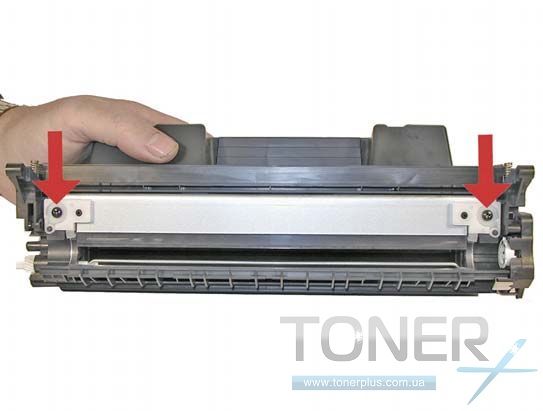

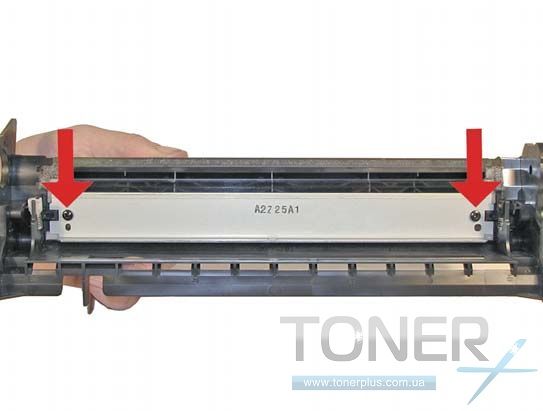

Разъедините картридж на две части. Возьмите половинку на которой стоял фотобарабан и открутите 2 винта на чистящем лезвии.

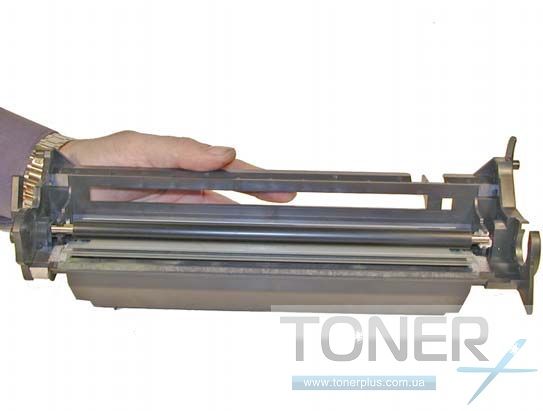

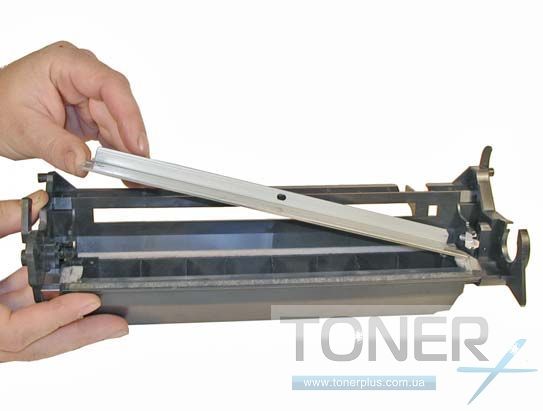

Снимите лезвие очистки, осмотрите силиконовую кромку лезвие на наличие дефектов. Если дефекты будут обнаружены лезвие нужно заменить на новое. Удалите отработанный тонер, для этого лучше использовать тонерный пылесос или компрессор. Установите чистящее лезвие обратно.

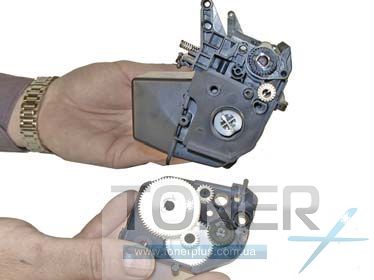

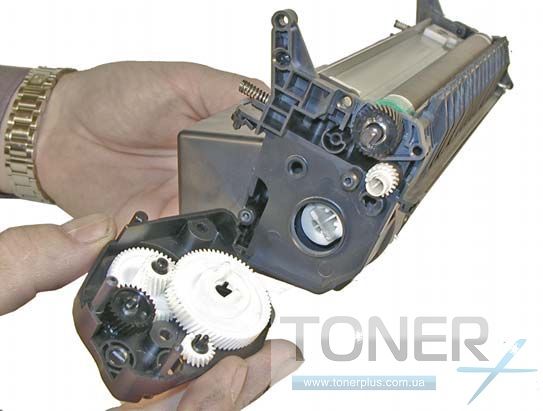

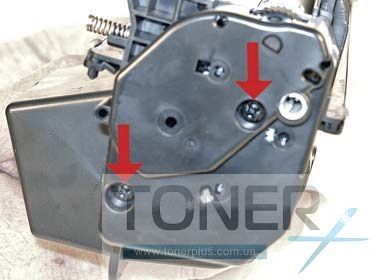

Переходим ко второй половине: Откручиваем 2 винта справа, со стороны шестерней и снимаем крышку.

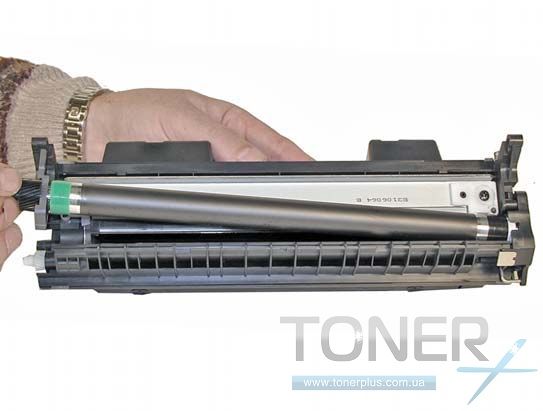

Аккуратно вынимаем магнитный вал, следя за тем, чтобы не повредить контактную пружину. Вал тщательно моём ватным диском пропитанным изопропиловым спиртом.

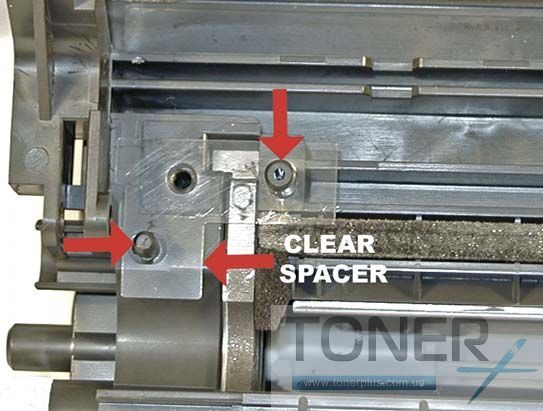

Открутите 2 винта и снимите дозирующее лезвие. Не потеряйте чистящие прокладки под ним.

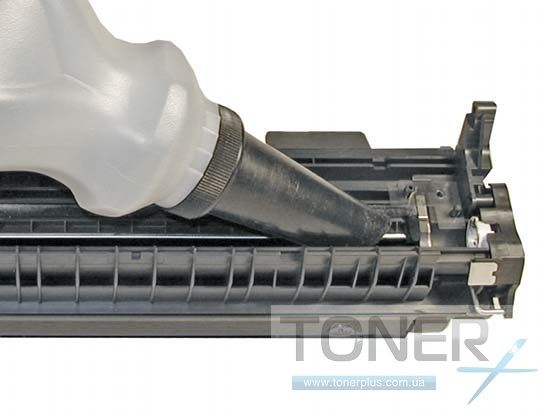

Удалите остатки тонера из бункера и засыпьте новый. Для C4096A - 300 грамм.

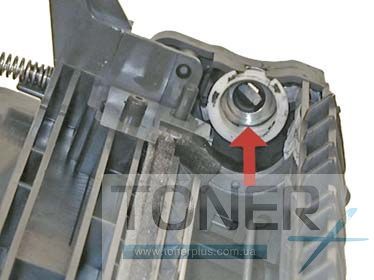

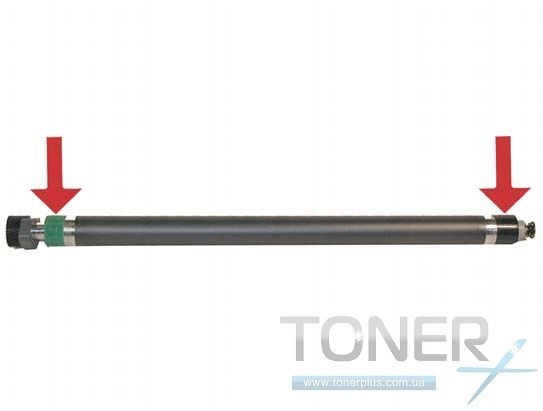

Очистите от тонера вал переноса и осмотрите зеленую и черную втулки магнитного вала на концах. Если они потрескались - замените их, иначе они будут царапать поверхность фотобарабана.

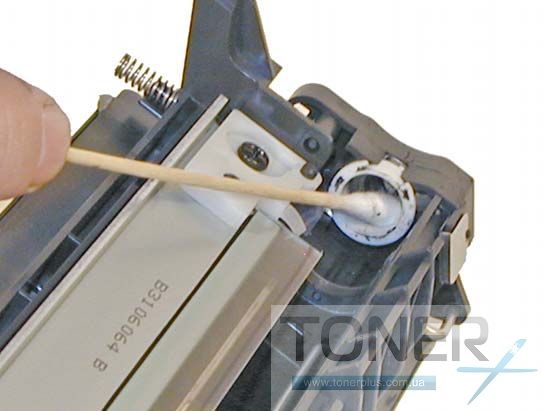

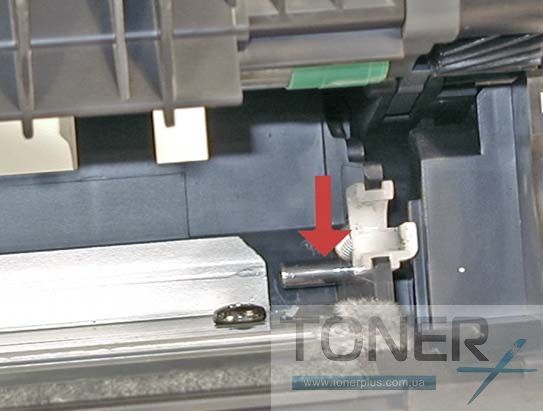

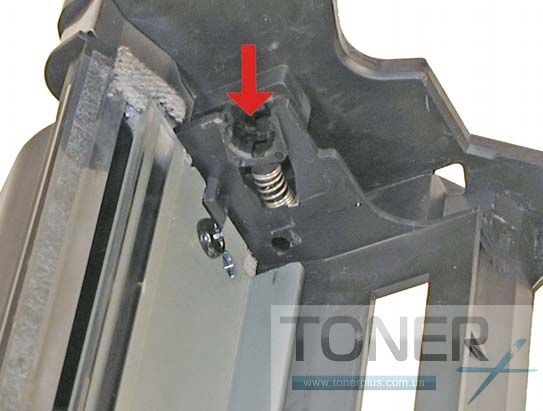

Очистите контактную втулку от старой смазки и нанесите новую.

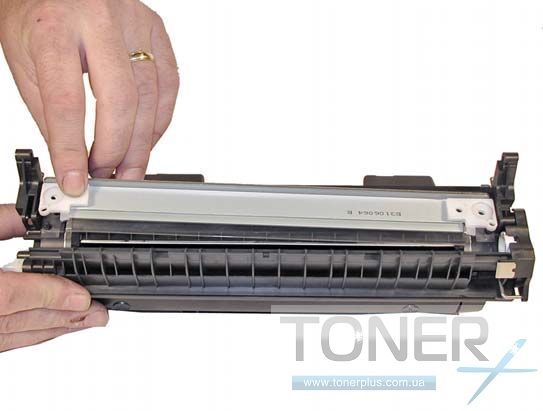

Очистите дозирующее лезвие сухой чистой тряпкой и установите его, закрепив винтами.

Установите магнитный вал.

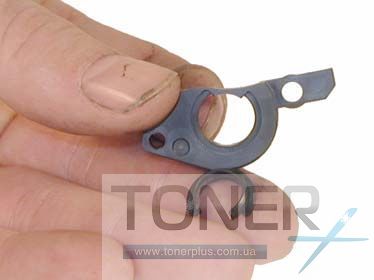

Установите втулки одна в другую и оденьте их на магнитный вал перед шестерней.

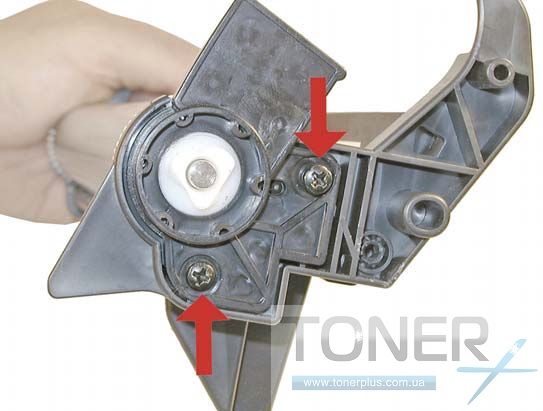

Оденьте  крышку и закрепите ее двумя винтами. Несколько раз прокрутите магнитный вал. Убедитесь что тонер ложится ровным слоем по валу.

Возвращаемся к другой половине: Смажьте посадочные гнезда вала первичного заряда и установите его.

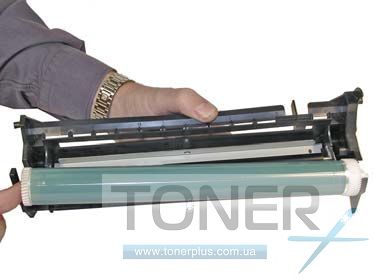

Теперь установите фотобарабан и закрепите его.

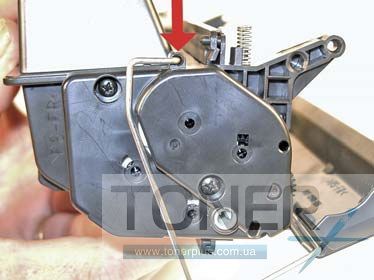

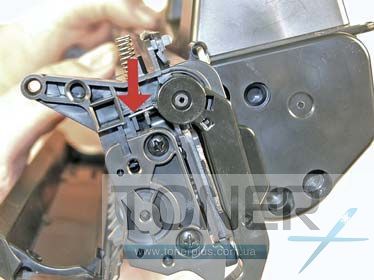

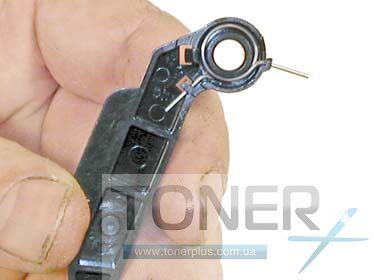

Установите пружину в правильное положение и закрепите шторку на картридже.

Установите на места металлические направляющие.

Соедините обе части картриджа и скрепите их штифтами.

Картридж готов к работе.
