Інструкція із заправлення картриджа HP HP C4092A / LaserJet 1100 / 3200 Canon EP-22 / LBP-800/810/1120

Інструкція із заправлення картриджа HP HP C4092A / LaserJet 1100 / 3200 Canon EP-22 / LBP-800/810/1120

Ресурс, стр.	2500
Относительно совместимый тонер:	HP LJ 1000 / 1100 / 5L
Масса тонера:	140 грам
Чип:	нет



Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Шило
Молоток
Крестообразная отвертка

Необходимые принадлежности:
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP  LJ 1000 / 1100 / 5L
Фотобарабан  - HP LaserJet 1100/5L/6L Canon LBP-1120/800/810
Вал первичного заряда –HP LaserJet 1010/1100/1320/5L/P2015/P2055
Чистящее лезвие  - HP LJ 1100/5L/6L/Canon LBP-800/1120
Магнитный вал - HP 1200/1100/5L/6L/Canon LBP-800/1120
Дозирующее лезвие - HP LJ 1100/5L/6L/Canon LBP-800/1120

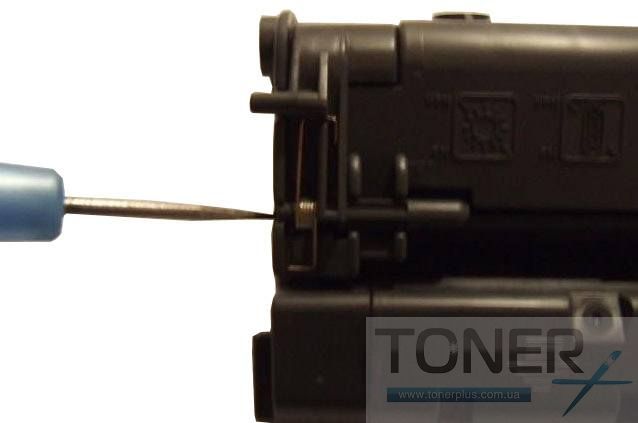

При помощи молотка и острогубцев (или специального шила) выбейте штифты. Направьте наконечник инструмента на штифт и лёгким постукиванием протолкните его внутрь. Проделайте эту же процедуру с обратной стороны.

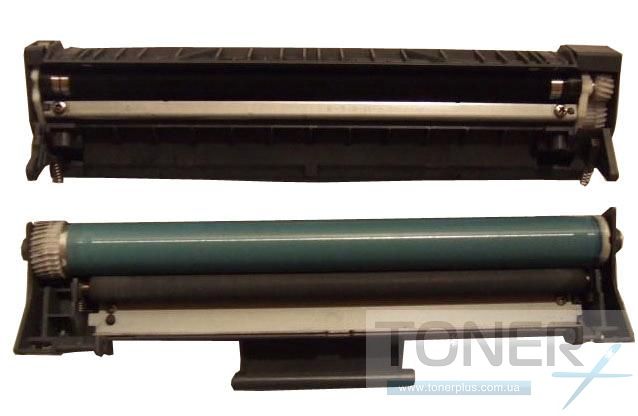

Разделите картридж на две половины. Будьте внимательны, не потеряйте штифты.

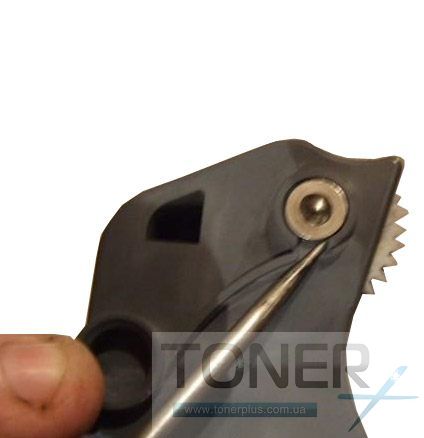

Возьмите половинку картриджа, где расположен фотобарабан. Удалите боковой штифт, аккуратно поддев его плоской отверткой. Извлеките фотобарабан, протрите сухой тканью и отложите в темное место.

Вынимаем указанный на картинке элемент и очищаем от остатков тонера.

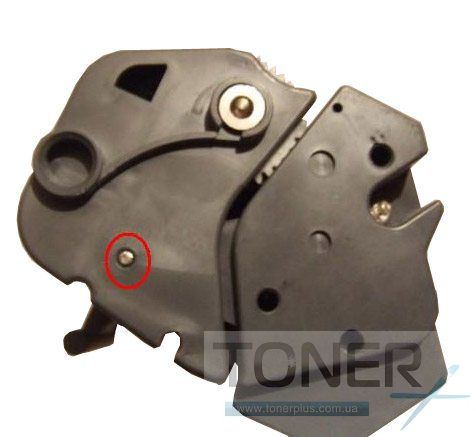

Снимаем боковую крышку со стороны шестеренок и чистим все механизмы.

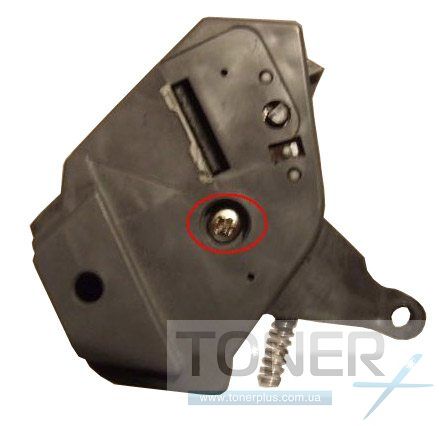

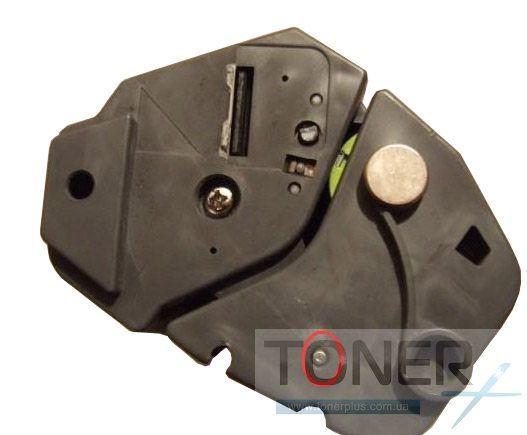

Переходим ко второй половинке картриджа. Выкрутите винт и снимите боковушку.

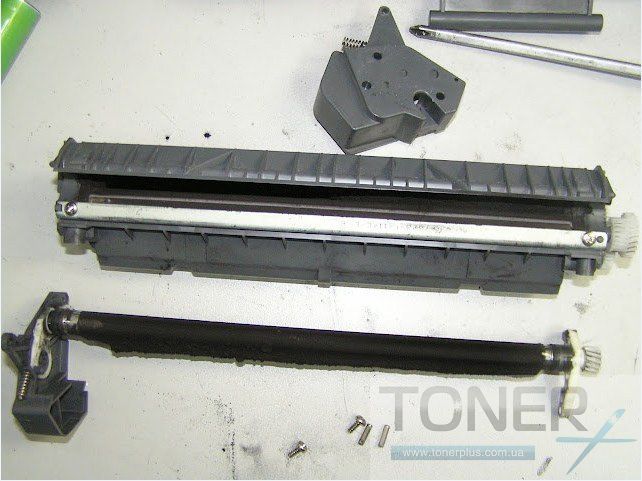

Снимите магнитный вал, протрите его ватным диском пропитанным в изпропиловом спирте. Очистите от остатков тонера бункер для тонера. Для этого лучше использовать тонерный пылесос или компресор.

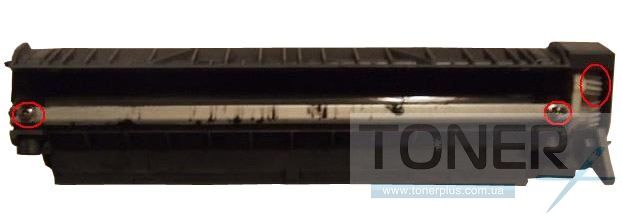

Дальше снимите дозирующее лезвие открутив два винта. Лезвие протрите от тонера и осмотрите чтоб силиконовая часть лезвия была без провисаний и дефектом на кромке. Если дефекты или провисания есть, лезвие лучше заменить.

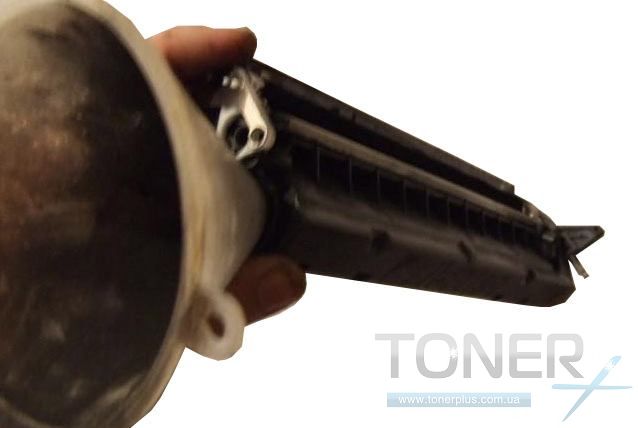

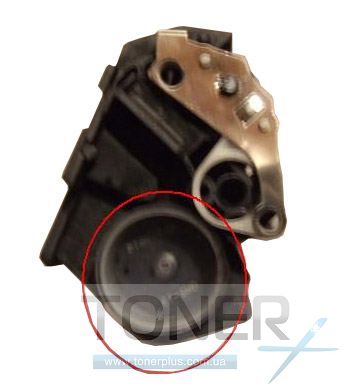

Снимите заглушку и, воспользовавшись воронко, засыпьте в отверстие 140 грамм тонера. Закройте входное отверстие пробкой.

Установите дозирующее лезвие и магнитный вал. Далее закрепите закрепите их.

Далее собираем в обратном порядке.

Вставьте фотобарабан и зафиксируйте его штифтом. Помните, что из-за небрежного обращения с этой деталью может потребоваться замена фотобарабана.

Соедините обе половины и верните на исходные позиции металлические штифты.

Картридж готов к работе
