Інструкція із заправлення картриджа HP C3906A / LaserJet 5L / 6L / 3100 / 3150

Пылесос для тонера
Маленькая плоская отвертка
Шило
Молоток
Крестообразная отвертка

Необходимые принадлежности:

Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP  LJ 1000 / 1100 / 5L
Фотобарабан  - HP LaserJet 1100/5L/6L Canon LBP-1120/800/810
Вал первичного заряда –HP LaserJet 1010/1100/1320/5L/P2015/P2055
Чистящее лезвие  - HP LJ 1100/5L/6L/Canon LBP-800/1120
Магнитный вал - HP 1200/1100/5L/6L/Canon LBP-800/1120
Дозирующее лезвие - HP LJ 1100/5L/6L/Canon LBP-800/1120

Данный картридж конструктивно такой же как и HP C4092A
При осмотре картриджа на обоих боковинах вы обнаружите металлические штифты, которые соединяют две половинки картриджа.
Штифты можно достать несколькими способами.
- Просверлить дрелью возле штифта маленькое отверстие, чтоб можно было зацепить штифт и вытянуть его.
- Паяльником с тонким жалом пропалить маленькие не глубокие отверстие чтоб можно было зацепиться за штифт и вытянуть его.
- С помощью молотка и пробоя (шила), вбить штифты внутрь картриджа и достать их после того как картридж будет разъединен.

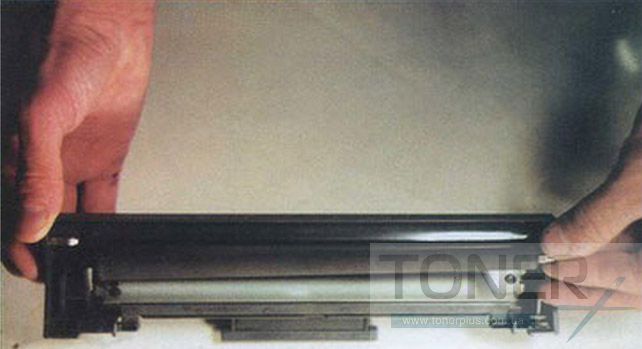

Разъедините картридж на две половинки, одна половинка с фотобарабаном, а другая с емкостью для тонера . Отложите половинку с ручкой в сторону. С другой половинки открутите винт с крышки.

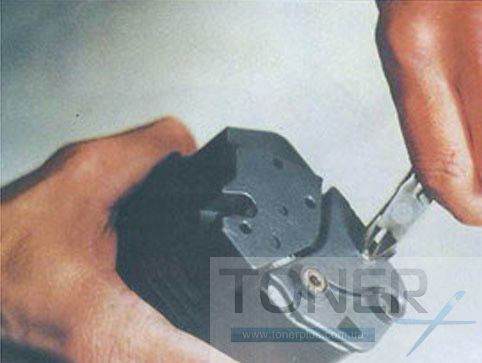

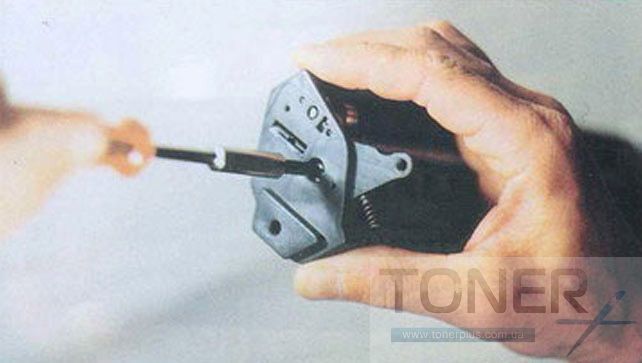

Аккуратно вставляем плоскую отвертку между крышкой и пластмассовой вставкой. Слегка проворачиваем отвертку. Крышка отделяется от половинки картриджа. Поддерживаем пластмассовую вставку, чтобы не вылетел магнитный вал.

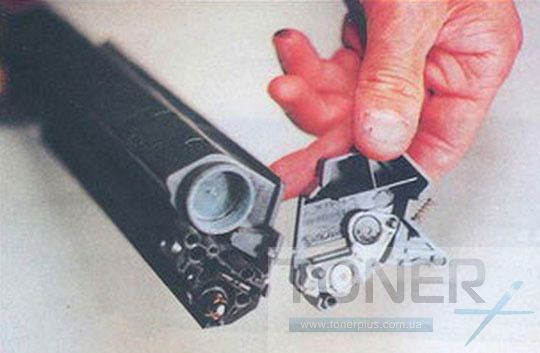

Под крышкой находится отверстие для засыпки тонера, закрытое пробкой и конец магнитного вала с пластмассовой вставкой с металлическим контактом. На данном этапе необходимо хорошо вычистить бункер с тонером. Открываем пробку, переворачиваем бункер и постукивая по нему отверткой вытряхиваем остатки тонера. Так же очень желательно снять магнитный вал, очистить его от тонера и протереть ватным диском смоченным в изопропиловом спирте. Дальше откручиваем дозирующее лезвие и также чистим его от тонера. Осматриваем силиконувую кромку на наличие дефектов.

Устанавливаем магнитный вал и поддерживая его пальцами за пластмассовую вставку, начинаем засыпать тонер. Тонер можно засыпать до "краев", хотя если будете заправлять из баночки для одной заправки, там около 140 грамм, это где-то две третьих картриджа по объему. После того как засыпали тонер, закрываем пробку.

Придерживая пластмассовую вставку, совмещаем ее отверстия с отверстиями на картридже, и вставляем крышку в эти отверстия. Будьте аккуратны, постарайтесь чтобы пластмассовая вставка не соскочила с магнитного вала. После того как установили крышку, не забудьте закрутить ее винтом. Попробуйте прокрутить магнитный вал за шестеренку. Не должно быть заеданий, вал должен вращаться с небольшим усилием. При прокрутке вала, удостовертесь что тонер ложится на вал ровным слоем.

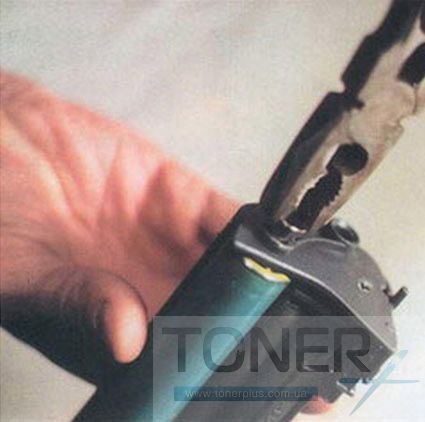

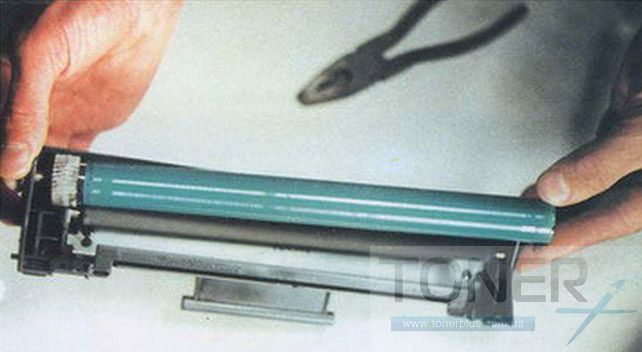

Переходим к второй половинке, в которой установлен фотобарабан. Нам необходимо разобрать эту половинку, чтобы вытряхнуть отработанный тонер. При помощи кусачек или плоскогубцев вытаскиваем штифт, расположенный со стороны шестеренки барабана. Немного отводим барабан в сторону и вытаскиваем его. С барабаном надо обращаться аккуратно, постараться его не повредить, и не заляпать руками.

Затем снимаем вал первичного заряда и чистим его от остатков тонера и грязи. Поддерживаем втулки в которые он вставлен, чтобы они не выпали из половинки картриджа.

Теперь необходимо открутить два винта, крепящих чистящее лезвие (ракель), и снять его. Хотя можно вытряхнуть отработку и не откручивая ракель, но это не очень хорошо, т.к. когда вытрясаешь отработку она разлетается. Не сняв лезвие вы не можете узнать в каком оно состоянии.

После чистки бункера отработки прикрутите лезвие обратно. Смажьте токопроводящей смазкой контакт вала первичного заряда и установите его на место. Дальше смажьте втулку фотобарабана и установите его тоже не место.


Соедините обе половинки и зафиксируйте их металлическими штифтами.

Картридж готов к работе
