Інструкція із заправлення картриджа Brother TN-423 / TN-431/ TN-443 / TN-441 / DCP-L8410 / HL-L8260 / 8360 / MFC-L8690 / 8900

Інструкція із заправлення картриджа Brother TN-423 / TN-431/ TN-443 / TN-441 / DCP-L8410 / HL-L8260 / 8360 / MFC-L8690 / 8900

Ресурс, стр.	6500
Относительно совместимый тонер:	Brother DCP-L8410CDN / HL-L8260CDW / HL-L8360CDW / HL-L8360CDW / MFC-L8690CDW / MFC-L8900CDW / TN-423 / TN-421
Масса тонера:	100
Чип:	Флажок

На картриджах с тонером нет чипа сброса, но есть механизм сброса, который должен быть правильно установлен, чтобы аппарат мог принять его в качестве нового картриджа. Правильная позиция сброса механизма будет рассмотрена позже в этой инструкции. Стартовый картридж не имеет флажка, его нужно установить. Любой стартовый картридж может быть преобразован в картридж STD, HY или EHY. В разных регионах мира возможны разные флажки, поэтому нет отдельного механизма сброса цвета, ни отдельного черного механизма сброса. Ниже приведена таблица с указанием того, какие картриджи используются в каком месте, номера деталей и ресурс. Механизм, который должен использоваться для каждого, обозначен.

 ВНИМАНИЕ: данный картридж имеет несколько региональных названий.

Регион СНД
TN-423 BK (6500 страниц)
TN-423 C / M / Y (4000 страниц)
DR-421CL (50000 страниц)

Северная, Южная, Центральная, Американский регион (США Brother.com)
SY = TN431 C / M / Y (1800 страниц)
SY = TN431 BK (3000 страниц)
HY = TN433 BK (4500 страниц)
HY = TN433 C / M / Y (4000 страниц)
SHY = TN436 BK (9000) страниц)
SHY = TN436 C / M / Y (6500 страниц)

 Европейский регион (Великобритания Brother.com)
SY = TN421 BK (2500 страниц)
SY = TN421 C / M / Y (1500 страниц)
HY = TN423 BK (6500 страниц)
HY = TN423 C / M / Y (4000 страниц)
SHY = TN426 BK (9000) страниц)
SHY = TN426 C / M / Y (6500 страниц)

 Азия, Регион Океании (HK Brother.com)
SY = TN441 BK (3000 страниц)
SY = TN441 C / M / Y (1800 страниц)
HY = TN443 BK (4500 страниц)
HY = TN443 C / M / Y (4000 страниц)
SHY = TN446 BK (6500 страниц)
SHY = TN446 C / M / Y (6500 страниц)

Азия, Регион Океании (Австралия Brother.com)
SY = TN441 BK (3000 страниц)
SY = TN441 C / M / Y (1800 страниц)
HY = TN456 BK (6500 страниц)
HY = TN456 C / M / Y (6500 страниц)
UHY = TN459 BK / C / M / Y (9000 страниц)

Когда принтер обнаруживает новый картридж с тонером, напряжение смещения принтера устанавливается на определенное высокое напряжение. При использовании картриджа напряжение смещения постепенно снижается до более низкого напряжения. Этот процесс необходим, потому что, по заявлению Brother, новый картридж с тонером имеет тенденцию печатать светло. При использовании картриджа плотность увеличивается (более низкое напряжение = более высокая плотность). Чтобы поддерживать уровень плотности даже на протяжении всего срока службы, напряжение смещения плотности соответственно снижается. Каждый раз, когда устанавливается новый картридж, включается механизм сброса флажка. Ребро на флажке давит на датчик тонера. Затем напряжение смещения сбрасывается, и счетчик страниц картриджа сбрасывается на ноль. Все три картриджа имеют разные ступени, установленные для напряжения смещения, поэтому есть три разных механизма.

В настоящее время выпущены следующие аппараты к данному картриджу:
HL-L8260CDN
HL-L8360CDW
HL-L8360CDWT
HL-L9200CDWT
MFC-L8610CDW
MFC-L8690CDW
MFC-L8900CDW

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт

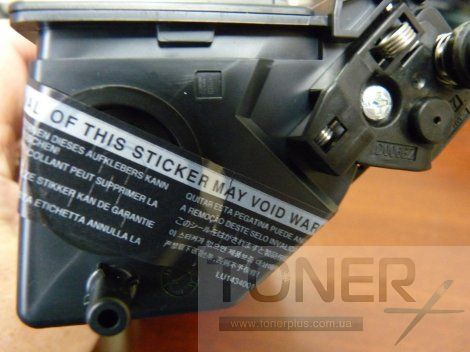

Очистите внешнюю часть картриджа, для этого лучше использовать тонерный пылесос или компрессор. Будьте осторожны, чтобы не повредить вал проявителя, так как он открыт и не защищен.

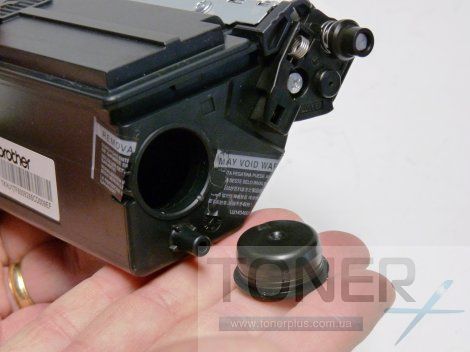

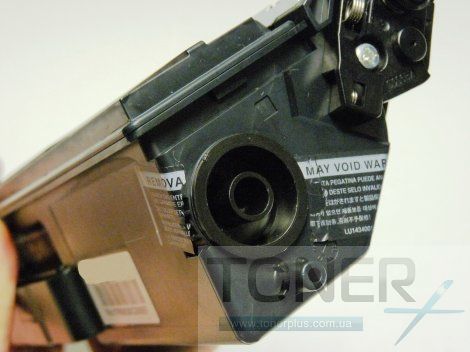

Снимите пробку засыпного отверстия с картриджа с тонером. Ссыпьте  оставшийся тонер и очистите бункер от остатков тонера, для этого используйте тонерный пылесос или компрессор.

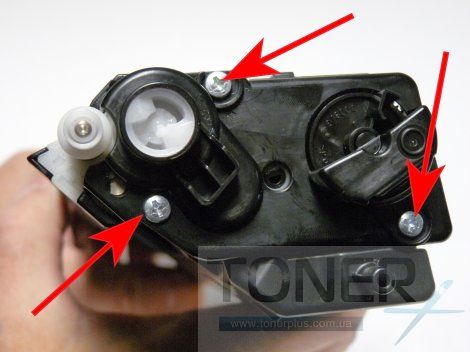

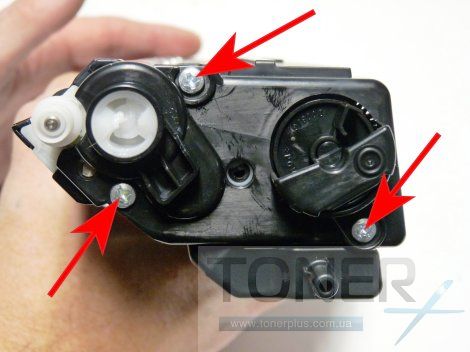

Открутите три винта на левой (со стороны шестерни) торцевой крышке.

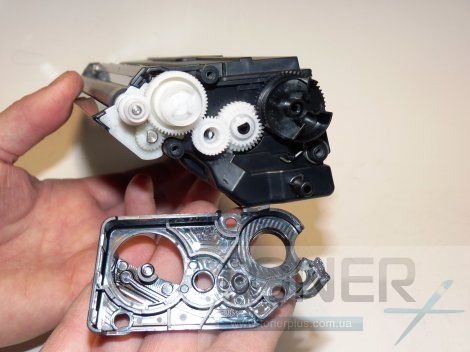

Снимите крышку.

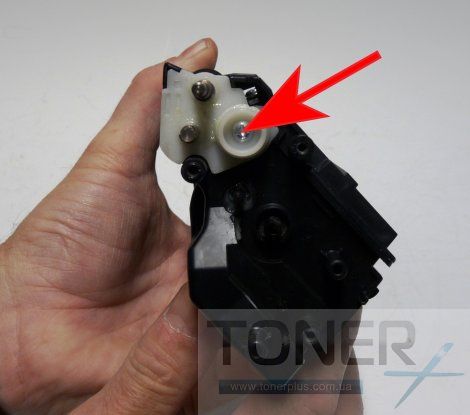

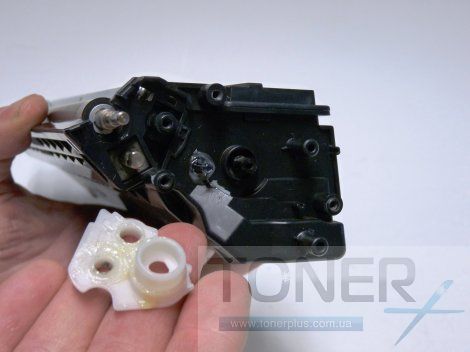

Снимите белую втулку вала проявителя.

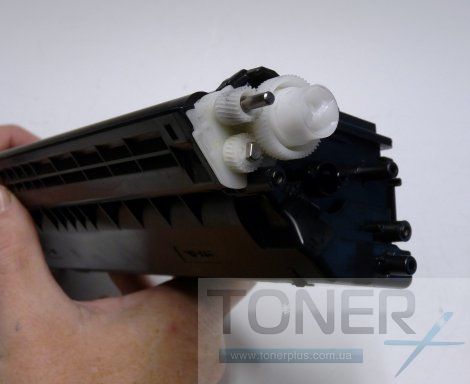

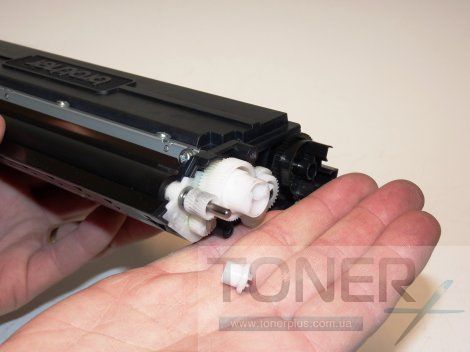

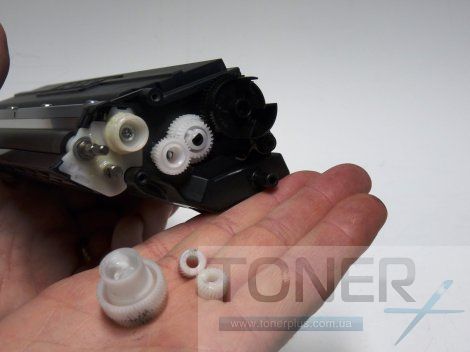

Снимите большую белую ведущую шестерню, шестерню вала подачи и шестерню вала проявителя.

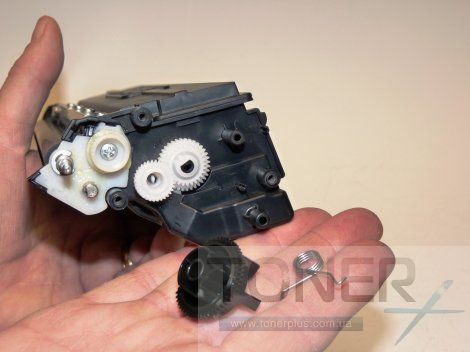

Снимите флажок (шестерню сброса)  и пружину.

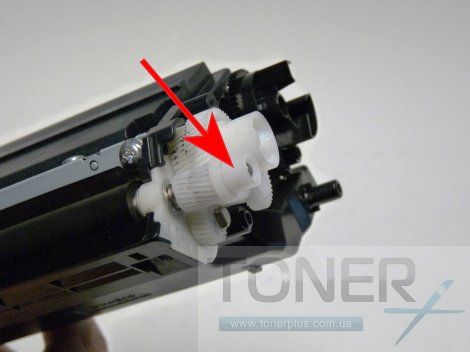

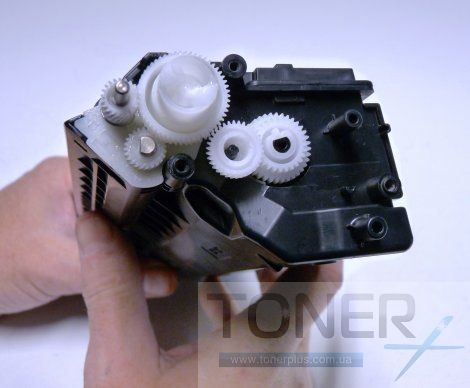

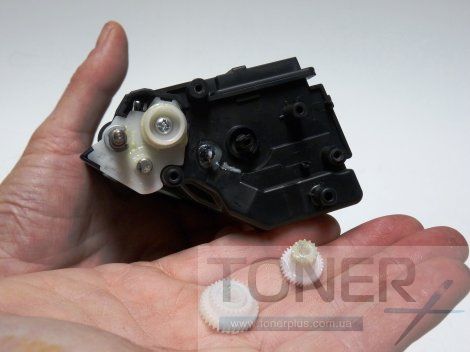

Снимите две оставшиеся маленькие белые шестерни.

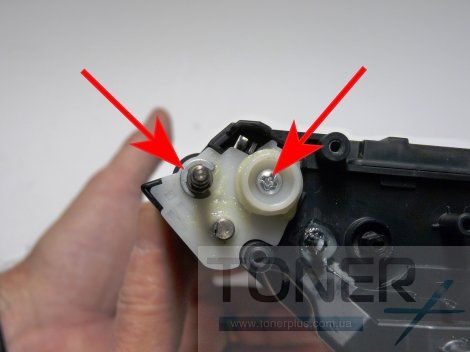

Снимите E-кольцо и открутите винт.


Снимите белую крышку.

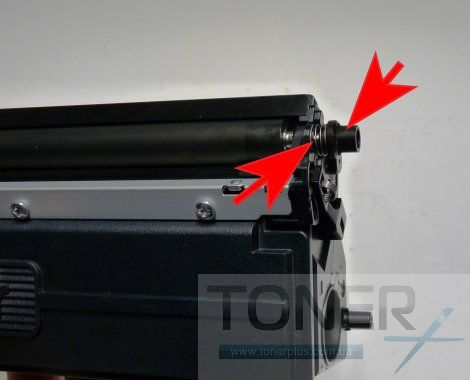

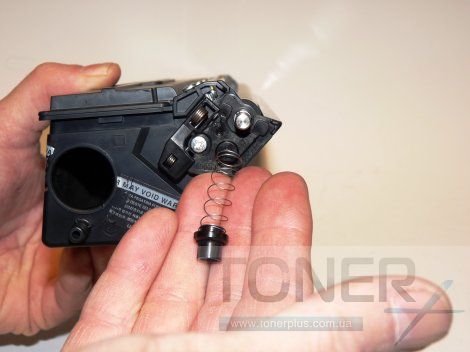

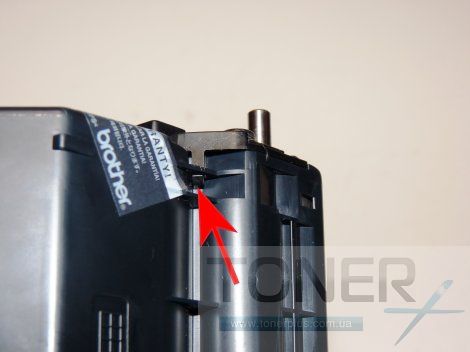

Нажмите на язычок и осторожно отожмите черную втулку на противоположной стороне вала проявителя. Будьте осторожны, чтобы не потерять пружину!

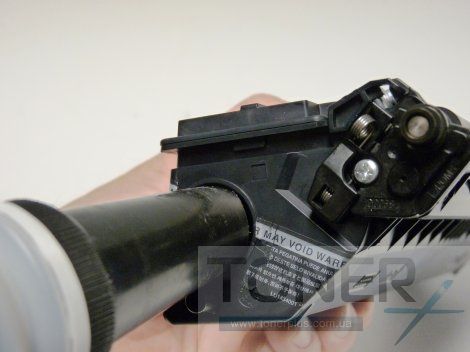

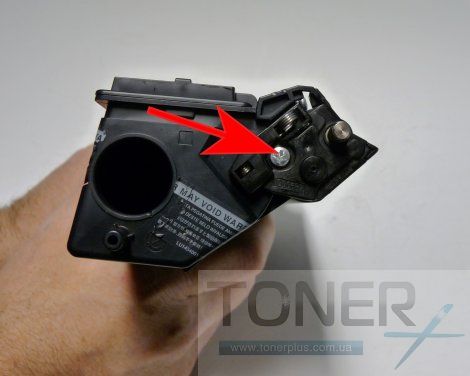

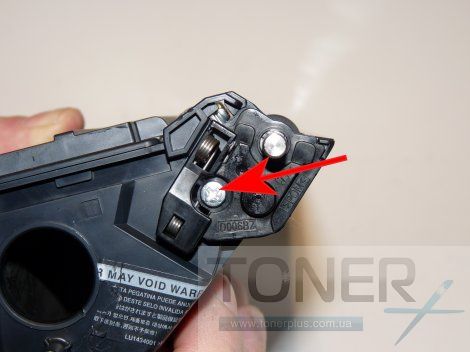

Открутите винт, нажмите на замок и снимите черную концевую крышку / втулку со стороны контакта для вала проявителя.



Будьте осторожны с пружинными контактами! Очистите их, но не снимайте их.

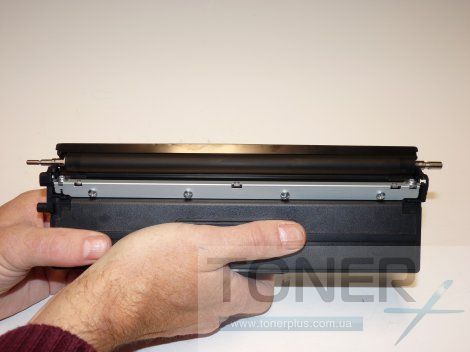

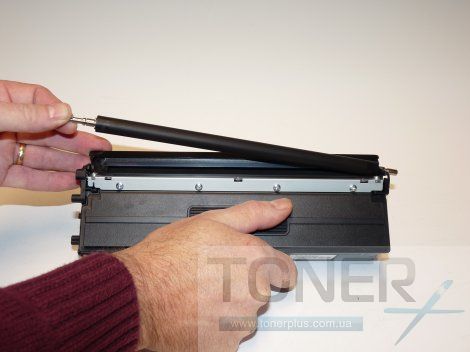

Снимите проявочный вал. Очистите его при помощи ватного диска смоченного в изопропиловом спирте.


Тщательно очистите бункер картриджа при помощи пылесоса или компреора. Используйте только воздух низкого давления! (Воздух под высоким давлением может вызвать утечки в уплотнениях).

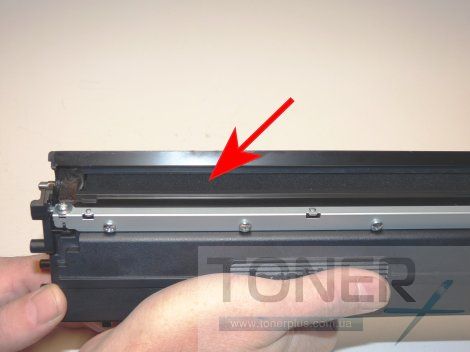

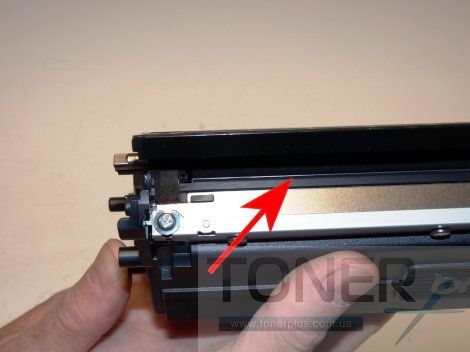

Очистите лезвие. Мы не рекомендуем снимать ракель, поскольку чувствительные уплотнения вала проявителя будут повреждены. После того, как новое лезвие станет доступным, нужно будет быть очень осторожным, чтобы не порвать уплотнения, которые могут дать просыпания тонера. Дозирующее лезвие можно легко очистить, очистив тонер и протерев его ватным диском смоченным в изопропиловом спирте. Будьте очень осторожны, чтобы не оставить ворсинок.

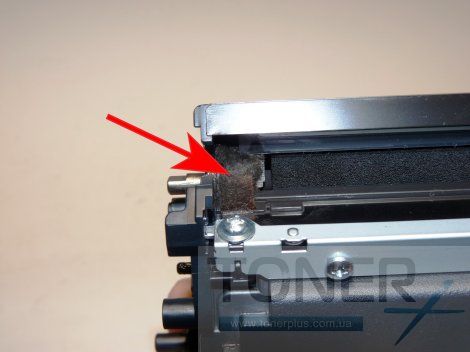

Проверьте уплотнители вала проявителя. Если они сжаты, (блестящие) аккуратно вспушите их небольшой отверткой.


Установите вал проявителя, длинный конец в сторону редуктора.

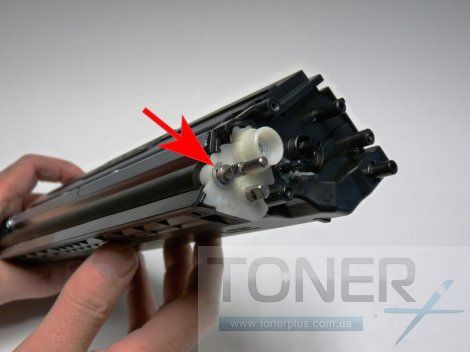

Установите белую втулку и зафиксируйте его винтом.


Установите черную торцевую крышку / втулку и зафиксируйте его винтом.


 Установите пружину и втулку. Убедитесь, что втулка движется свободно.


Очистите шестерни, убедившись что на них нет тонера. Убедитесь что на шестернях редуктора есть достаточно смазки. Если валы выглядят сухими или смазка загрязнена тонером, очистите вал и внутреннюю часть шестерни. Замените смазку.
Установите Е-образное кольцо, шестерню вала проявителя, шестерню подающего вала и основную ведущую шестерню.



Установите две оставшиеся белые шестерни.

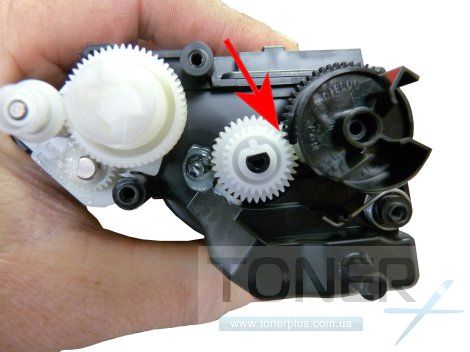

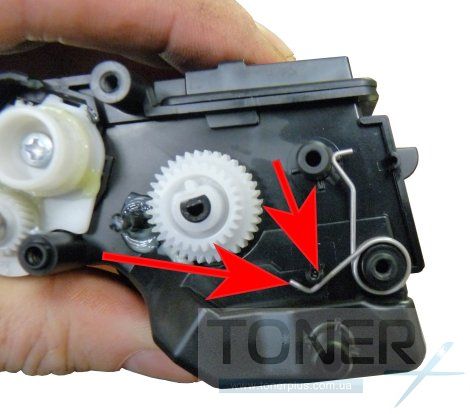

Установите флажок (механизм сброса) и пружину, как показано на рисунке. Хвост пружины входит в выемку у основания редуктора. Стартовые картриджи не поставляются с флажками, но его можно добавить, и стартовый картридж можно использовать как HY или EHY.



Они просты в установке. Просто помните, что зубья сбрасываемого зубчатого колеса просто начинают включать зубчатую передачу, как на рисунках.
Установите белый вкладыш вала проявителя.


Установите крышку редуктора и зафиксируйте на три винта.


Заполните картридж соответствующим цветом и количеством тонера для использования в Brother HL-L8360.


Установите пробку.

Картридж готов к работе.
