Інструкція із заправлення картриджа Brother TN-3230 / DCP-8070 / 8085 / HL-5340 / 5350 / 5370 / 5380 / MFC-8370 / 8880 / 8890

Інструкція із заправлення картриджа Brother TN-3230 / DCP-8070 / 8085 / HL-5340 / 5350 / 5370 / 5380 / MFC-8370 / 8880 / 8890

Ресурс, стр.	3000 / 8000
Относительно совместимый тонер:	Brother HL-2030/2035/2070/2140/5250
Масса тонера:	120 (TN-3230) / 290 (TN-3280)
Чип:	Флажок

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка
Необходимые принадлежности:

Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт

Тонер для использования в серии Brother HL-2030/2035/2070/2140/5250

Фотобарабан Brother DR-3200 Ресурс: 25000 стр. А4 при 5%заполнении

Картридж Brother TN-3230 черный black Ресурс: 3000 стр. А4 при 5% заполнении

Картридж Brother TN-3280 черный black Ресурс: 8000 стр. А4 при 5% заполнении

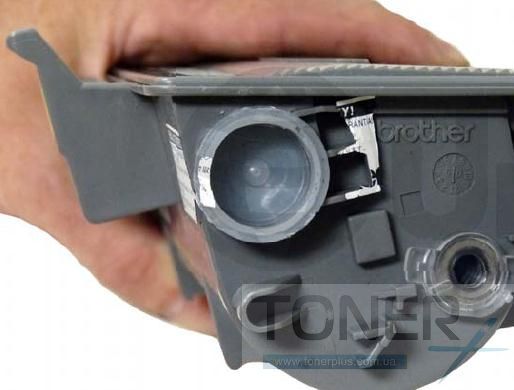

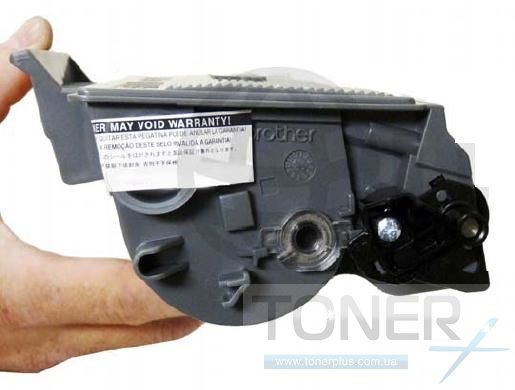

Снимите пробку заправочного отверстия из картриджа. Очистите бункер при помощи тонерного пылесоса или компресора от остатков тонера внутри картриджа.

На стороне картриджа без шестеренок, открутите винт и снимите крышку вала переноса тонера.

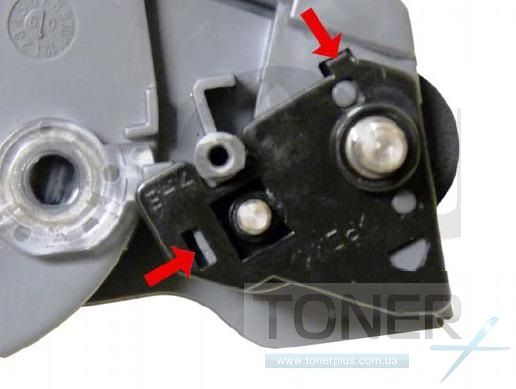

Снимите направляющую оси вала переноса тонера, для этого нажмите на две пластмассовые защелки, как это указано на рисунке. Снимите направляющую.

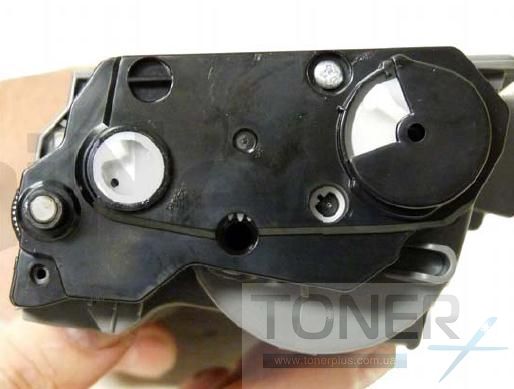

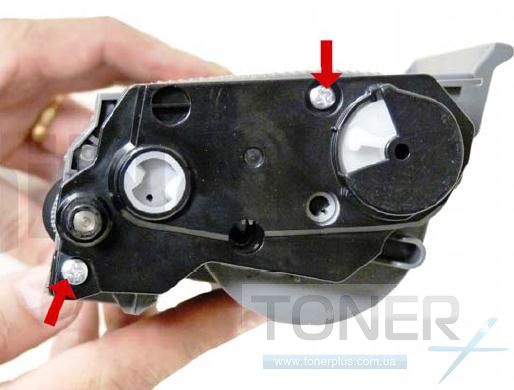

На стороне картриджа с шестернями открутите два винта и снимите боковую крышку.

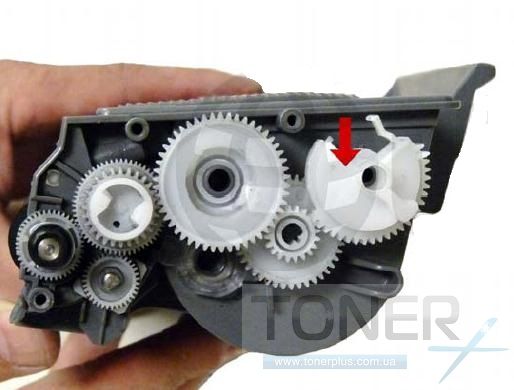

Шестерня (флажок) наличия нового тонера подпружинена специальной пружиной и должна быть установлена в специальное положение, чтобы принтер опознал новый картридж. Если шестерню не поставить в правильное положение, принтер будет говорить что картридж без тонера и откажется печатать.

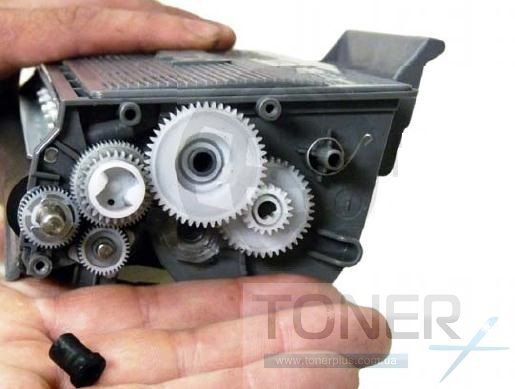

Снимите черную крышку с оси вала подачи тонера.

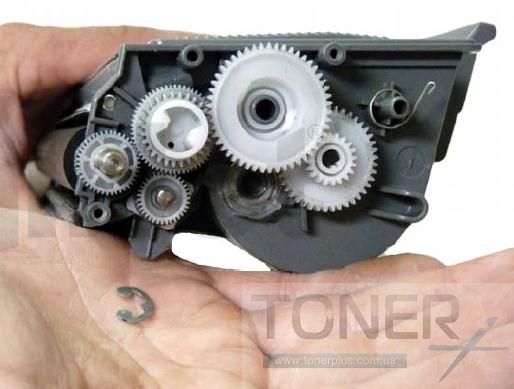

Снимите стопорное кольцо.

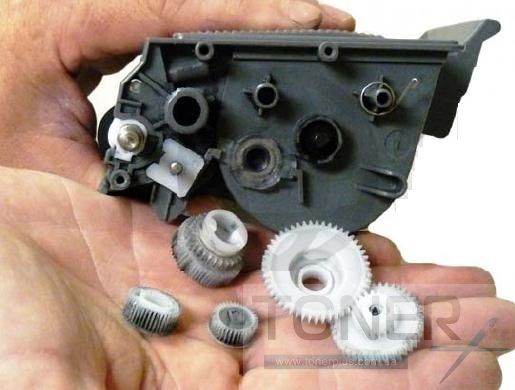

Снимите все шестерни.

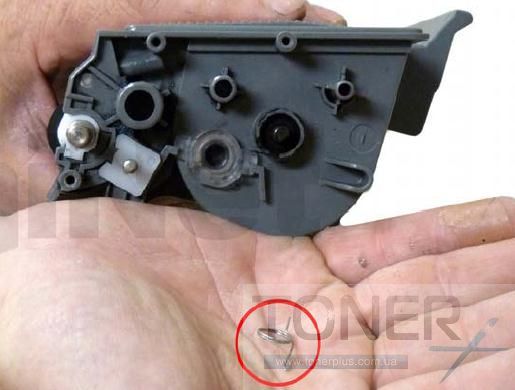

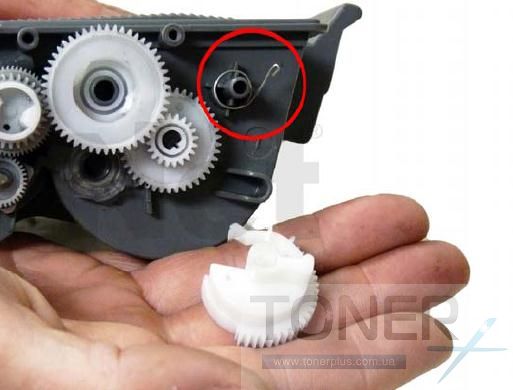

Не потеряйте пружину обнуления картриджа.

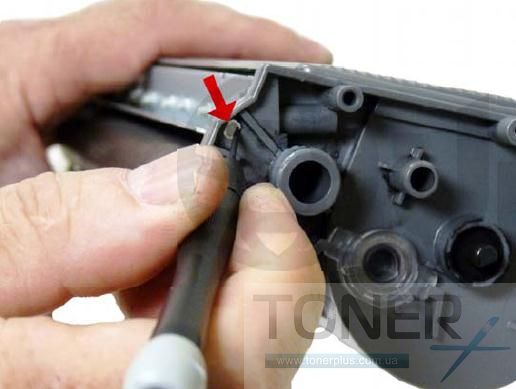

На стороне картриджа с шестернями, на механизме фиксатора оси вала подачи тонера, отожмите пластмассовую защелку и поверните фиксатор.

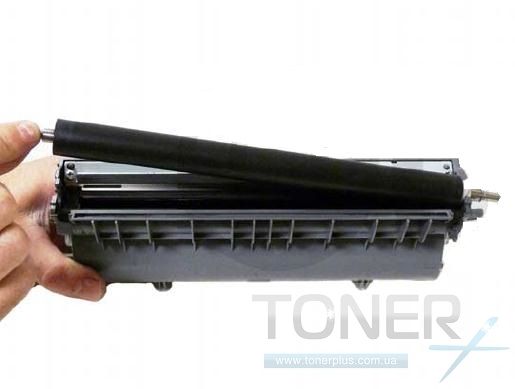

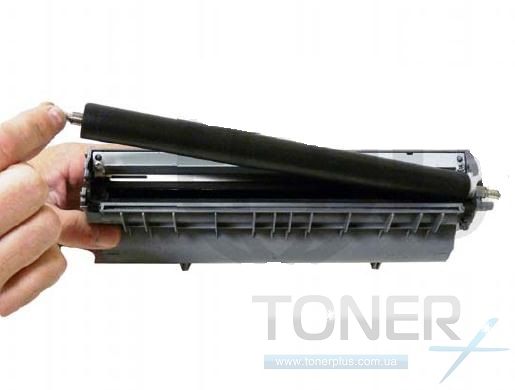

Снимите вал подачи тонера. Очистите его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте. Пропылесосьте тонерным пылесосом дозирующее лезвие и подкладки вала. Не рекомендуется снимать дозирующее лезвие и подкладки. Лезвие можно почистить от остатков налипшего тонера безворсовой тканью или ватным диском.

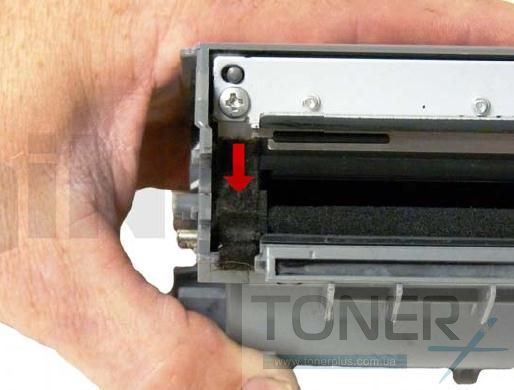

Проверьте уплотнители вала, если они уплотнены - распушите их маленькой плоской отверткой.

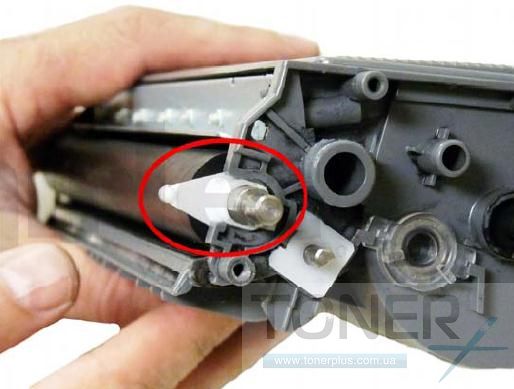

Установите вал подачи тонера на свое место длинной осью в сторону шестерен.

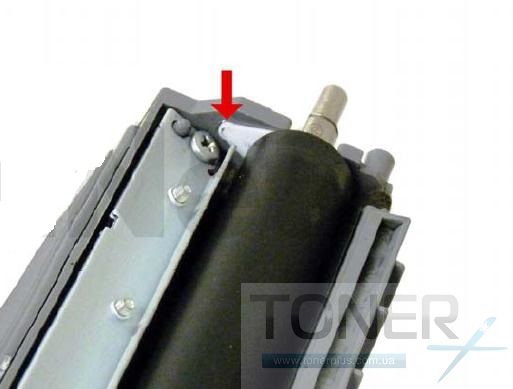

Установите белую пластину фиксатора в штатное положение повернув ее в строну дозирующего лезвия.

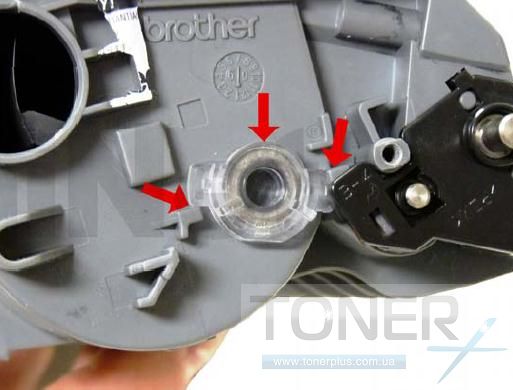

Установите направляющую оси вала подачи тонера со стороны картриджа без шестерен.

Убедитесь, что пластмассовый рычаг оптического сенсора установлен правильно. Очистите шестерни так, чтобы на них не было тонера. Очистите оси вала от старой смазки и нанесите немного новой.

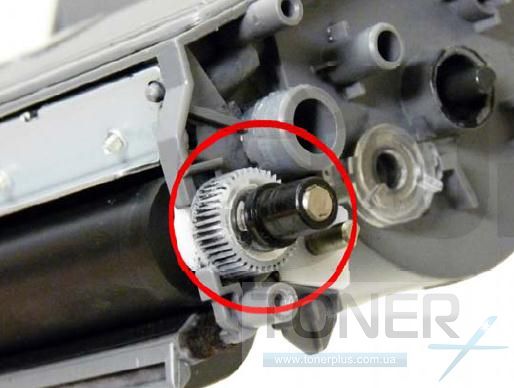

Установите шестерню вала подачи тонера, стопорную шайбу, черную пластмассовую втулку.

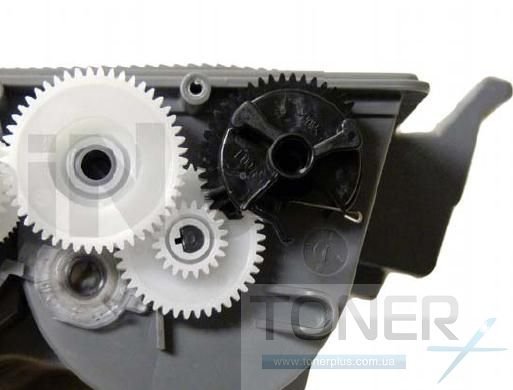

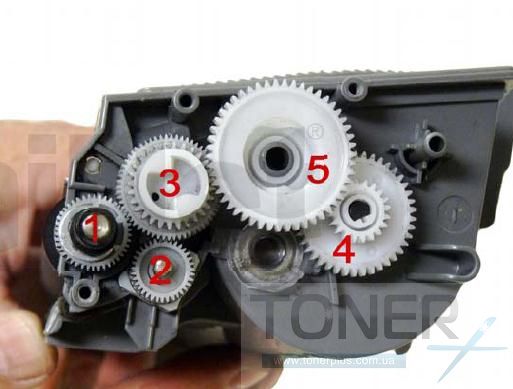

Установите остальные шестерни в указанном на рисунке порядке. Убедитесь, что все шестерни вращаются правильно.

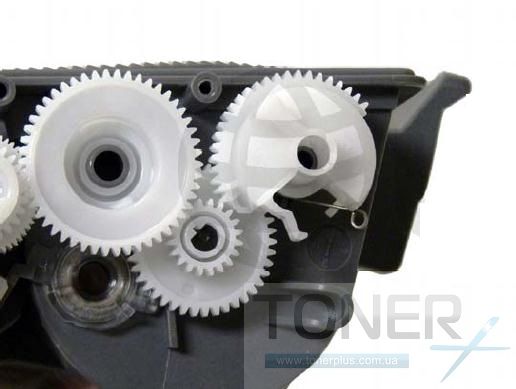

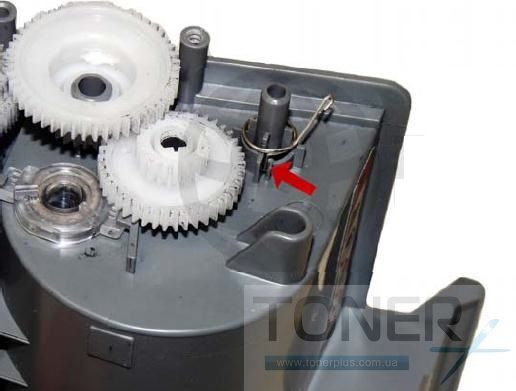

Установите пружину и шестерню (флажок) обнуления картриджа, в зависимости от модели картриджа.

Для картриджа TN-3230

Для картриджа TN-3280

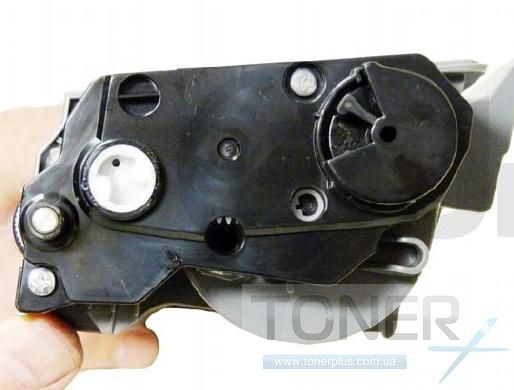

Установите боковую крышку картриджа для каждой модели. Зафиксируйте ее двумя винтами.

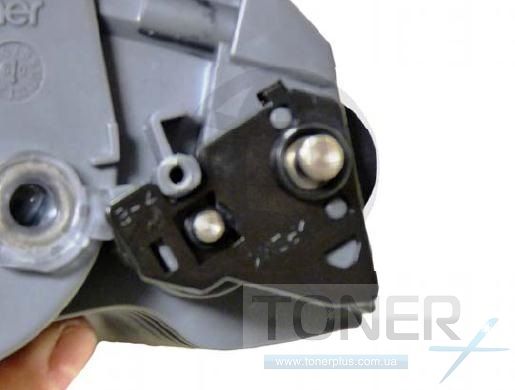

На стороне картриджа без шестеренок установите направляющую фиксации оси вала подачи тонера и зафиксируйте ее винтом.

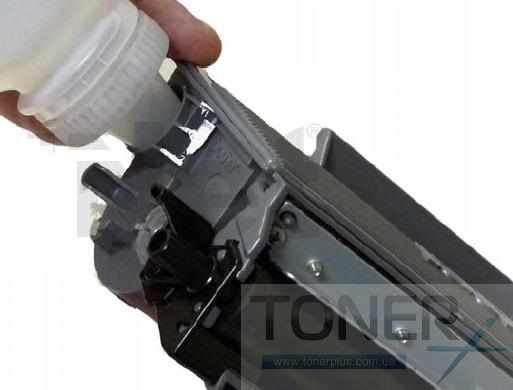

Засыпьте 120 грамм тонера Brother 5300 в картридж TN-3230 и 290 грамм тонера в картридж TN-3280 - 8000 копий.

Закройте крышку заправочного отверстия.

Картридж готов
