Інструкція із заправлення картриджа Brother TN-3130 / TN-3170 / DCP-8060 / 8065 / HL-5240 / 5250 / 5270 / 5280 / MFC-8460 / 8860 / 8870

Інструкція із заправлення картриджа Brother TN-3130 / TN-3170 / DCP-8060 / 8065 / HL-5240 / 5250 / 5270 / 5280 / MFC-8460 / 8860 / 8870

Ресурс, стр.	3500 / 6000
Относительно совместимый тонер:	Brother HL-2030/2035/2070/2140/5250
Масса тонера:	85 / 200 грамм
Чип:	Флажок

Номера картриджей и их ресурс:
TN-3130  3500 страниц
TN-3170  6000 страниц
DR-3100  25000 страниц

В настоящее время выпущены следующие аппараты к данному картриджу:
DCP-8060
DCP-8065
HL-5200ser
HL-5240
HL-5250
HL-5270
HL-5280
MFC-8460
MFC-8860
MFC-8870

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт

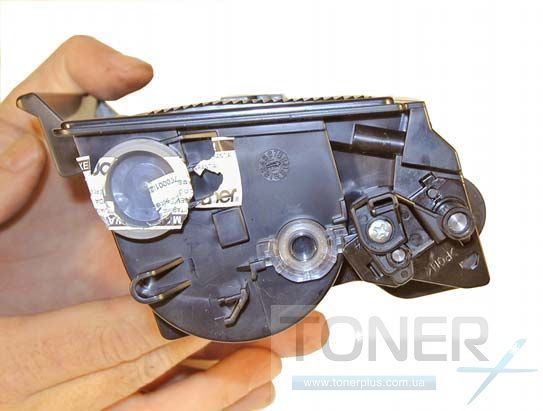

С правой стороны снимаем крышку и высыпаем остатки тонера.

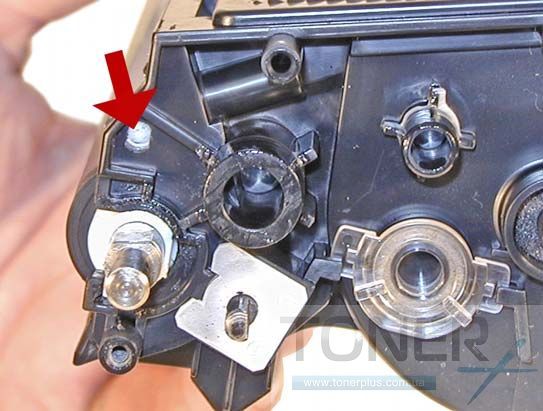

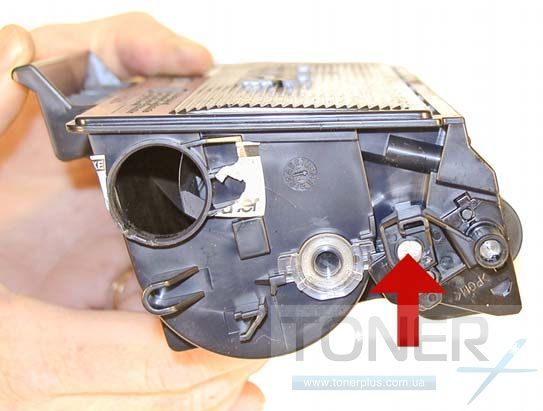

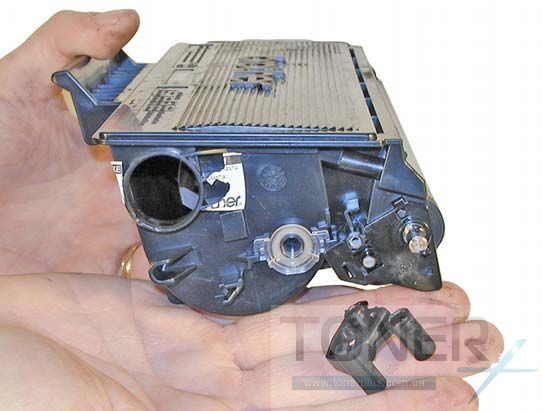

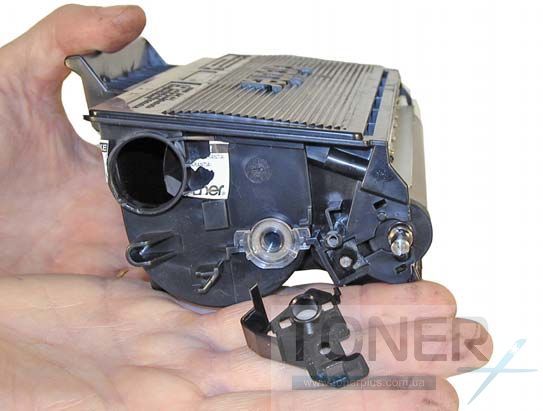

Откручиваем один винт и снимаем правую направляющую.

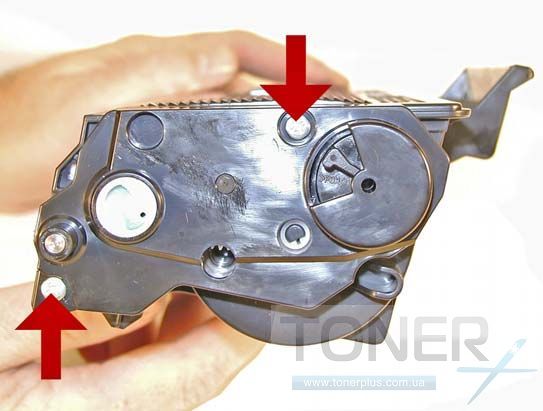

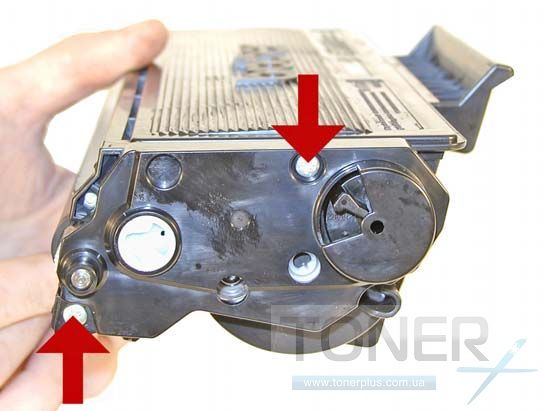

С левой стороны откручиваем два винта и снимаем крышку и флажок с пружиной.

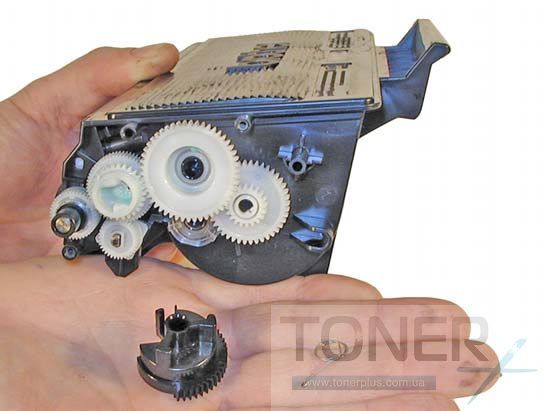

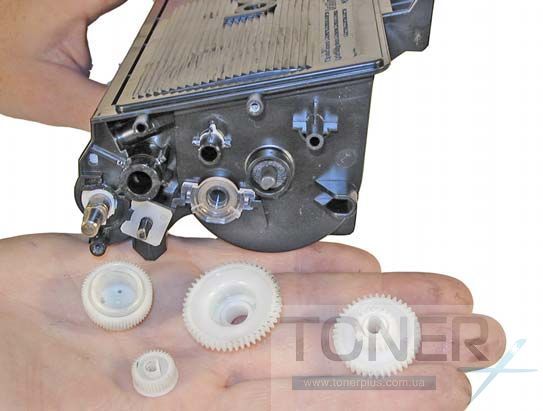

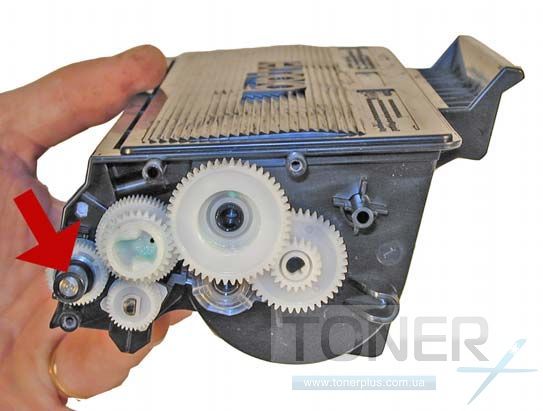

Снимаем черную пластиковую направляющую, Е-образную стопорную скобу и шестерни.

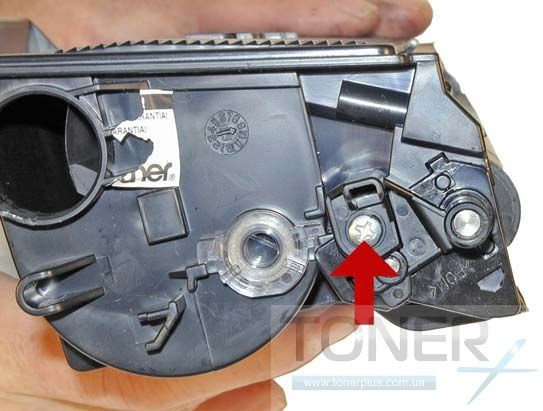

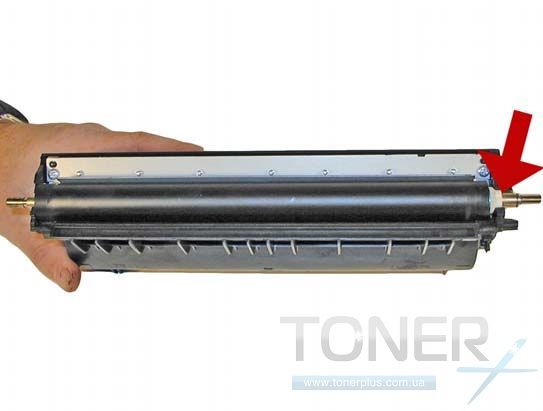

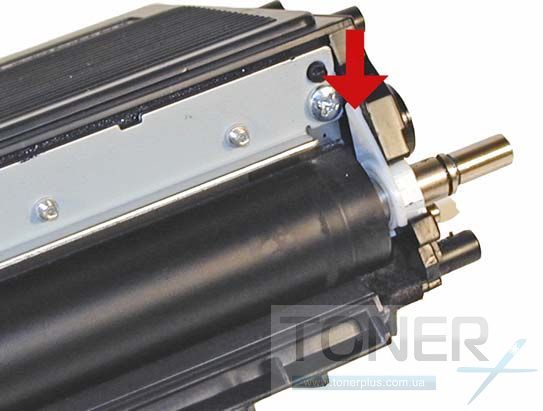

Снимаем справа держатель вала переноса.

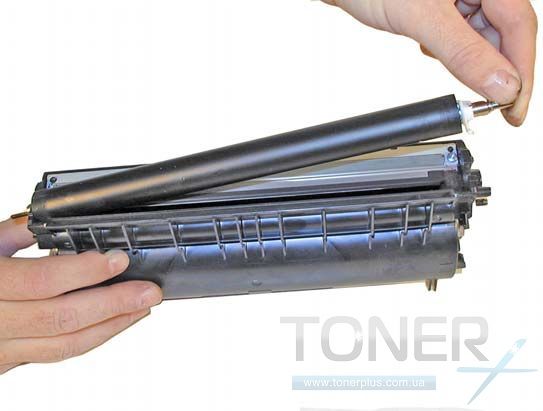

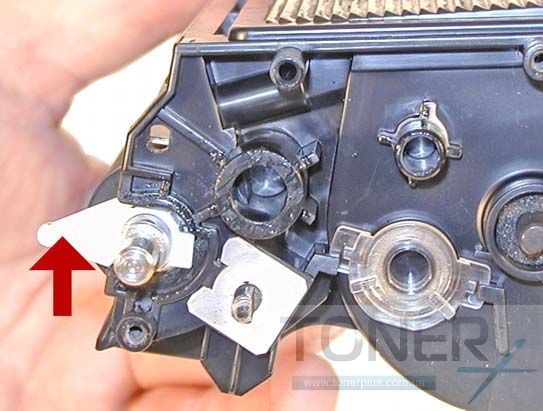

Поднимаем белую защелку слева в вертикальное положение и снимаем вал переноса.

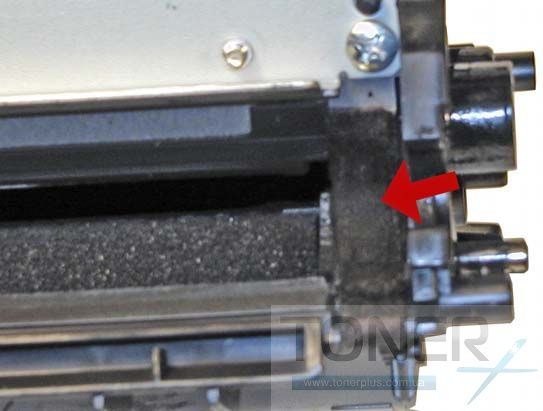

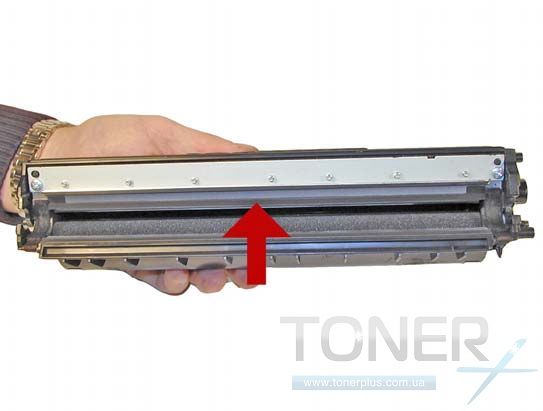

Тщательно очищаем бункер картриджа от остатков тонера и вспушиваем фетровые уплотнители по краям.



Очищаем вал переноса ватным диском смоченную изопропиловым спиртом и устанавливаем его на место, и опускаем белую защелку в исходное положение.

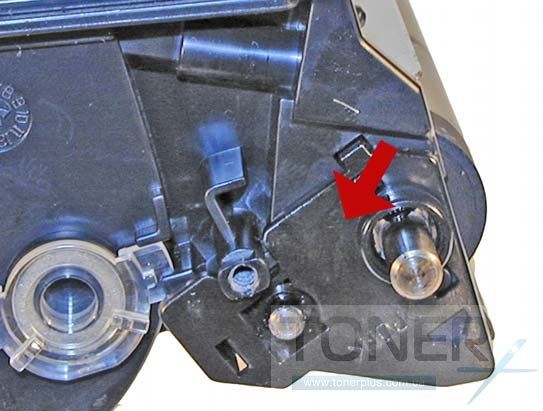

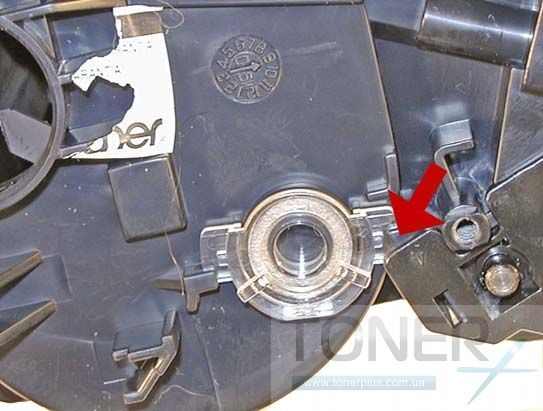

Устанавливаем справа на место держатель вала переноса. Убеждаемся, что прозрачное окошко для оптического датчика зафиксировано правильно.

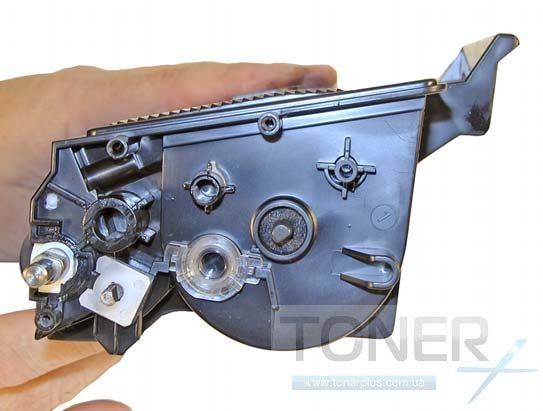

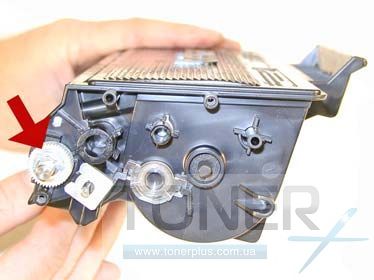

Осматриваем слева посадочные гнезда шестеренок. Если они испачканы тонером, то очищаем их и наносим новую смазку.

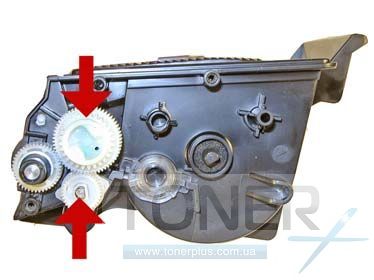

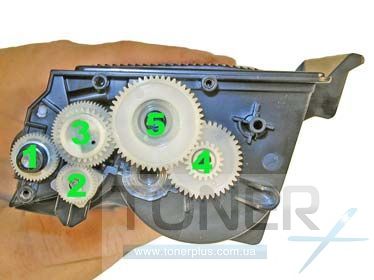

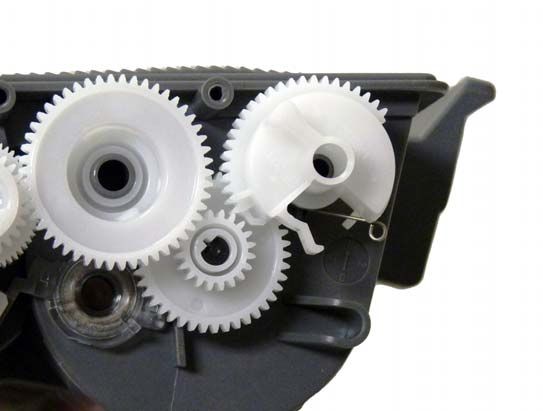

Устанавливаем на место шестерни в указанном порядке, Е-образную стопорную скобу и черную пластиковую направляющую.

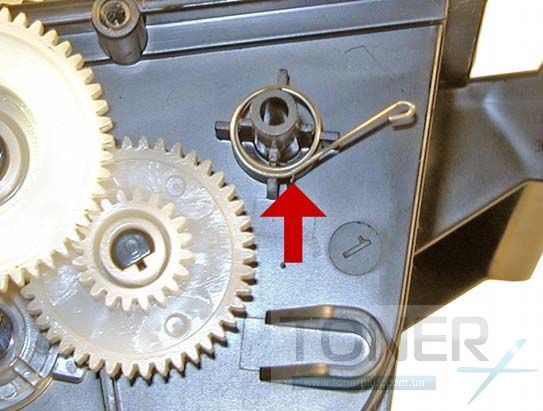

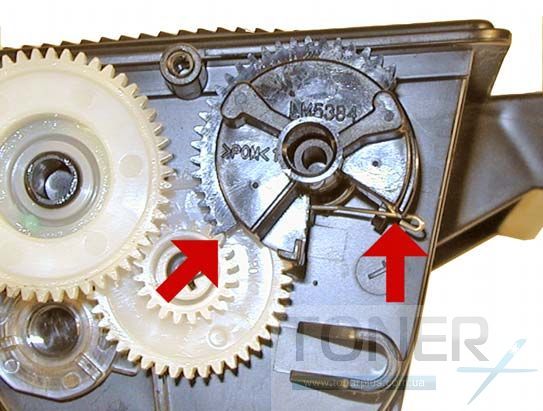

Устанавливаем пружину и флажок в правильное положение.




Ставим на место крышку и фиксируем ее винтами.


Ставим на место правую направляющую и фиксируем ее винтом.

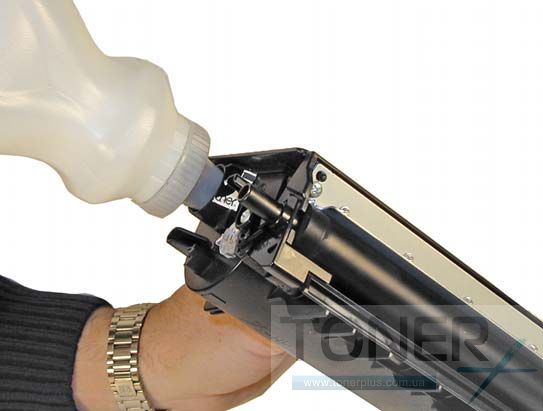

Засыпаем тонер в бункер.


Устанавливаем пробку на место.

Картридж готов к работе.
