Інструкція із заправлення картриджа Brother TN-3030 / TN-3060 / DCP-8040 / 8045 / HL-5130 / 5140 / 5150 / 5170 / MFC-8220 / 8440 / 8840

Інструкція із заправлення картриджа Brother TN-3030 / TN-3060 / DCP-8040 / 8045 / HL-5130 / 5140 / 5150 / 5170 / MFC-8220 / 8440 / 8840

Ресурс, стр.	3500 / 6700
Относительно совместимый тонер:	Brother HL-2030/2035/2070/2140/5250
Масса тонера:	115 / 240 грамм
Чип:	Флажок

Номера картриджей и их ресурс:

TN-3030  3500 страниц

TN-3060  6700 страниц

DR-3000  20000 страниц

В настоящее время выпущены следующие аппараты к данному картриджу:

DCP-8040

DCP-8045

HL-5130

HL-5140

HL-5150

HL-5170

MFC-8220

MFC-8440

MFC-8840

Необходимые материалы:

Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт

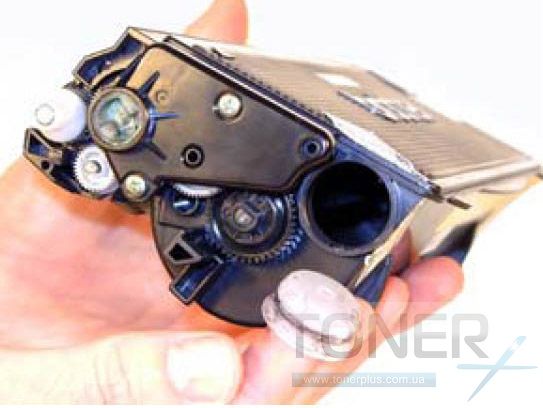

Откройте пробку на левой стороне картриджа и очистите бункер от остатков тонера при помощи тонерного пылесоса. Следите чтобы на область шестеренок не попал тонер. Если он туда попал, очистите их при помощи ватных палочек смоченных в изопропиловом спирте. Оставшийся тонер на зубьях шестеренок может послужить причиной возникновения шума или повреждений.

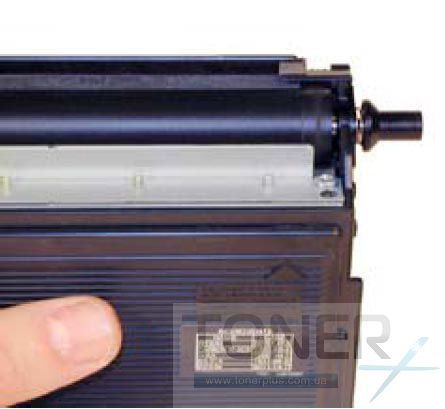

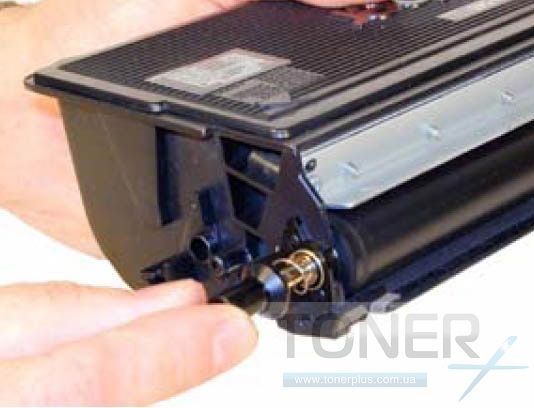

Со стороны вала без шестеренки подденьте черную пружинистую пластиковую ось.

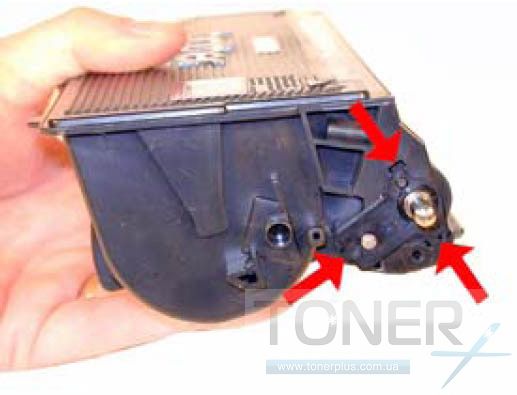

Найдите три защелки на крышке вала и откройте их.

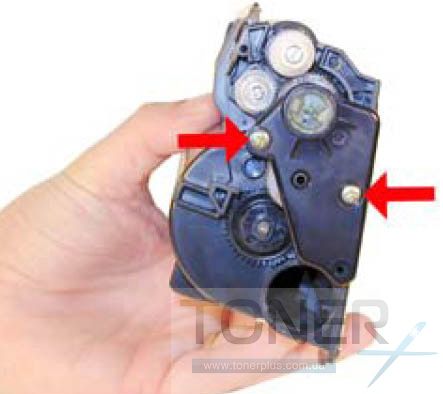

С стороны шестеренок вала открутите два винта и снимите крышку.

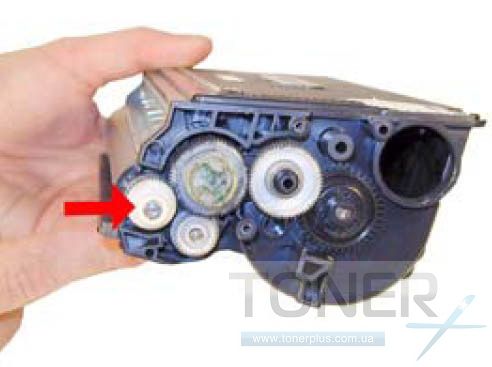

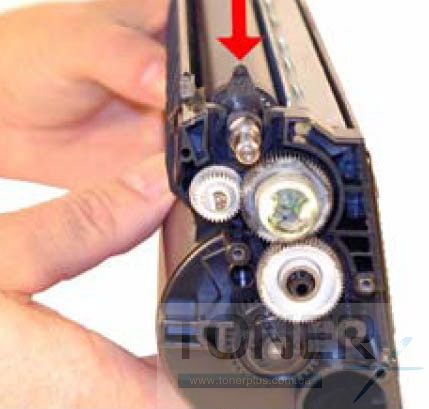

Снимите белую пластиковую ось.

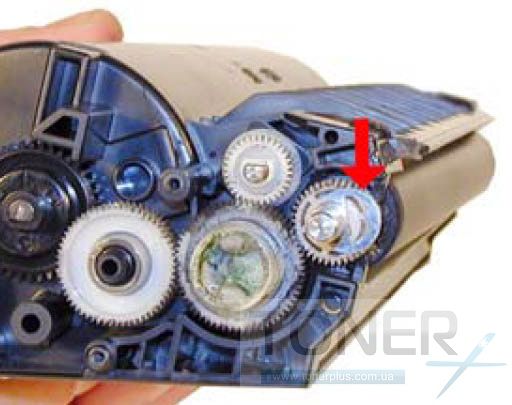

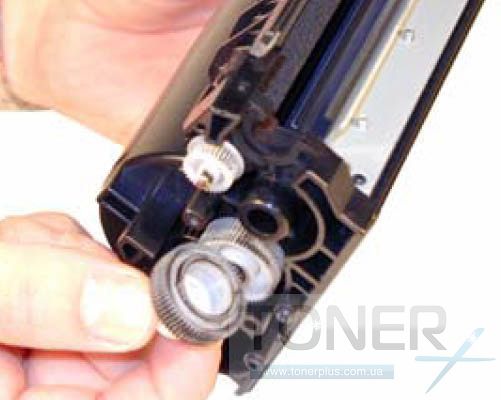

Снимите Е-кольцо и малую шестеренку.

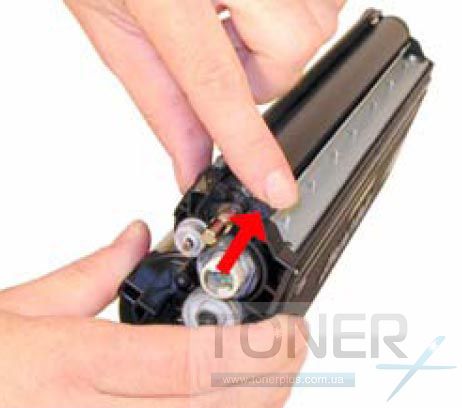

Со стороны дозирующего лезвия есть другая панель, расположенная на конце вала, внутри картриджа. Нажмите на петлю в отверстии. Поверните панель вверх, чтобы отсоединить от вала.

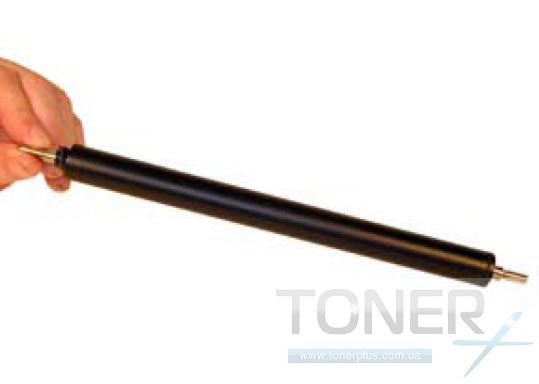

Снимите вал переноса тонера. Очистите вал при помощи ватного диска смоченного в изопропиловом спирте.

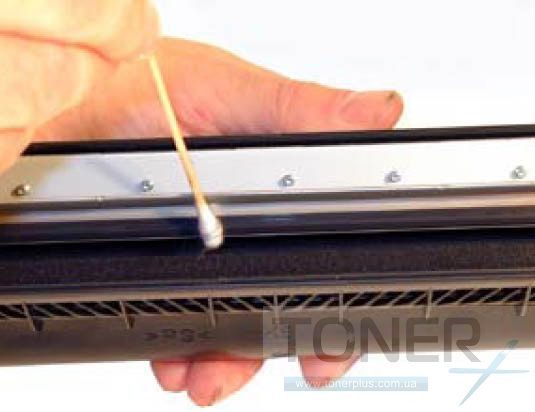

Очистите дозирующее лезвие. Советуем не снимать дозирующее лезвие, так как можно повредить уплотнители. Лезвие можно очистить, продув остатки тонера сжатым воздухом, а затем протереть ватной палочкой смоченной в изопропиловом спирте.

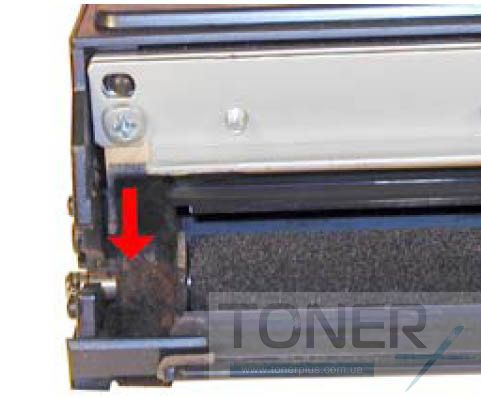

Проверьте уплотнители магнитного вала. Если они сжаты, аккуратно распушите их небольшой отверткой.

Прочистите шестерни, проверьте чтобы на зубьях не было тонера. Очистите старую смазку с вала и нанесите новую белую литиевую смазку.

Протрите вал тканью без ворса. Не используйте химические средства для чистки вала.

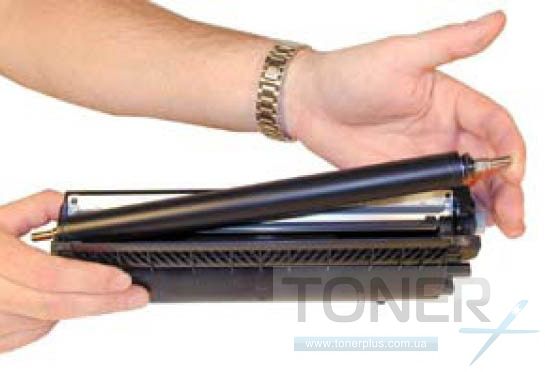

Установите вал, вставив сначала сторону с внутренней пластиной. Поверните пластину, защелкнув ее на место.

Установите небольшую внешнюю пластину, две белые пружинистые оси и ось без пружины.

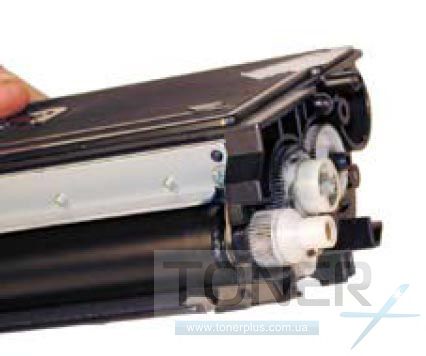

Установите шестеренку, С-кольцо и белую ось. Проверьте работу шестеренок.

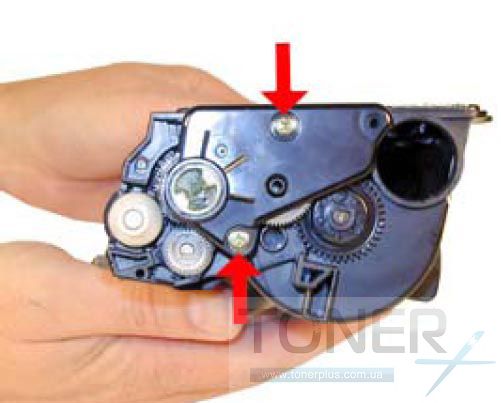

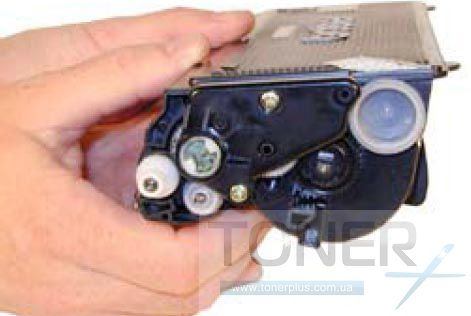

Установите защитную крышку на шестеренки и зафиксируйте на два винта.

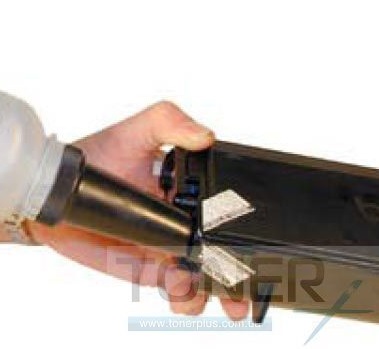

Заполните картридж тонером.

Установите пробку на место.

Картридж готов к работе.
