Інструкція із заправлення картриджа Brother TN-2085 / Brother HL-2035

Інструкція із заправлення картриджа Brother TN-2085 / Brother HL-2035

Ресурс, стр.	1500
Относительно совместимый тонер:	Brother HL-2030/2035/2070/2140/5250
Масса тонера:	90 - 140 (2500стр.)
Чип:	Флажок

ВНИМАНИЕ: данный картридж имеет несколько региональных названий. Для СНД TN-2085,  для EU TN-2005

Необходимыематериалы:

Пылесосдлятонера
Крестоваяотвертка
Маленькаяплоскаяотвертка
Необходимыепринадлежности:
Одноразоваятряпчастаясалфетка иливатныедиски
Ватныепалочки
Изопропиловыйспирт

Тонердляиспользованиявсерии Brother HL-2030/2035/2070/2075/2140/5250
Вал переноса -  Brother HL-2030/ 2040/ 2070N/ 2130/ 2140/ 2170/ TN350/ TN2000/ DR360/ MFC-7220/ 7225N/ 7420/ 7820N/ Xerox Docuprint 203A/ 204A/ IntelliFax 2820/ 2920
Дозирующеелезвие - Brother HL-2030 / 2040 / 2050 / 2070 / 2035 / 2037 / DCP-7010 / 7020 / 7025 / FAX-2820 / 2920 / MFC-7220 / 7225 / 7420 / 7820 / Xerox Docuprint 203A / 204A / Lenovo LJ2000, TN-350

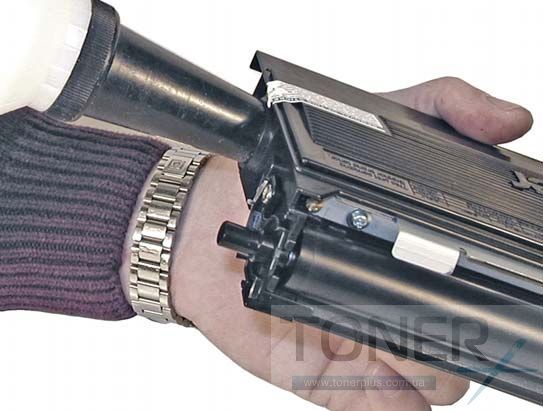

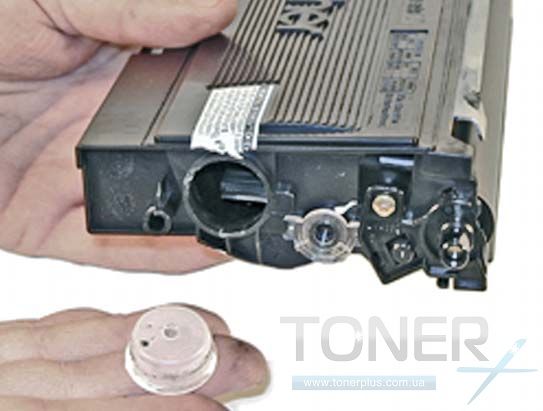

С правой стороны снимаем крышку и очищаем бункер от остатков тонера. Для этого лучше использовать тонерный пылесос или компресор

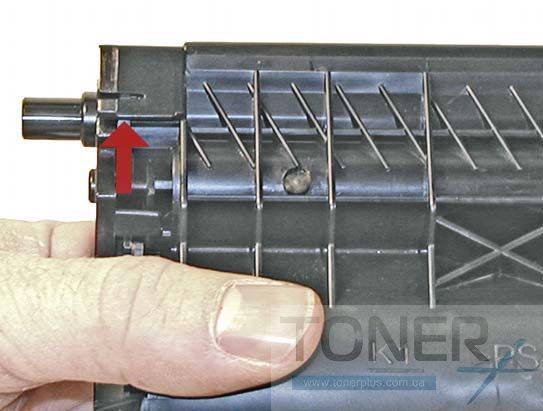

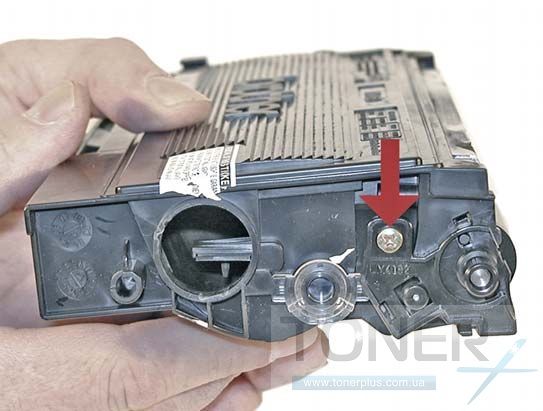

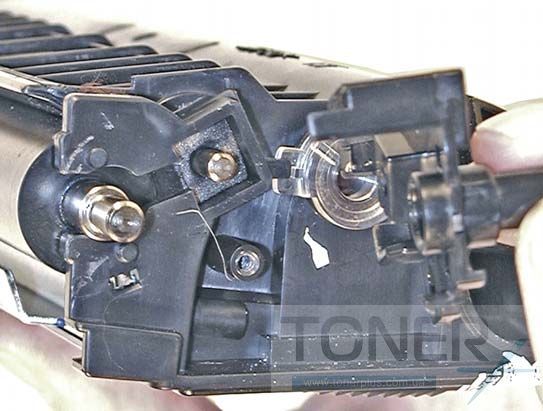

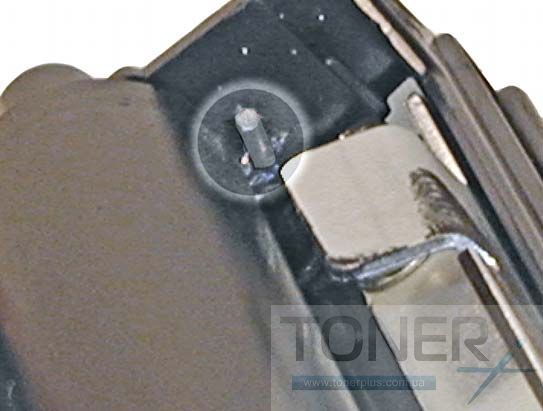

Теперь откручиваем один винт, отщелкиваем две защелки и снимаем правую направляющую.

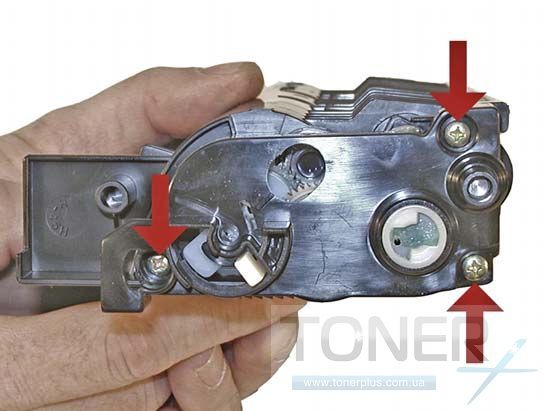

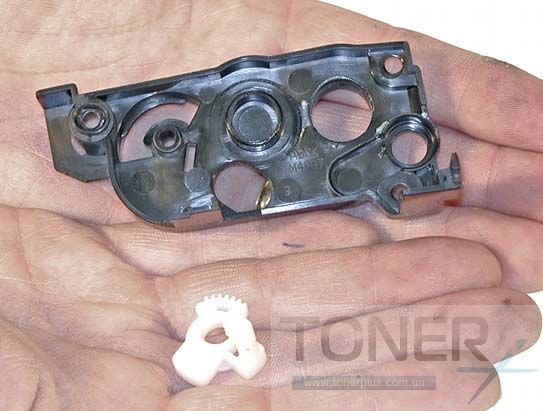

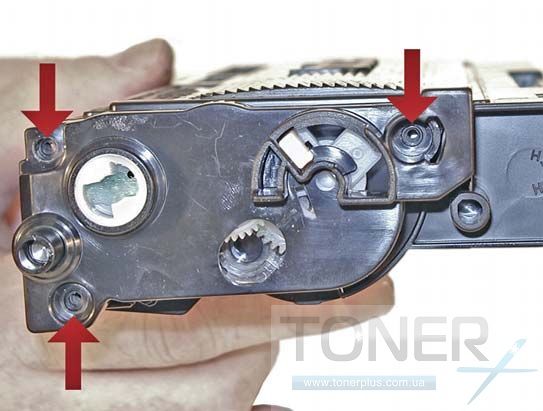

С левой стороны откручиваем три винта и снимаем крышку и флажок.

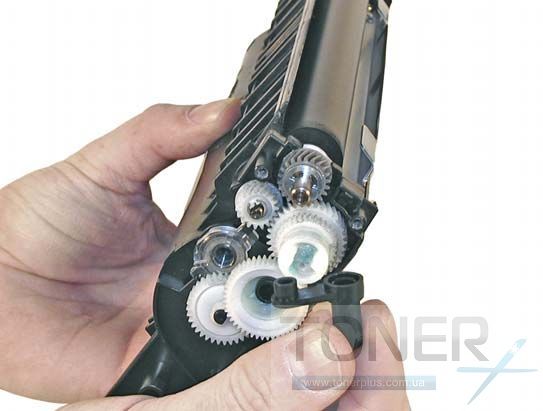

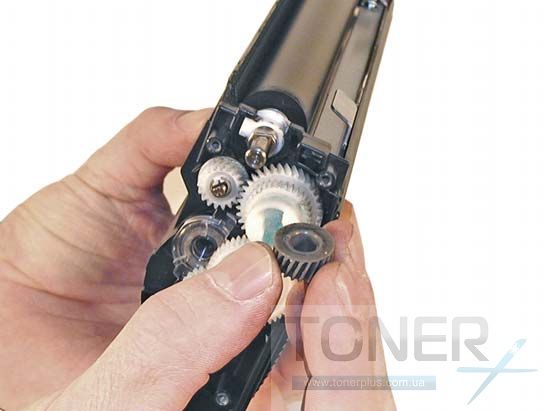

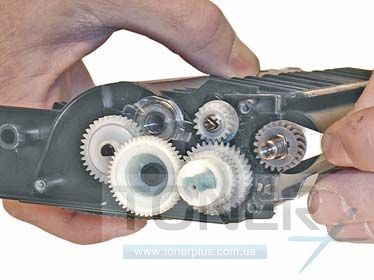

Снимите черную пластиковую направляющую, Е-образную стопорную скобу и шестерню привода вала переноса.

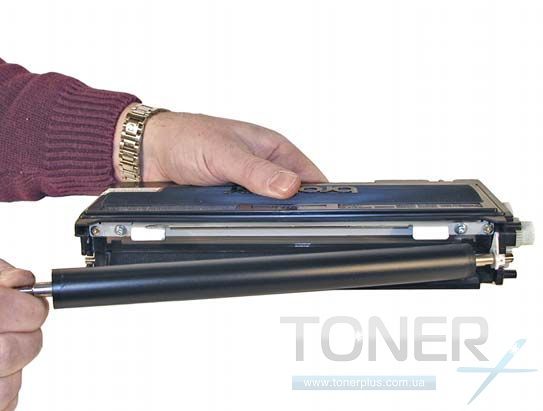

Снимите вал переноса. Очистите его при помощи ватного диска смоченного изопропиловым спиртом.

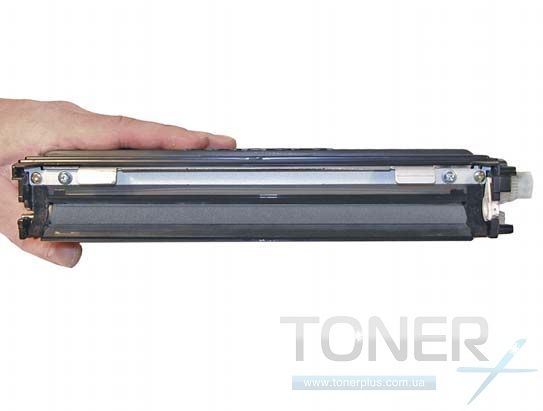

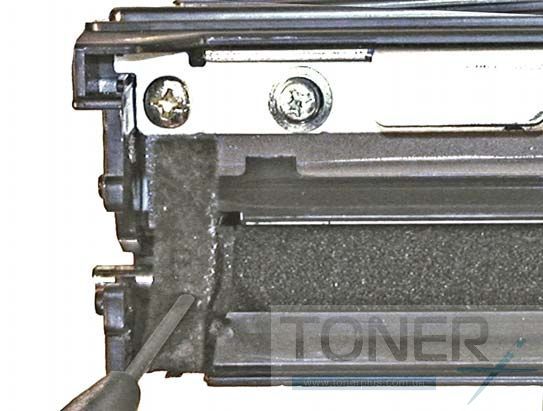

Тщательно продуйте внутренности картриджа от остатков тонера и вспушьте фетровые уплотнители по краям.

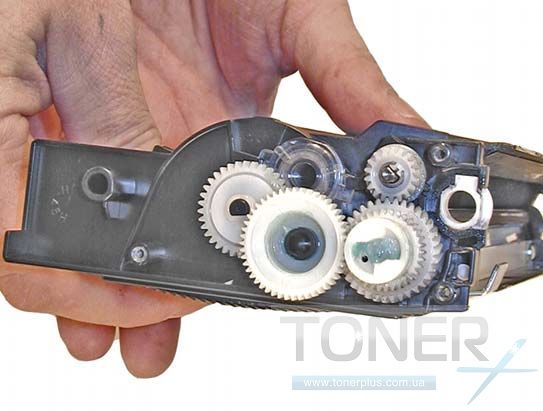

Осмотрите шестерни, если они запачканы тонером, то очистите их и нанесите новую смазку.

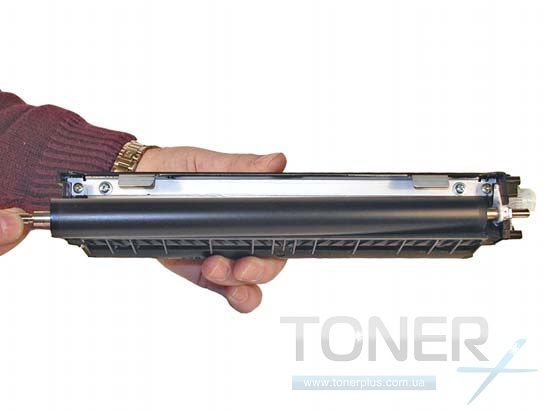

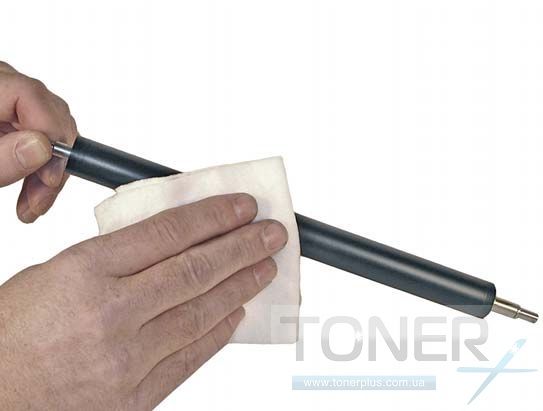

Протрите вал переноса сухой чистой тряпкой и установите его на место, длинной осью в сторону шестеренок.

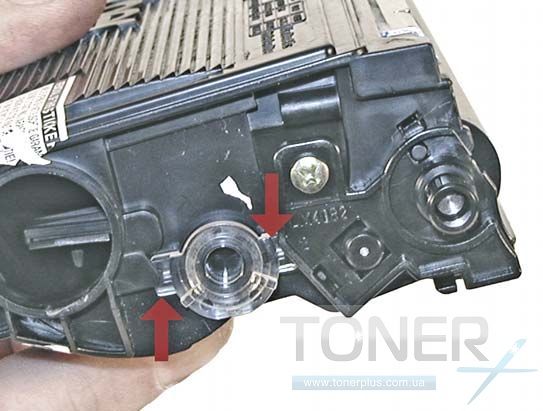

Установите на место правую направляющую. Убедитесь, что прозрачное окошко для оптического датчика зафиксировано правильно.

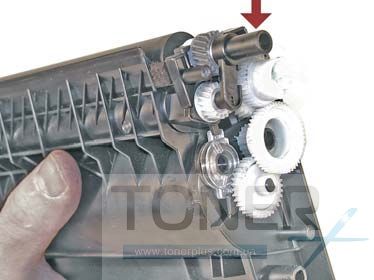

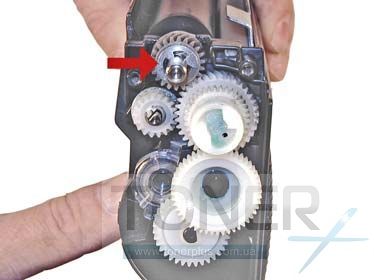

Установите на место шестерню привода вала переноса, Е-образную стопорную скобу и черную пластиковую направляющую.

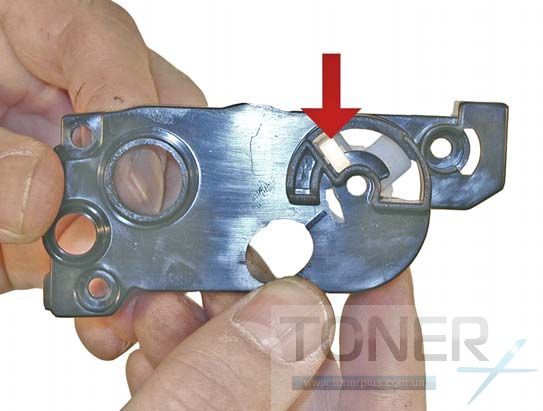

Установите флажок на крышке в правильное положение. Зафиксируйте крышку винтами.

Засыпьте тонер в бункер. Для TN-2085 - 90 грамм.

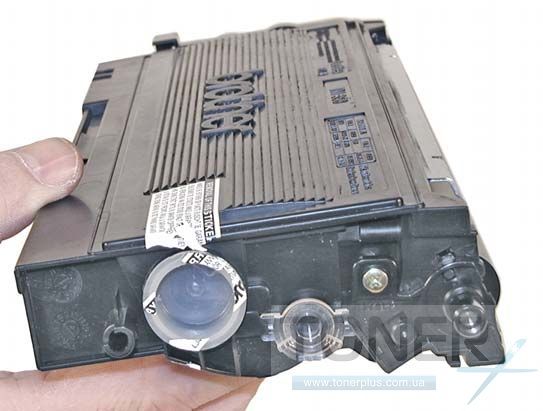

Установите пробку на место.

Картридж готов к работе.
