Інструкція із заправлення картриджа Brother TN-2075 / TN-2000 / TN-350 DCP-7010 / 7020 / 7025 / FAX-2820 / 2825 / 2910 / 2920 / HL-2030 / 2040 / 2070 / MFC-7225 / 7420 / 7820

Інструкція із заправлення картриджа Brother TN-2075 / TN-2000 / TN-350 DCP-7010 / 7020 / 7025 / FAX-2820 / 2825 / 2910 / 2920 / HL-2030 / 2040 / 2070 / MFC-7225 / 7420 / 7820

Ресурс, стр.	2500
Относительно совместимый тонер:	Brother HL-2030/2035/2070/2140/5250
Масса тонера:	90-180
Чип:	Флажок

ВНИМАНИЕ: данный картридж имеет несколько региональных названий. Для СНД TN-2075,  для EU TN-2000, для US TN-350

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка
Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт

Тонер для использования в серии Brother HL-2030/2035/2070/2075/2140/5250
Вал переноса -  Brother HL-2030/ 2040/ 2070N/ 2130/ 2140/ 2170/ TN350/ TN2000/ DR360/ MFC-7220/ 7225N/ 7420/ 7820N/ Xerox Docuprint 203A/ 204A/ IntelliFax 2820/ 2920
Дозирующее лезвие - Brother HL-2030 / 2040 / 2050 / 2070 / 2035 / 2037 / DCP-7010 / 7020 / 7025 / FAX-2820 / 2920 / MFC-7220 / 7225 / 7420 / 7820 / Xerox Docuprint 203A / 204A / Lenovo LJ2000, TN-350

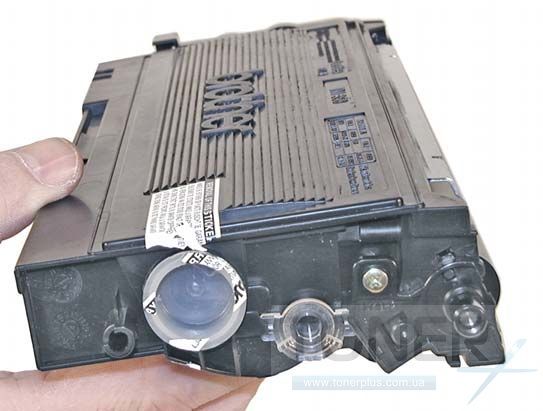

С правой стороны снимите пробку крышку и очистите бункер от остатков тонера.

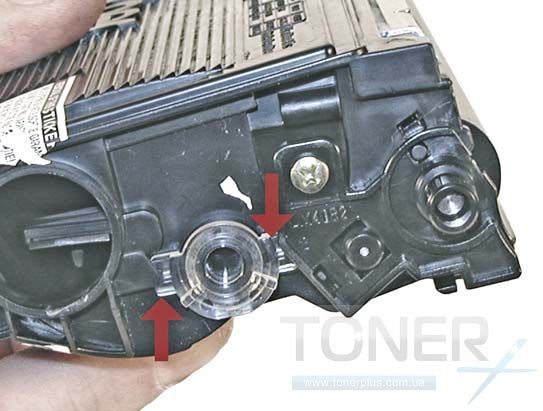

Теперь откручиваем один винт, отщелкиваем две защелки и снимаем правую направляющую.

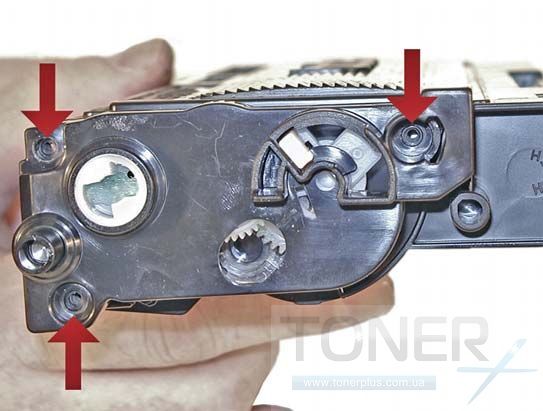

С левой стороны откручиваем три винта и снимаем крышку и флажок.

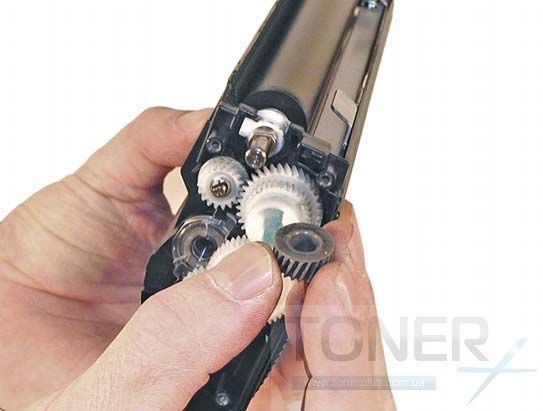

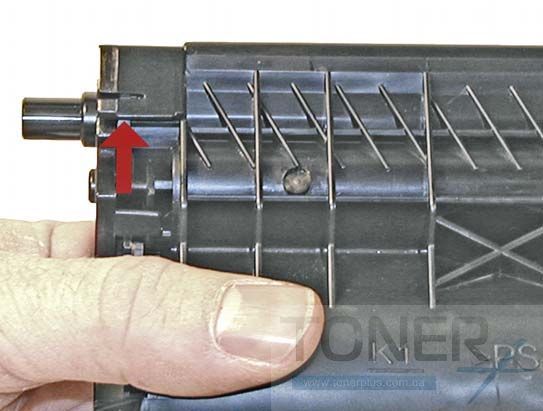

Снимите черную пластиковую направляющую, Е-образную стопорную скобу и шестерню привода вала переноса.

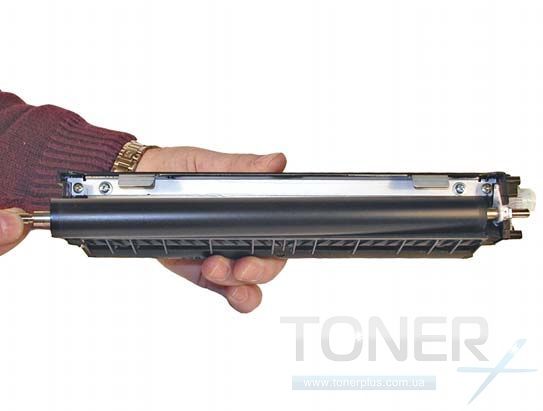

Снимите вал переноса. Тщательно очистите его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте.

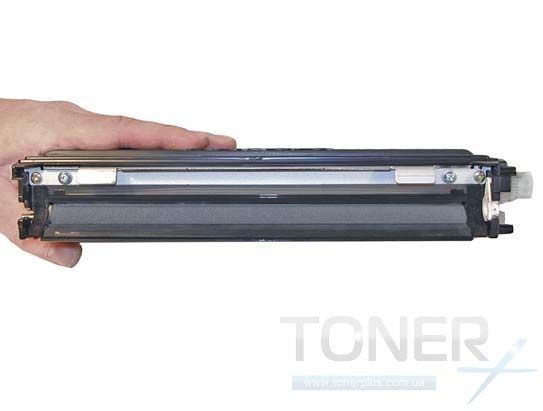

Тщательно очистите внутренности картриджа от остатков тонера и вспушьте фетровые уплотнители по краям. Для очистки лучше использовать тонерный пылесос или компрессор.

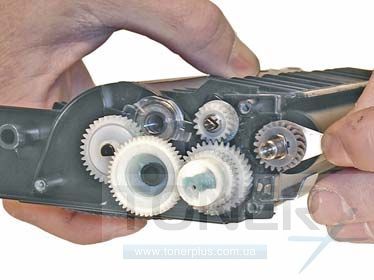

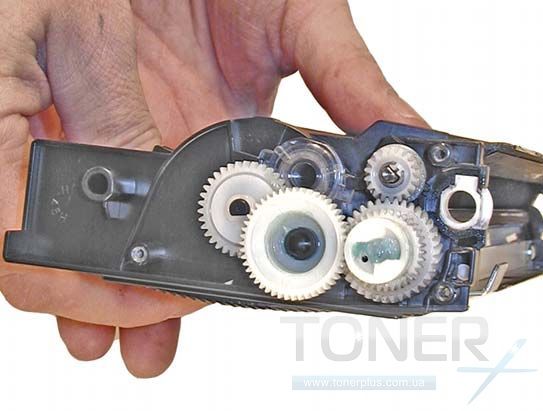

Осмотрите шестерни, если они запачканы тонером, то очистите их и нанесите новую смазку.

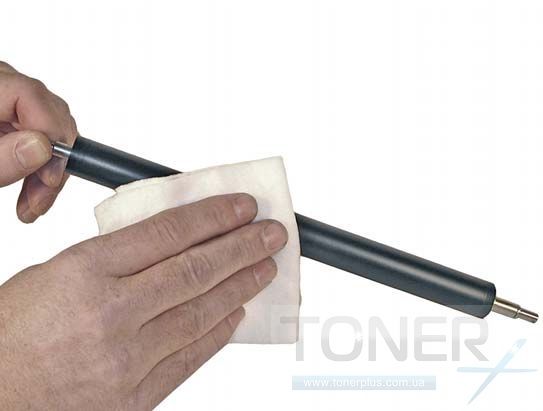

Протрите вал переноса сухой чистой тряпкой и установите его на место, длинной осью в сторону шестеренок.

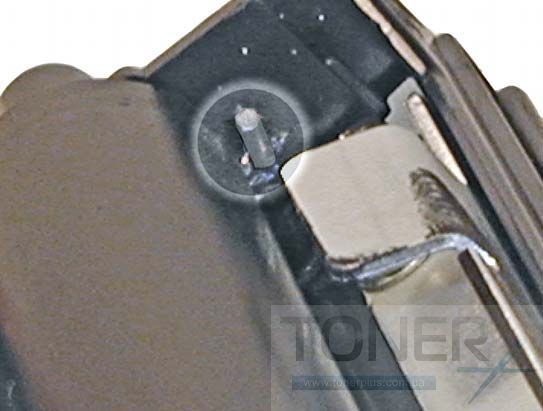

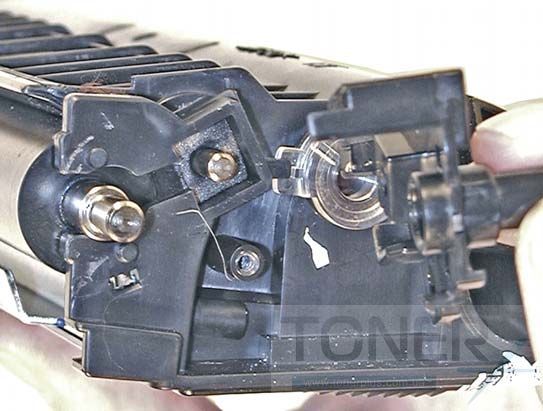

Установите на место правую направляющую. Убедитесь, что прозрачное окошко для оптического датчика зафиксировано правильно.

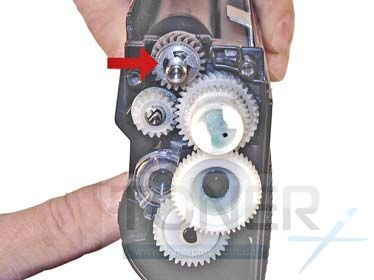

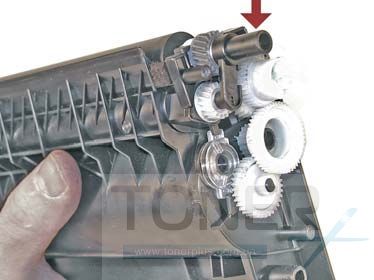

Установите на место шестерню привода вала переноса, Е-образную стопорную скобу и черную пластиковую направляющую.

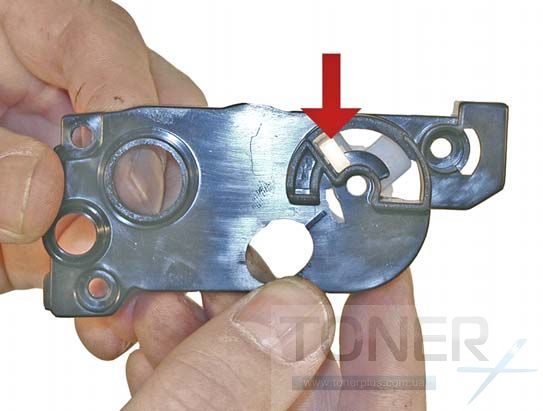

Установите флажок на крышке в правильное положение. Зафиксируйте крышку винтами.
ВНИМАНИЕ: не правильно взведенный флажок выдаст сообщение что картридж не заправлен.

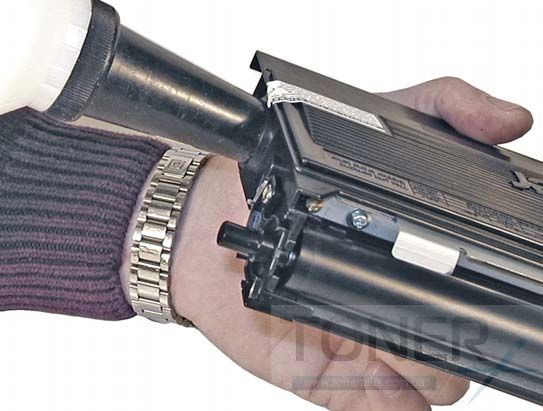

Засыпьте тонер в бункер. Для TN-2075 - 90 грамм.


Установите пробку на место.

Картридж готов к работе.
