Інструкція із заправлення картриджа Xerox 101R00664 / Xerox B205 / B210 / B215

Інструкція із заправлення картриджа Xerox 101R00664 / Xerox B205 / B210 / B215

Необходимые инструменты для заправки картриджа

Пылесос
Маленькая плоская отвертка
Крестообразная отвёртка
Канцелярский нож или скальпель
Плоскогубцы
Дрель (сверло)
Саморезы

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Фотобарабан - Samsung ML-2950 / 2951 / 2955 / 2545 / 2540 / SCX-4728 / M2620 / 2625 / 2670 / 2820 / 2870 / 2880 / MLT-D103 / D115 / D116 Xerox 3052 / 3260 / WorkCenter 3215 / 3225

Лезвие чистящее для Samsung ML-2950 / 2951 / 2955 / SCX-4705 / 4729 / Xpress SL-M2620 / SL-M2625 / SL-M2675 / SL-M2820 / SL-M2825 / SL-M2870 / SL-M2875 / Xerox Phaser 3052 / 3260 / WorkCentre 3215 / 3225 MFP

Установите картридж так, чтобы фотобарабан был направлен к вам, а шестеренка фотобарабана находилась справа.

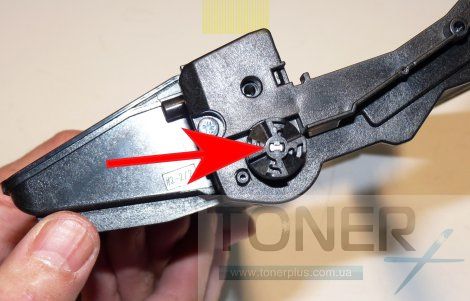

 Снимите ведущую шестерню барабана с правой (зубчатой) стороны оси барабана. Снимите его прямо, чтобы не повредить центральный вал редуктора

Снимите два винта с торцевой крышки со стороны шестерни картриджа.

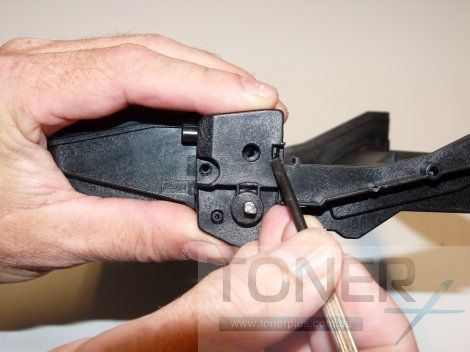

Нажмите на защелку и снимите заглушку.

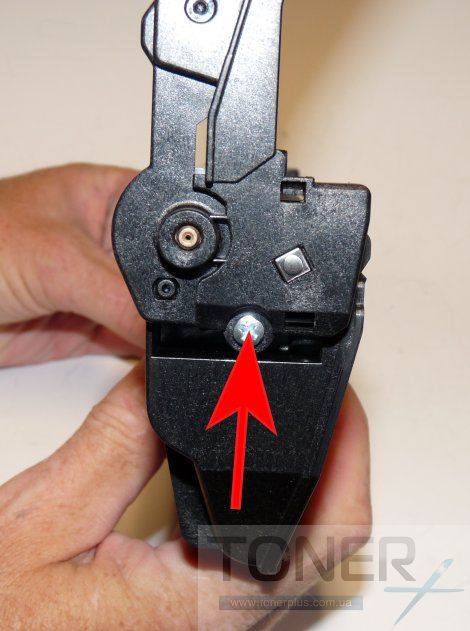

Открутите один винт на торцевой крышке со стороны контакта, ближайшей к барабану.

Нажмите на вкладку, чтобы снять заглушку.

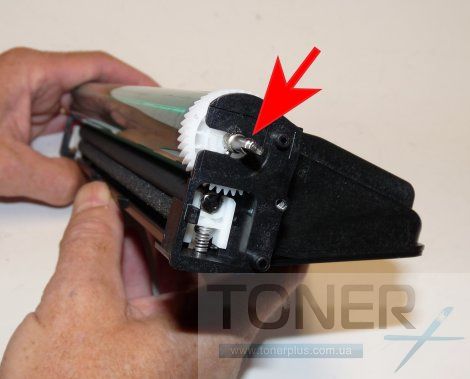

Со стороны редуктора слегка нажмите на ось барабана и снимите барабан. Ось барабана отщелкивается, нажатием на защелку.

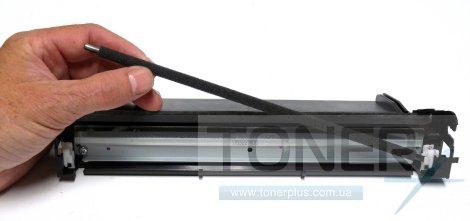

Снимите вал первичного заряда и очистите его остатков тонера.

Снимите чистящий вал для вала первичного заряда и также очистите его от остатков тонера.

Открутите два винта и лезвие очистки. Снимите лезвие, вставив небольшую отвертку через наружную стену. Таким образом, вы не повредите установочные штифты.

Очистите бункер от отработанного тонера.

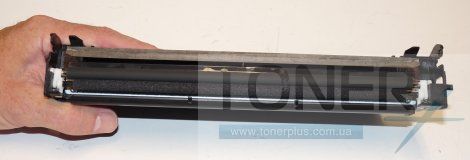

Очистите войлочные уплотнения.

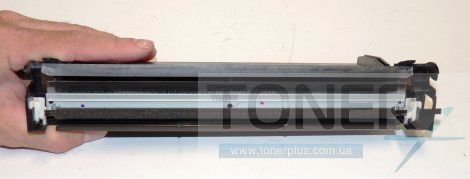

Установите чистящее лезвие обратно и зафиксируйте его двумя винтами.

Установите чистящий вал.

Установите вал первичного заряда в картридж.

Извлеките 3 оси из старого барабана и установите в новый барабан. Убедитесь, что стопорный штифт входит в один из пазов механизма

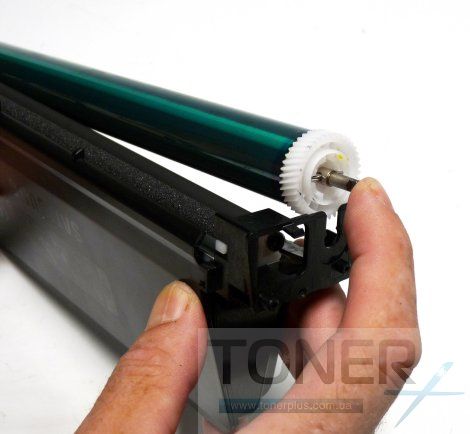

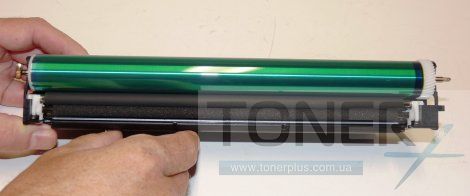

Смажьте новый фотобарабан предпочтительной смазкой для фотобарабана и установите его. Убедитесь, что ось барабана защелкнулась на месте.

Очистите и замените токопроводящую смазку на контактной пластине в контактной крышке.

Со стороны контакта установите торцевую крышку и зафиксируйте винтом.

Установите оставшуюся заглушку и два винта на стороне шестерни картриджа.

Установите приводной механизм барабана.

Используя канцелярский нож, отрежьте три пластиковые заклепки на крышке чипа. Снимите держатель.

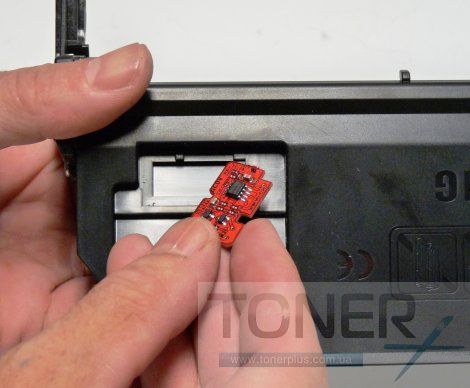

Заменить чип.

На данный момент у вас есть выбор, как прикрепить держатель чипа. Самый простой способ - использовать двухстороннюю ленту под держателем. Со временем лента может потерпеть неудачу и отклеится. Другой вариант - высверлить заклепки и вставить саморезы. Когда вы просверлите отверстия, вы, скорее всего, будете сверлить прямо в камеру для отработки. В связи с этим мы рекомендуем нанести небольшое количество силиконового герметика на винты, чтобы закрыть отверстия.

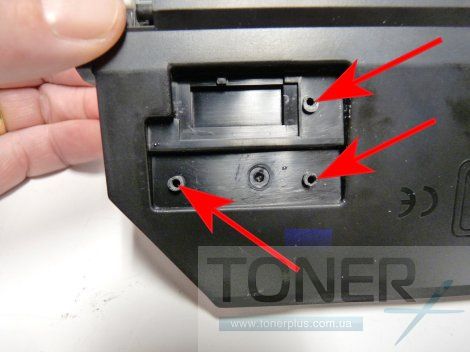

 Поместите держатель на чип и просверлите три отверстия в заклепках.

Поместите небольшое количество силиконовой замазки на кончики винтов и вставьте три длинных самореза в отверстия.

Картридж готов к роботе.
