Інструкція із заправлення картриджа Samsung MLT-D104S / ML-1660 / 1665 / 1667 / 1670 / 1671 / 1675 / 1677 / 1860 / 1865 / 1867, SCX-3200 / 3205 / 3207 / 3220

Інструкція із заправлення картриджа Samsung MLT-D104S / ML-1660 / 1665 / 1667 / 1670 / 1671 / 1675 / 1677 / 1860 / 1865 / 1867, SCX-3200 / 3205 / 3207 / 3220

Ресурс, стр.	1500
Относительно совместимый тонер:	Samsung ML-1210/1710 /2160 Xerox Phaser P8ex
Масса тонера:	75 грамм
Чип:	замена, прошивка, перепрошивка принтера



Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка
Канцелярский нож (скальпель)
Дрель
Саморезы

 Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии Samsung ML-1210/1710/2160
Фотобарабан  - SAMSUNG ML-1630/ 1660/ 1665/ 1667/ 1661/ 1670/ 1671/ 1675/ 1672/ 1676/ 1677/ 1860/ 1861/ 1865/ 1866/ 1867, SCX-3200/ 3205/ 3207/ 4500/ 4501 (ML-D1630A, MLT-D104S, MLT-D1043S)
Вал первичного заряда - Samsung ML-1660/1661/1665/1666/1667/1670/1675/1860/1861/1865/SCX-3200/3205/3207
Чистящее лезвие  - Samsung ML-1660/ML1665/ML1667/ML1865/SCX-3200/SCX-3205/SCX-3207/ML1661/ML1670/ML1671/ML1675/ML1676/ML-1860/ML-1861/ML-1865/ML-1866/MLT-D104S/MLT-D104X/MLT-D1043S
Вал переноса - Samsung ML-1660/ML1665/ML1667/ML1865/SCX-3200/SCX-3205/SCX-3207/ML1661/ML1670/ML1671/ML1675/ML1676/ML-1860/ML-1861/ML-1865/ML-1866/MLT-D104S/MLT-D104X/MLT-D1043S
Дозирующее лезвие - Samsung ML-1660/ML1665/ML1667/ML1865/SCX-3200/SCX-3205/SCX-3207/ML1661/ML1670/ML1671/ML1675/ML1676/ML-1860/ML-1861/ML-1865/ML-1866/MLT-D104S/MLT-D104X/MLT-D1043S

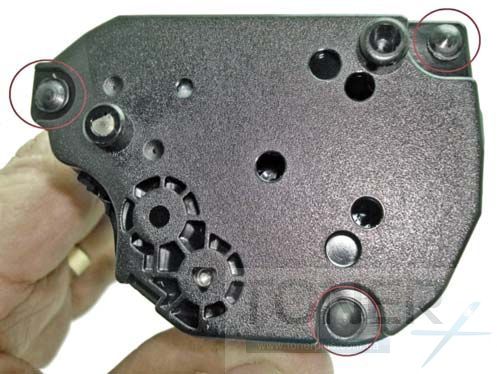

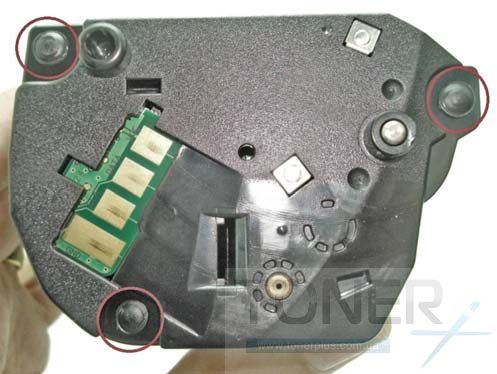

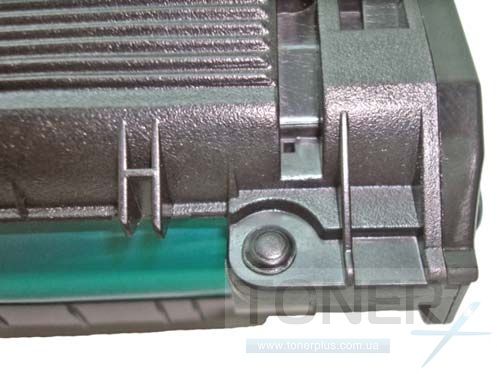

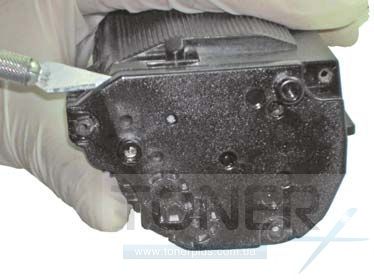

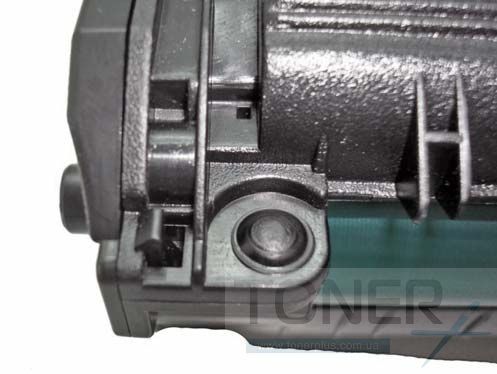

Острым ножом или скальпелём срезаем пластиковые заклепки на левой, правой крышке картриджа и верхней части картриджа.

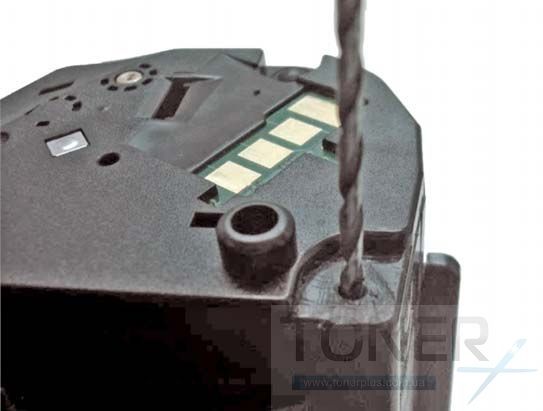

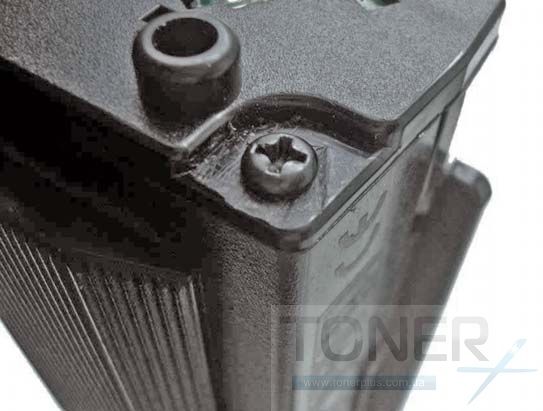

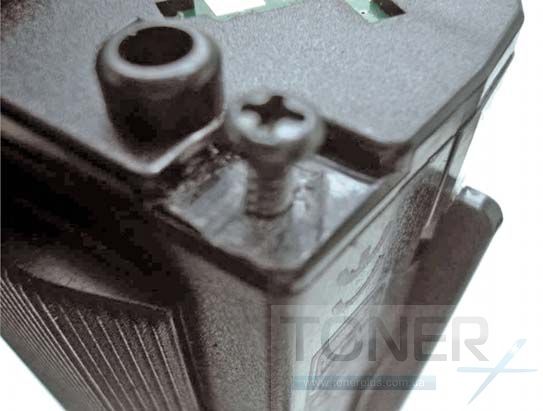

Затем высверливаем отверстия на их месте и вкручиваем на их место винты. Винты необходимо вкрутить до упора, чтобы правильно нарезать резьбу.

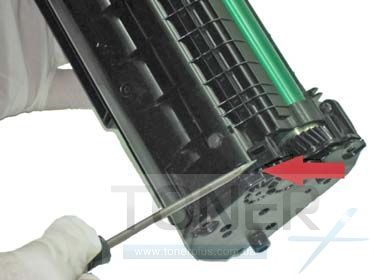

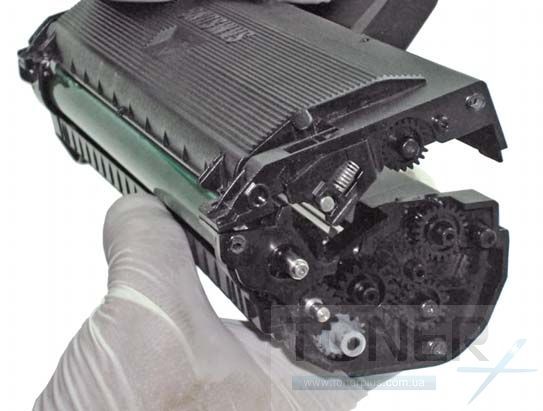

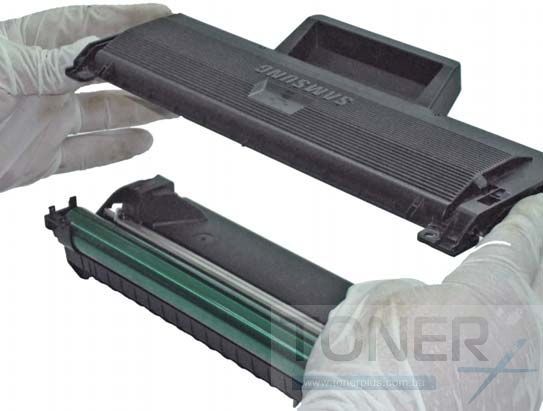

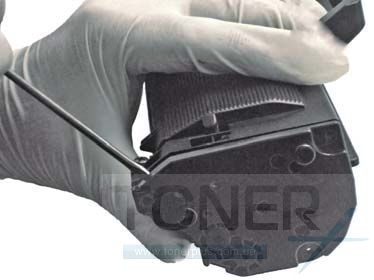

После того, как резьба нарезана, выкручиваем винты и с помощью острого ножа и отвертки снимаем боковые крышки и бункер отработки.

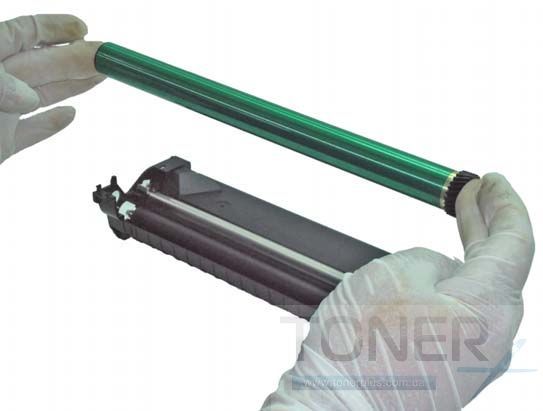

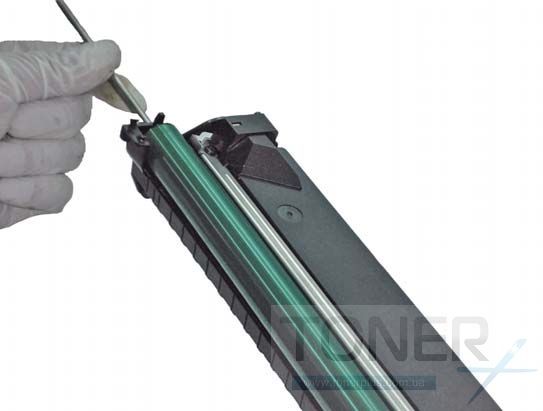

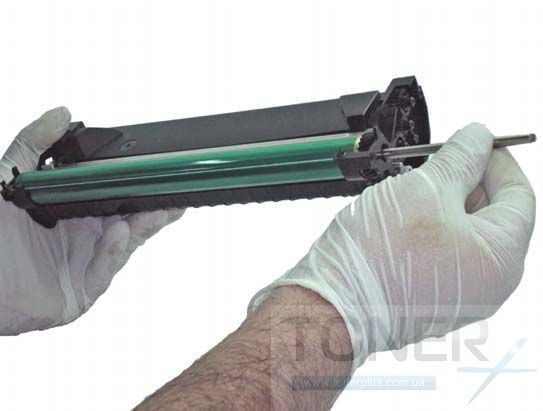

Снимаем барабан, вытащив ось слева направо.

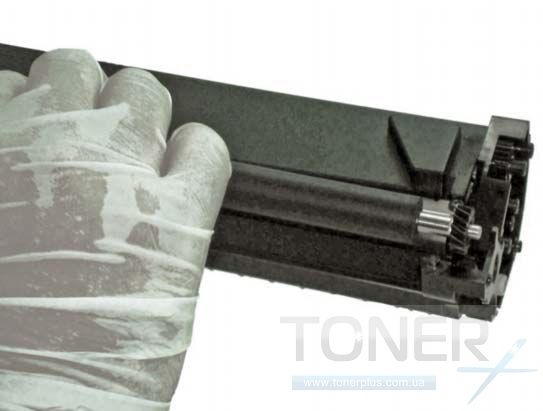

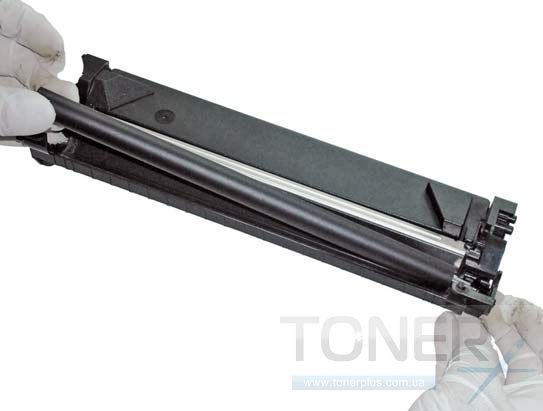

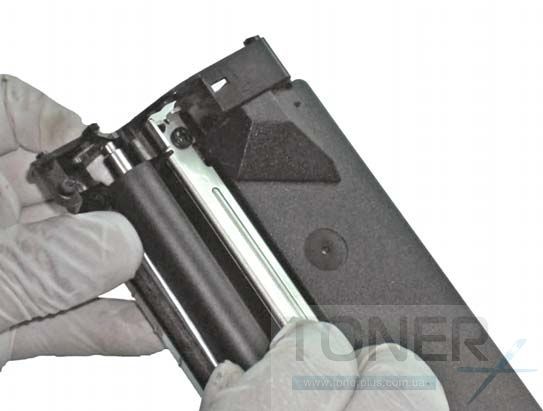

Затем снимаем вал переноса, поддев его со стороны без шестерни. Вал тщательно моем ватным диском смоченным в изопропиловом спирте.



Теперь вынимаем пробку.

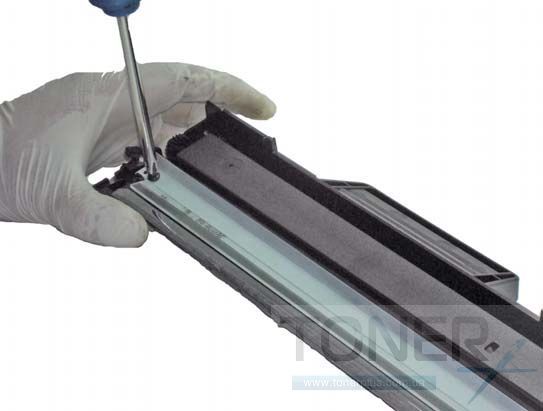

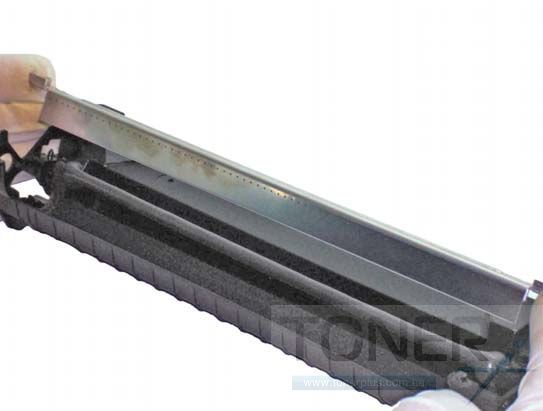

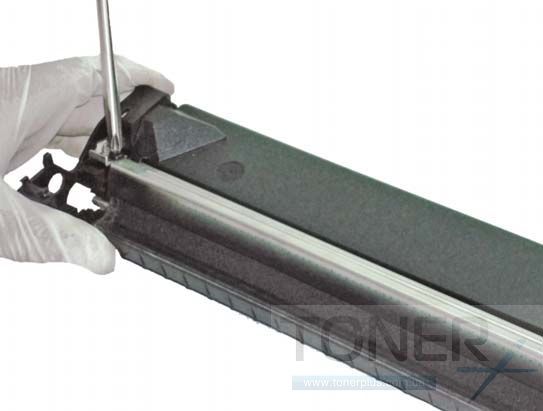

Откручиваем два винта и снимаем дозирующее лезвие.


Лезвие аккуратно чистим от остатком тонера. Будьте осторожны с кромкой лезвия, она очень легко повреждается.


Вычищаем картридж от остатков старого тонера и устанавливаем на место дозирующее лезвие и вал переноса.

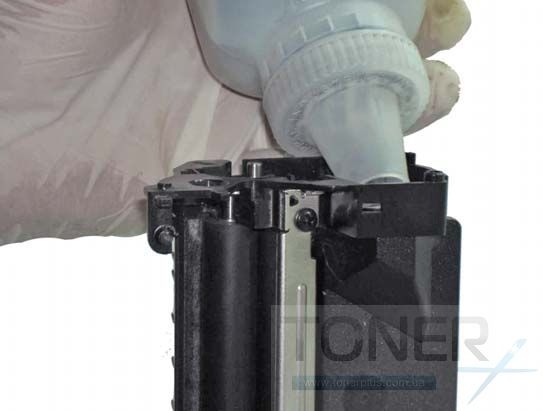

Засыпаем новый тонер. Для Samsung MLT-D104S - 80 грамм. В картриджах Samsung последняя буква модели  (D104S/ D104X) означает размер бункера. В отличии от картриджей HP, буква «X» на конце означает что картридж стартовый а не увеличенный.


Устанавливаем фотобарабан и переходим к бункеру отработки.


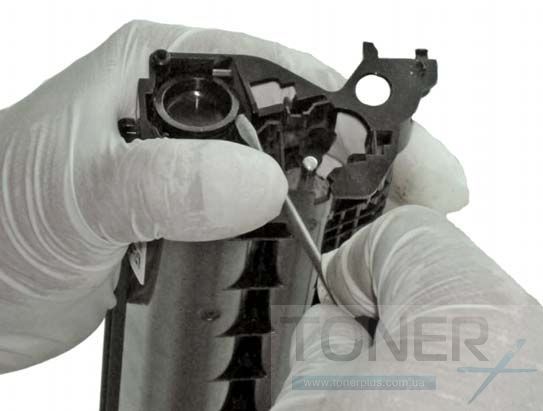

Снимаем вал первичного заряда и чистим его ватным диском смоченным в изопропиловом спирте.

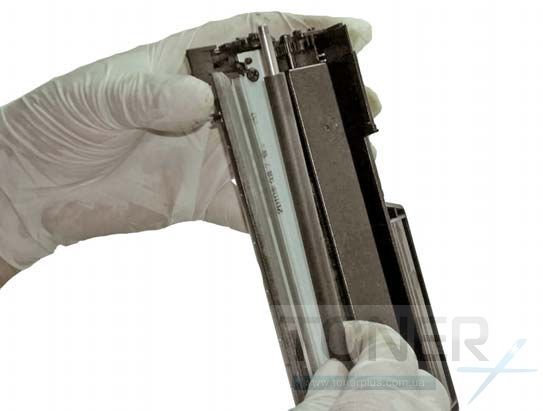

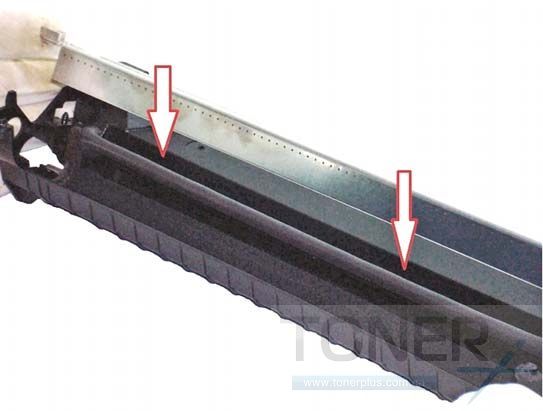

Откручиваем два винта и снимаем лезвие очистки. Вычищаем отработанный тонер и устанавливаем лезвие на место. Фиксируем его двумя винтами.


Устанавливаем на место вал первичного заряда, длинная ось должна быть со стороны шестеренок, и соединяем две половинки картриджа.

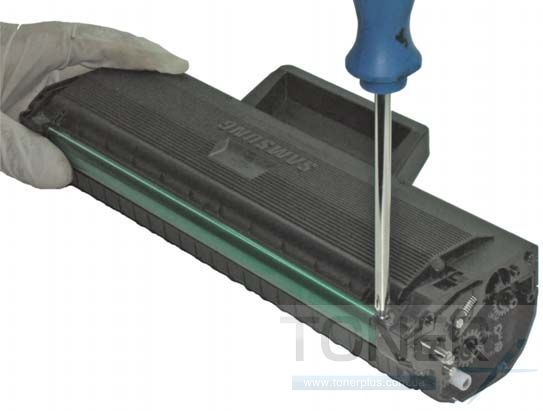

Фиксируем винтами бункер отработки.

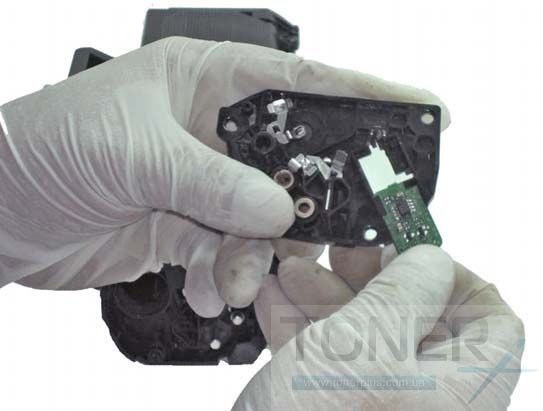

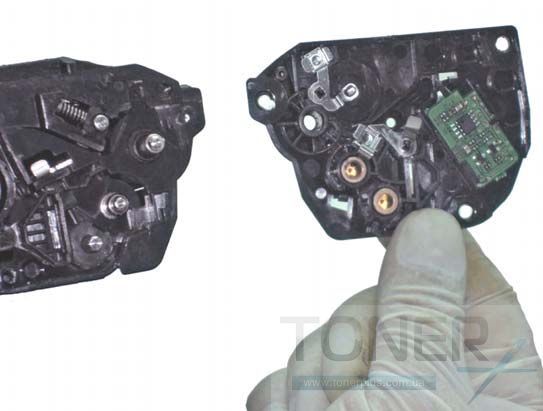

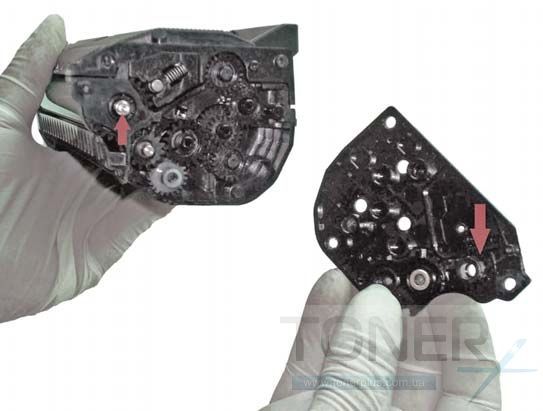

Правильно устанавливаем левую и правую крышки, меняем чип (Если аппарат не прошит) и фиксируем их винтами.

Картридж готов к работе.
