Інструкція із заправлення картриджа Samsung ML-D1630A / ML-1630 / ML-1631 / ML-1630S / SCX-4500

Інструкція із заправлення картриджа Samsung ML-D1630A / ML-1630 / ML-1631 / ML-1630S / SCX-4500

Ресурс, стр.	2000
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	80 грамм
Чип:	AT88SC0204C - замена или прошивка



В конструкции картриджа не предусмотрена крышка для фотовала и в комплекте они заворачиваются в плотную бумагу, поэтому практически на всех новых картриджах есть следы высыпавшегося тонера, что в последствии влияет на качество первых нескольких распечаток.



Необходимые инструменты для заправки картриджа

Пылесос
Маленькая плоская отвертка
Крестообразная отвёртка
Плоскогубцы
Дрель

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан  - SAMSUNG ML-1630/ 1660/ 1665/ 1667/ 1661/ 1670/ 1671/ 1675/ 1672/ 1676/ 1677/ 1860/ 1861/ 1865/ 1866/ 1867, SCX-3200/ 3205/ 3207/ 4500/ 4501 (ML-D1630A, MLT-D104S, MLT-D1043S)
Вал первичного заряда - Samsung ML-1630/1631/SCX- 4500
Чистящее лезвие  - SAMSUNG ML-1630/ 1630W/ SCX-4500/ 4500W
Вал переноса - SAMSUNG ML-1660/ 1630/ 1631/ 1660/ 1661/ 1665/ 1865/ SCX-3200
Дозирующее лезвие - Samsung ML-1630 / 1631 / 1660 / 1661 / 1665 / 1667 / 1675 /  1676 / 1860 / 1861 / 1865 / 1866 / SCX3200 / 3205 / 3207



 Инструкция по заправке картриджа:

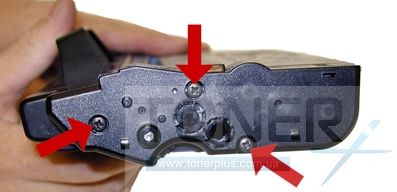

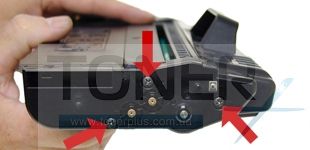

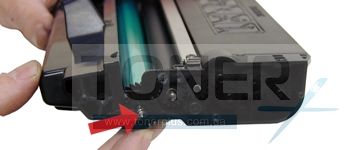

С правой стороны картриджа на боковой крышке открутите три винта.
С левой стороны картриджа также открутите три винта.

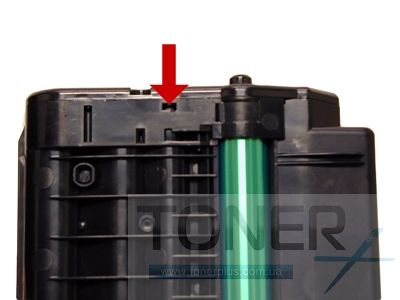

На той же левой стороне найдите верхние и нижние защелки, надавите на них маленькой плоской отвёрткой и снимите крышку.

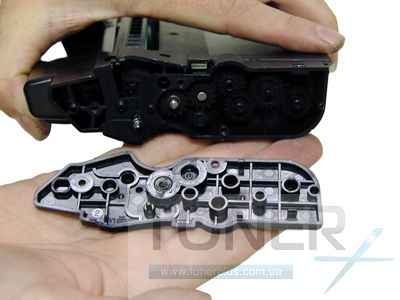

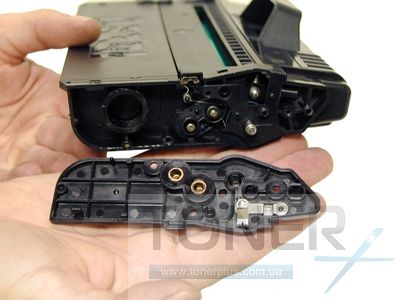

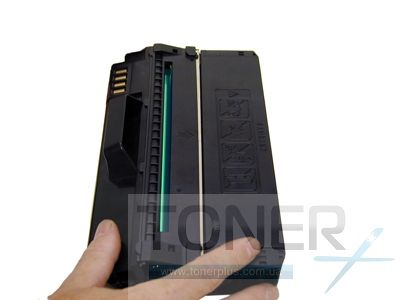

С правой стороны тоже необходимо снять крышку. Из-за того, что там нет защелки и крышка очень плотно сидит, необходимо поддеть её отверткой и вытащить.

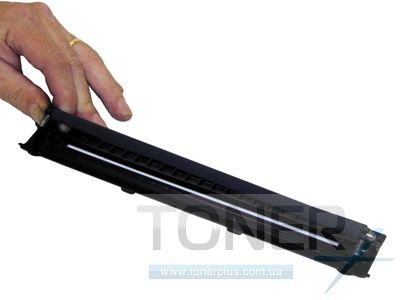

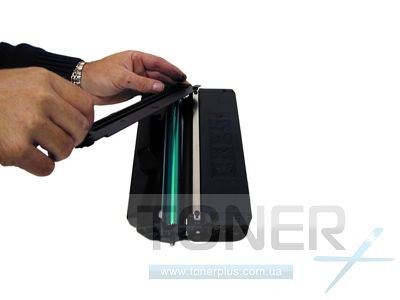

После снятия обеих боковых крышек, извлеките крышку вала переноса.

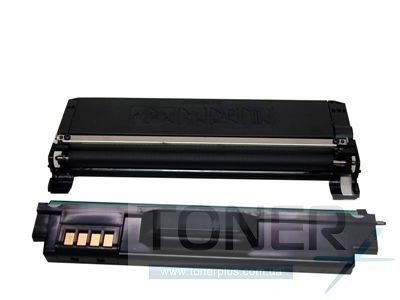

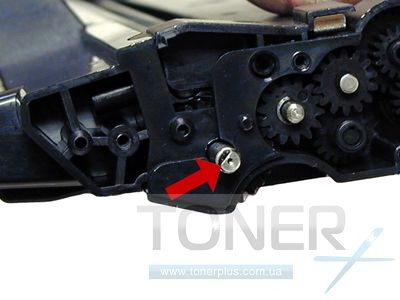

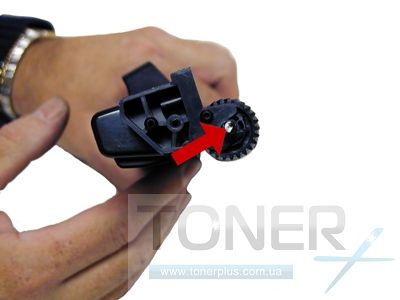

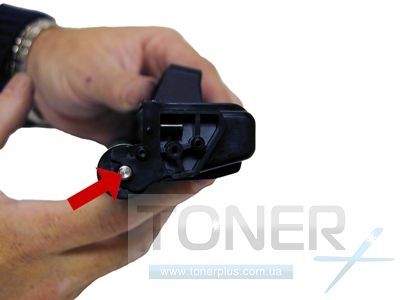

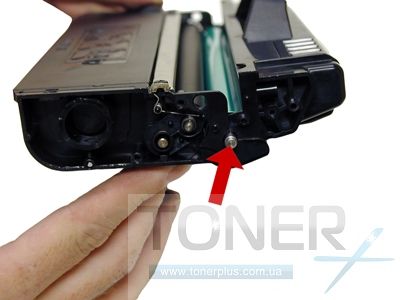

Извлеките металлическую ось фотобарабана с той стороны, где нет шестерней из креплений с обеих сторон тонерного отсека. Это разделит картридж на две половинки.

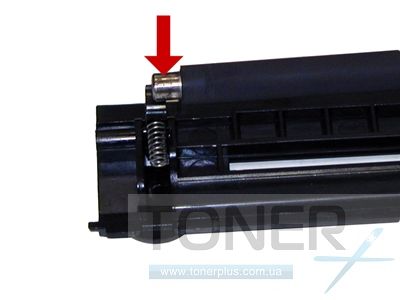

Извлеките вал первичного заряда. Очистите его ватным диском от остатков тонера.
Извлеките фотобарабан из картриджа

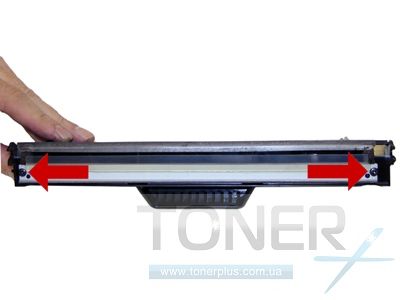

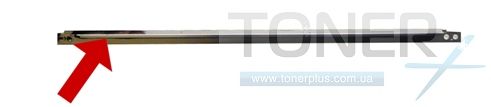

Открутите два винта на чистящем лезвии и снимите его. Лезвие очистите ватным диском смоченным в изопропиловом спирте.

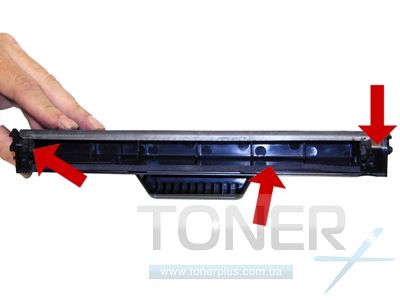

Очистите бункер отработанного тонера и убедитесь в том, что на поролоновые прокладки не попал тонер. Если на них есть тонер, очистите его ватной палочкой смоченной в изопропиловом спирте.

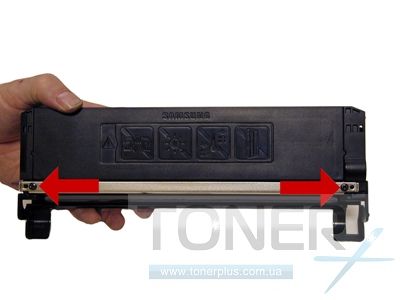

Установите лезвие обратно и зафиксируйте его двумя винтами.

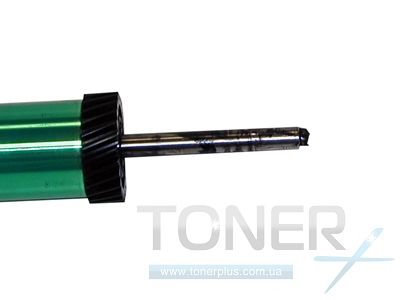

Металлические наконечники фотобарабана имеют проводящие свойства. Независимо от того, заменяете ли вы фотобарабан на новый или вставляете старый, необходимо Очистить старую токопроводящую смазку и нанести на наконечники новой.

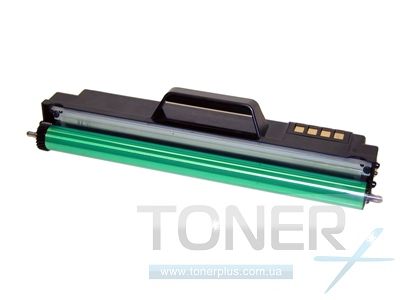

Вставьте фотобарабан обратно в половинку картриджа с бункером для отработки.

Переходим к другой половинке картриджа.

С помощью плоской отвёртки снимите пробку закрывающая бункер с тонером. Очистите бункер от остатков тонера, для этого лучше использовать тонерный пылесос или компрессор.

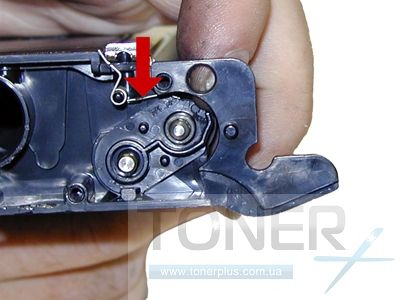

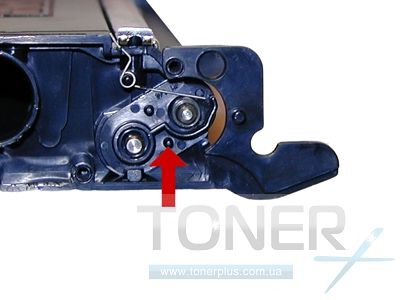

Рядом с пробкой найдите двойную пластиковую втулку и контактную пружину.

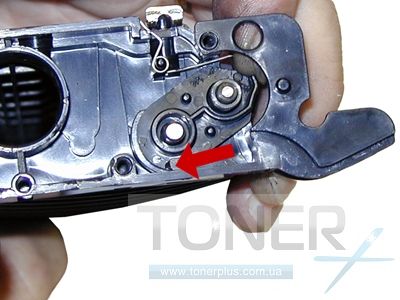

Возьмите длинный конец пружины и переместите, чтобы она находилась выше пластиковой втулки.

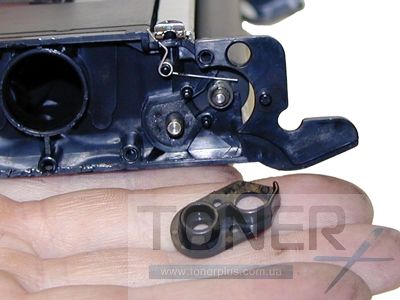

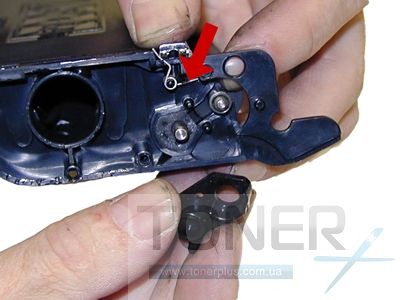

Придерживая пружину, снимите втулку. Будьте осторожны, чтобы не потерять пружину.

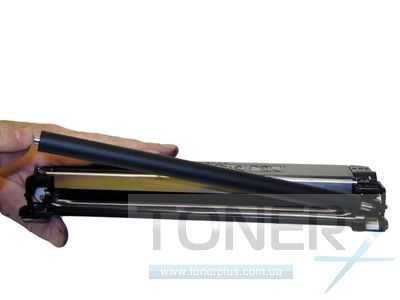

Снимите вал переноса, придерживая его за металлический наконечник. Очистите вал от остатков тонера.

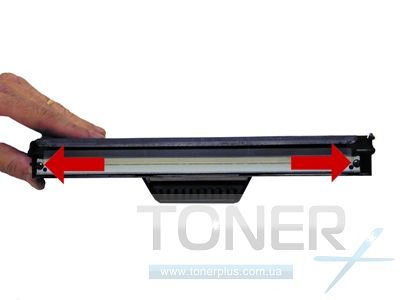

Открутите два винта расположенных на дозирующем лезвии и снимите его. Очистите бункер от остатков тонера.

Убедитесь в том, что уплотняющие прокладки дозирующего лезвия и магнитного вала очищены и не повреждены.

Тщательно прочистите дозирующее лезвие, если вы этого не сделаете, то при печати принтер будет полосить. Для прочистки используйте изопропиловый спирт.

Установите лезвие на место и зафиксируйте его винтами.

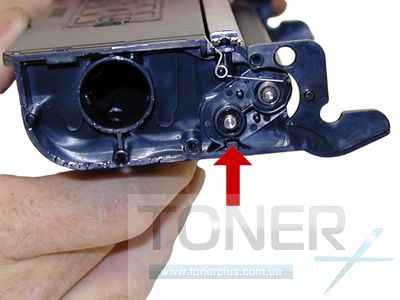

Придерживая пружинку, установите двойную втулку обратно. Убедитесь в том, что она ровно встала на свое место.

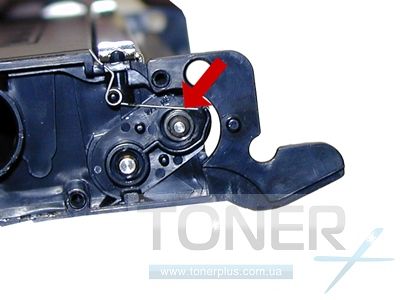

Установите пружинку так, чтобы ее длинный конец касался магнитного вала.

Засыпаем тонер в картридж, закройте бункер пробкой и проверте, не высыпается ли тонер из закрытой ёмкости.

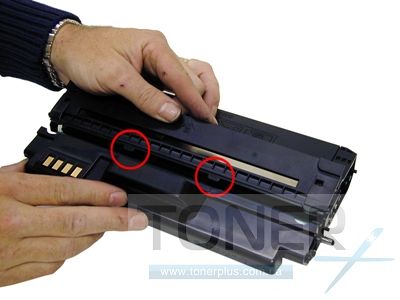

Соедините обе половинки картриджа. Убедитесь в том, что две заглушки по середине находятся под бункером для отработки.

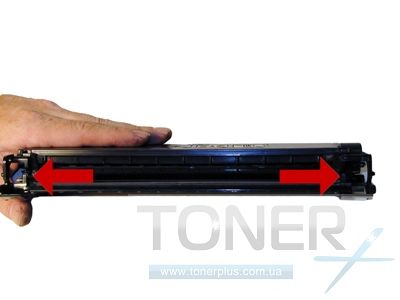

Выровняйте ось фотобарабана так, чтобы вы смогли свободно одеть крышку. Вставьте крышку.

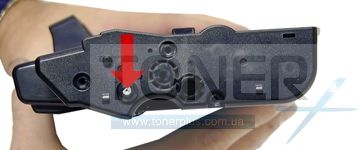

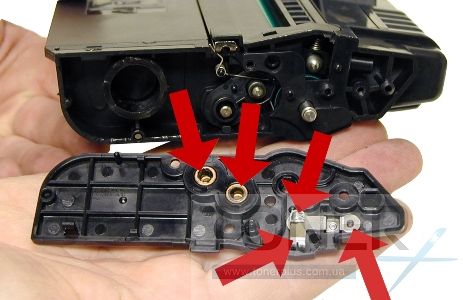

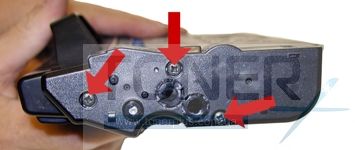

Оденьте левую и правую крышки картриджа и зафиксируйте их винтами.

Замена чипа

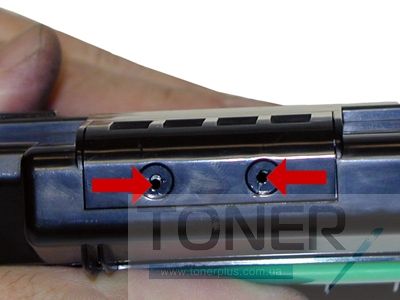

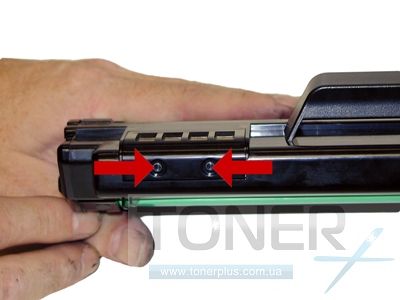

С помощью дрели высверливаем две заклёпки в крышке для чипа. Снимаем крышку, ставим новый чип и прикручиваем его двумя винтами.

Картридж готов к работе
