Інструкція із заправлення картриджа Samsung ML-1610D2 ML-2010D3 ML-1610/1615/1620/1625/2010/2015/2020/2510/2570/2571N/SCX-4321/4521F

Інструкція із заправлення картриджа Samsung ML-1610D2 ML-2010D3 ML-1610/1615/1620/1625/2010/2015/2020/2510/2570/2571N/SCX-4321/4521F

Ресурс, стр.	2000
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	80-95
Чип:	Нет

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан  - SAMSUNG ML-1610/1615/1640/1641/2010/2015/2240/2241/2510/2570/2571/SCX-4321/4521/XEROX Phaser 3117/3122/3124/PE220 (ML-1610, ML-2010, MLT-D108S, SCX-4521, S
Вал первичного заряда - ML-1610/1615/1640/1641/2010/2015/2240/2241/2510/2570/2571/SCX-4321/4521/XEROX Phaser 3117/3122/3124/PE220 (ML-1610, ML-2010, MLT-D108S, SCX-4521, SCX-D4725) MLT-D117S (SCX-4650/SCX-4655)
Чистящее лезвие  - ML-1610/1615/1640/1641/2010/2015/2240/2241/2510/2570/2571/SCX-4321/4521/XEROX Phaser 3117/3122/3124/PE220 (ML-1610, ML-2010, MLT-D108S, SCX-4521, SCX-D4725) MLT-D117S (SCX-4650/SCX-4655)
Вал переноса - ML-1610/1615/1640/1641/2010/2015/2240/2241/2510/2570/2571/SCX-4321/4521/XEROX Phaser 3117/3122/3124/PE220 (ML-1610, ML-2010, MLT-D108S, SCX-4521, SCX-D4725) MLT-D117S (SCX-4650/SCX-4655)
Дозирующее лезвие - ML-1610/1615/1640/1641/2010/2015/2240/2241/2510/2570/2571/SCX-4321/4521/XEROX Phaser 3117/3122/3124/PE220 (ML-1610, ML-2010, MLT-D108S, SCX-4521, SCX-D4725) MLT-D117S (SCX-4650/SCX-4655)

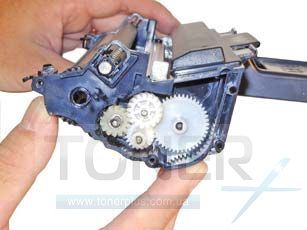

Справой стороны картриджа откручиваем два винта и снимаем крышку.


Затем откручиваем два винта сверху и снимаем бункер отработки.

На чистящем лезвии откручиваем 2 винта.

Снимаем чистящее лезвие и вычищаем бункер от старого тонера. Лезвие также чистим от остатков тонера и устанавливаем обратно.

Фиксируем лезвие двумя винтами.
Откладываем бункер и переходим к картриджу: Откручиваем слева от ручки два винта и снимаем крышку.

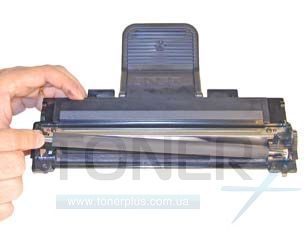

Снимаем вал первичного заряда и фотобарабан. Очищаем их ватным диском смоченным в изопропиловом спирте.


Затем вытаскиваем пробку, удаляем крепление и снимаем вал переноса. Вал также тщательно чистим ватным диском смоченным в изопропиловом спирте.


Откручиваем два винта и снимаем дозирующее лезвие. Запомните положение, в котором находится пружина, отмеченная стрелкой.

Запомните положение, в котором находится пружина, отмеченная стрелкой.

Тщательно вычищаем остатки старого тонера и устанавливаем обратно лезвие, предварительно протерев его сухой чистой тряпкой.

Лезвие фиксируем двумя винтами.

Устанавливаем в правильное положение пружину, а также ставим на место вал переноса и его крепление.

Нанесите немного токопроводящей смазки на контакты вала переноса и фотобарабана.

Устанавливаем на место фотобарабан и вал первичного заряда.


Засыпаем новый тонер. Для ML-1610 - 80 грамм.
Ставим на место левую крышку и бункер отработки, и фиксируем их винтами.


Затем ставим на место правую крышку, следим чтобы она правильно стала  и фиксируем ее винтами.

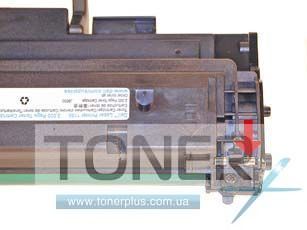

Замените предохранитель при необходимости (предохранитель на этом картридже не блокирует работу, но при каждом включении будет просить заменить картридж).

Картридж готов к работе.
