Ресурс, стр. |
975 |
|
Относительно совместимый тонер: |
HP LJ P1505/P1005/1102 |
|
Масса тонера: |
80 грамм |
|
Чип: |
печать не блокирует |
Необходимые материалы:
Крестовая отвертка
Маленькая плоская отвертка
Плоскогубцы
Ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка
Тонер для использования в серии HP LJ P1505/P1005
Фотобарабан - Диаметр 24 мм, длина 24,5см. M15/M28/CF244
Вал первичного заряда - HP P1505 или CB435A / CB436A / CF283A /CE285A
Чистящее лезвие - HP P1505 или CB435A / CB436A / CF283A / CE285A
Вал магнитный – очень похожий на 1505 но длиннее на 3 милиметра. M15/M28/CF244
При помощи маленькой плоской отвёртки снимите торцевую заглушку с фотобарабана.

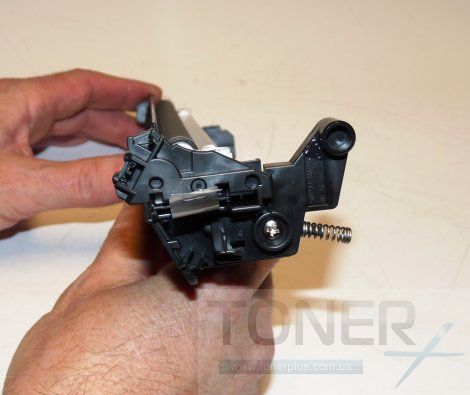

С помощью плоскогубцев отпустите обе пружины натяжения бункера.

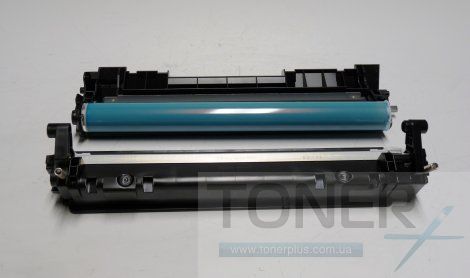

Сдвиньте половинку картриджа с бункером отработки / фотобарабана в левую сторону. Рассоедините две половины картриджа.
В половинке картриджа с бункером отработки снимите фотобарабан, для этого поднимите его со стороны шестерни. Скрутите его с оси и выньте его.
Снимите вал первичного заряда и очистите его от остатков тонера ватным диском смоченным в изопропиловом спирте.
Открутите два винта и снимите чистящее лезвие (ракель)
Очистите весь отработанный тонер из бункера. Будьте осторожны, чтобы не повредить уплотнительное лезвие, расположенное рядом с ракелем. Если уплотнительное лезвие согнуто или повреждено каким-либо образом, картридж потеряет герметичность и будет сыпать тонером. Осторожно очистите все уплотнения ватной палочкой смоченной в изопропиловом спирте.
Установите чистящее лезвие на место и прикрутите его двумя винтами.

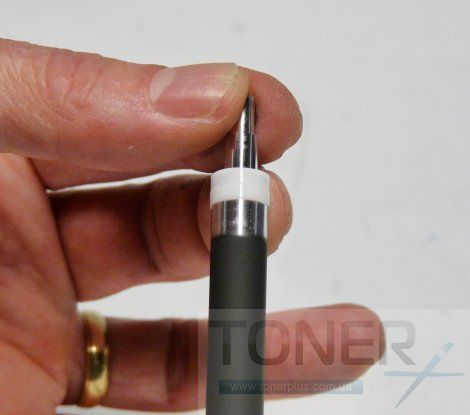

Нанесите небольшое количество токопроводящей смазки на сторону держателя вала и установите вал первичнного заряда.
Поместите небольшое количество графитовой смазки на металлическую ось барабана.
Установите фотобарабан, аккуратно накручивая его на ось.
Отложите половинку картриджа с фотобарабаном и переходим к другой половинке.
Открутите два винта на боковой крышке картриджа.

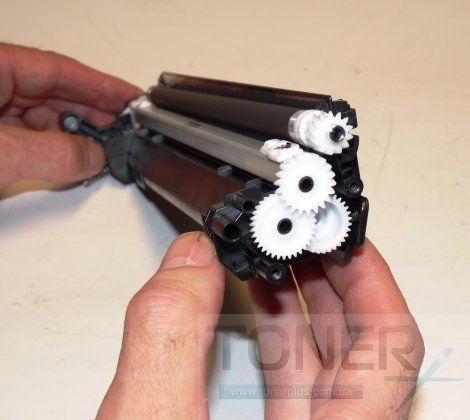

Снимите три шестерни, как показано на рисунке. Шестерню шнека оставьте на месте.
С другой стороны открутите один винт и снимите боковую крышку.
Снимите магнитный вал. Будьте осторожны с втулками, они очень хрупкие. Магнитный вал очистите от тонера с помощью ватного диска смоченного в изопропиловом спирте.
Открутите два винта на дозирующем лезвии и осторожно снимите лезвие. Он удерживается на месте с помощью уплотнителя.
Аккуратно очистите оставшийся тонер в бункере. Внимательно осмотрите уплотнители, тонер не должен на них попасть. Если на них попал тонер вычистите его с помощью ватной палочки смоченной в изопропиловом спирте.

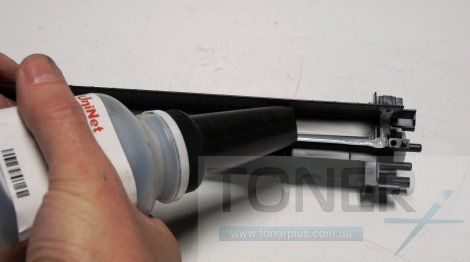

Засыпьте тонер в бункер
Установите дозирующее лезвие и зафиксируйте его двумя винтами.
Установите левую боковую крышку и прикрутите её винтом

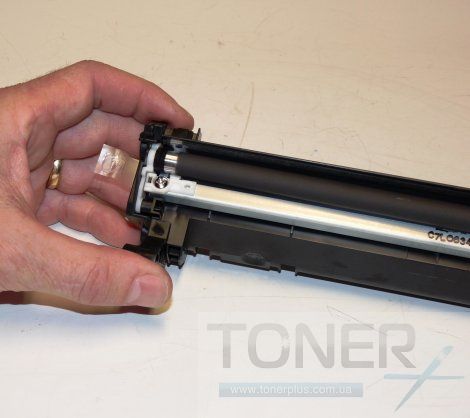

Установите магнитный вал, сначала сторону с чёрной втулкой. проворачивайте вал до тех пор, пока ключ не зафиксируется на месте.
Установите три шестерни, как показано на рисунке.
Установите вторую боковую крышку и закрутите её на два винта

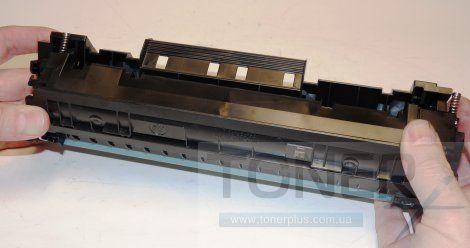

Соедините обе половинки картриджа. Сдвиньте их так, чтобы круглые шарнирные, штифты вписывались в соответствующие отверстия.

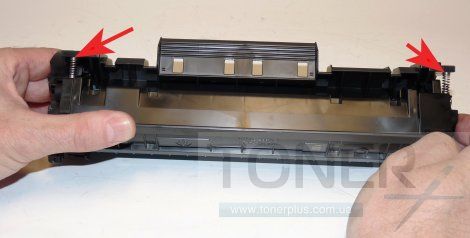

Установите и выровняйте распорочный пружины.
Установите торцевую крышку фотобарабана и зафиксируйте ее винтом. Удостоверьтесь, что клеенная деталь, предварительно отделяемая друг от друга, плотно соединяется. Повторно приклеивать ее не нужно.
Замените чип, нажав на язычок и поднимая чип вверх. (чип работу не блокирует, но увеличивает расход тонера)

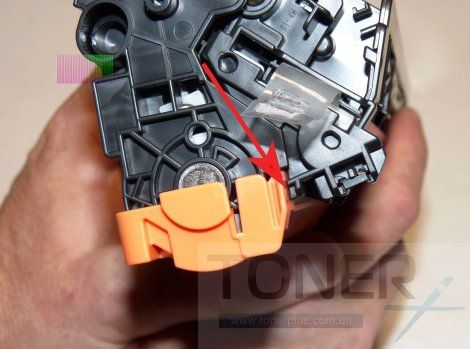

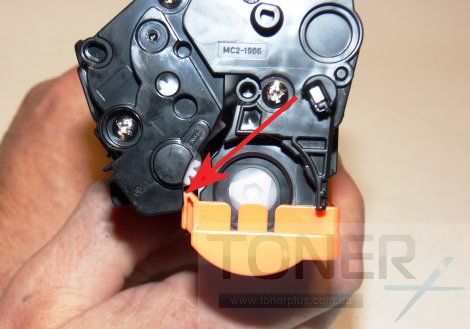

Закрепите крышку барабана на месте. Убедитесь, что крышка разделяет две половины, как показано на рисунке.
Картридж готов к работе.
