Інструкція із заправлення картриджа HP Q6000A / Q6001A / Q6002A / Q6003A / 124A Color LJ 1600 / 2600 / 2605 / CM1015 / CM1017 / Canon Cartridge 707Bk / 707C / 707M / 707Y / LBP-5000 / 5200

Інструкція із заправлення картриджа HP Q6000A / Q6001A / Q6002A / Q6003A / 124A Color LJ 1600 / 2600 / 2605 / CM1015 / CM1017 / Canon Cartridge 707Bk / 707C / 707M / 707Y / LBP-5000 / 5200

Ресурс, стр.	2500
Относительно совместимый тонер:	HP 1600/2600/3600 (1025/1215)
Масса тонера:	90
Чип:	Работу не блокирует. Замена или отключение через меню для HP CLJ 1600/2600/2605 («Игнор. вывод»)

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Канцелярский нож (скальпель)
Кусачки
Дрель
Пила
Молоток

Необходимые принадлежности:
Присыпка фотобарабана (тальк)
Одноразовая тряпчастая салфетка (ватный диск)
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP CLJ CP1025 / 1215
Фотобарабан  - HP Color LaserJet 1600 / 2600 / 2600n / 2605 / CM1015 / CM1017 / CANON LBP 5000 / 5200 / HP Q6000 / CANON 707
Вал первичного заряда - HP Color LaserJet CP1215/ 1515/ CM1415/ CLJ 2600/ 3800 / CB540A / CE250A / Q6000A / Q6470A
Чистящее лезвие  - HP Color LaserJet 1600 / 2600 / 2600n / 2605 / CM1015 / CM1017 / CANON LBP 5000 / 5200 / HP Q6000 / CANON 707
Вал переноса - HP Color LaserJet 1600 / 2600 / 2600n / 2605 / CM1015 / CM1017 / CANON LBP 5000 / 5200 / HP Q6000 / CANON 707
Дозирующее лезвие - HP Color LaserJet 1600 / 2600 / 2600n / 2605 / CM1015 / CM1017 / CANON LBP 5000 / 5200 / HP Q6000 / CANON 707

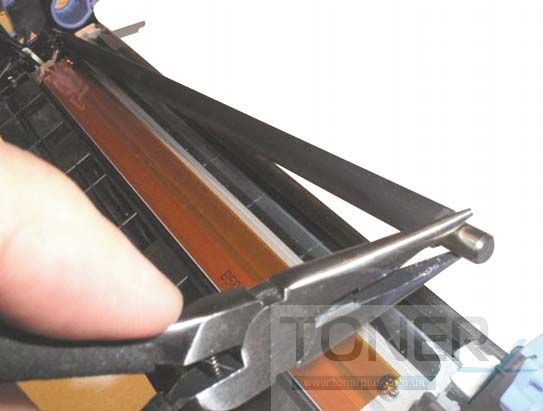

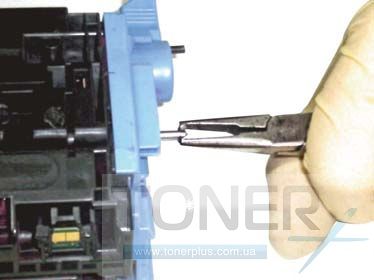

Отыщите металлический штифт и просверлите рядом с ним отверстие, чтобы зацепить его плоскогубцами и аккуратно извлечь его. Данную процедуру можно сделать при помощи паяльника с очень тонким жалом. Возле шкива  провалите паяльником маленькую дырочку, чтобы зацепить его и извлечь.

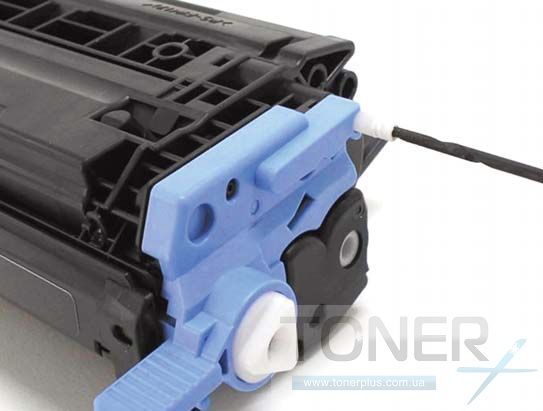

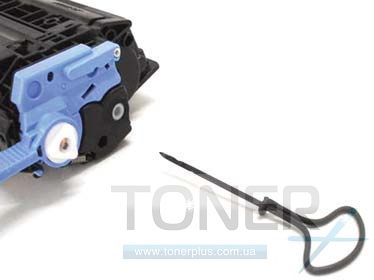

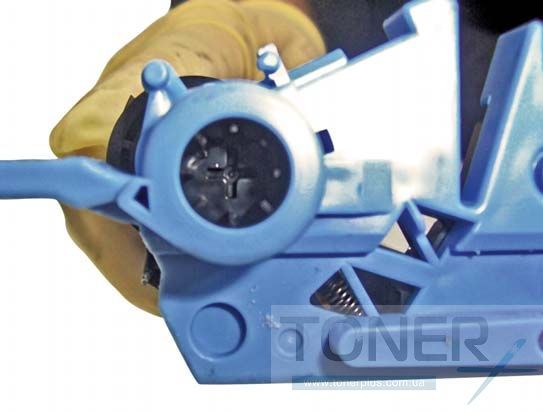

Разверните картридж и найдите белый пластиковый штифт. Вкрутите в него специальный инструмент (подойдет обычный шуруп) и аккуратно достаньте его.

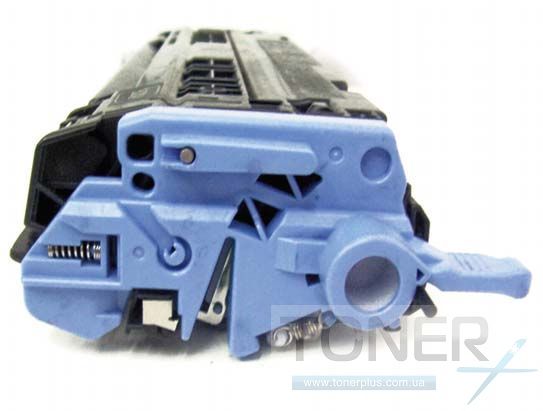

Снимите часть защитной шторки фотобарабана

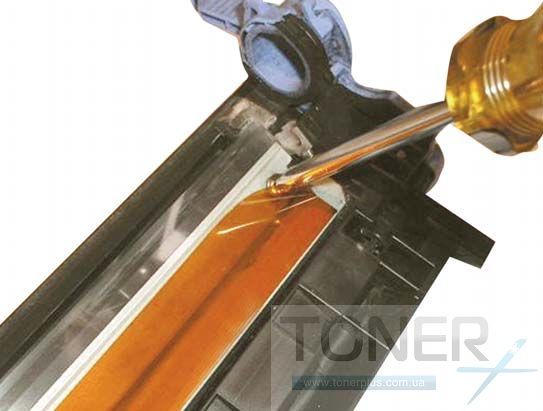

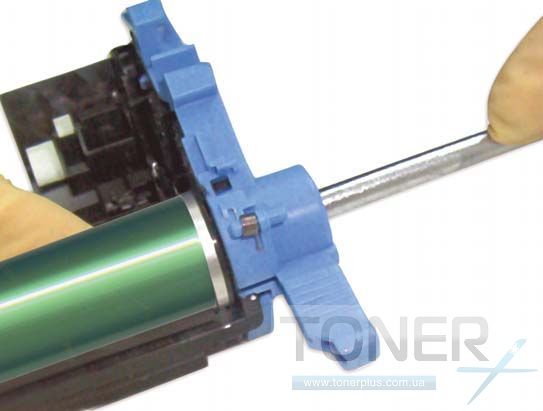

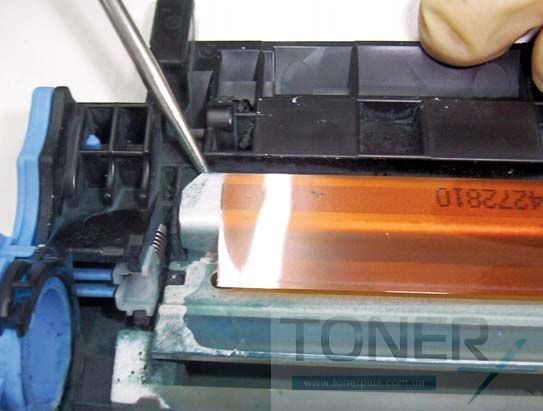

Вставьте между половинками картриджа плоскую отвертку и раздвиньте половинки как показано на рисунке.

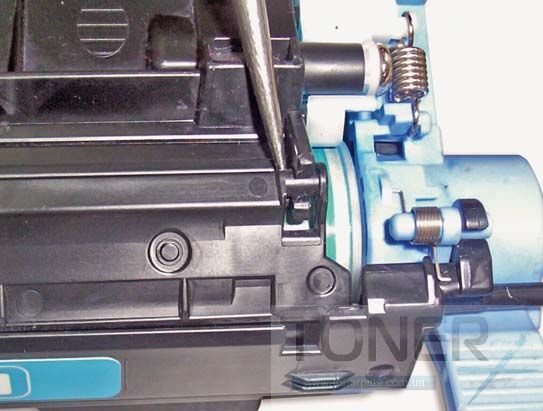

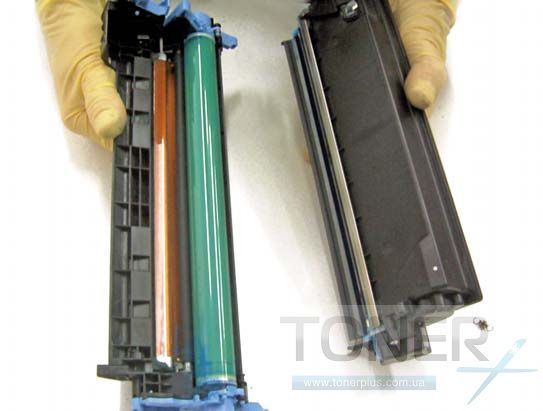

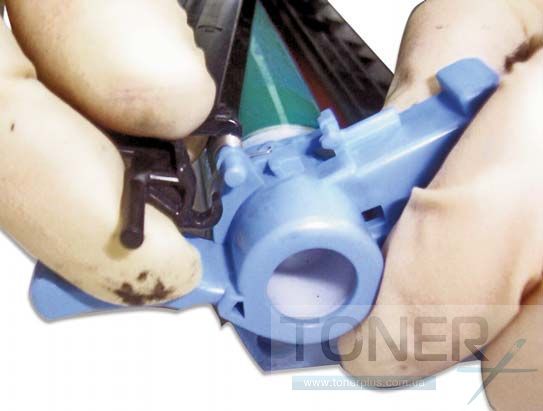

Снимите стягивающие пружины и разделите картридж на две части.

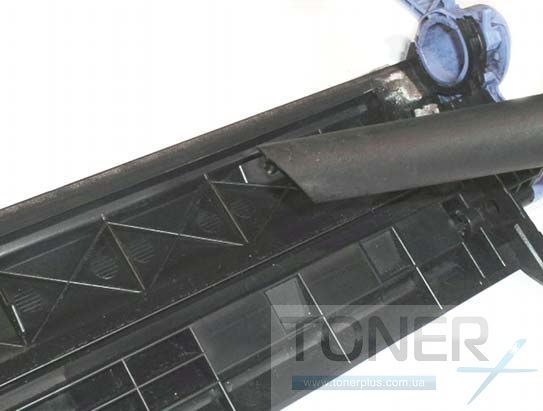

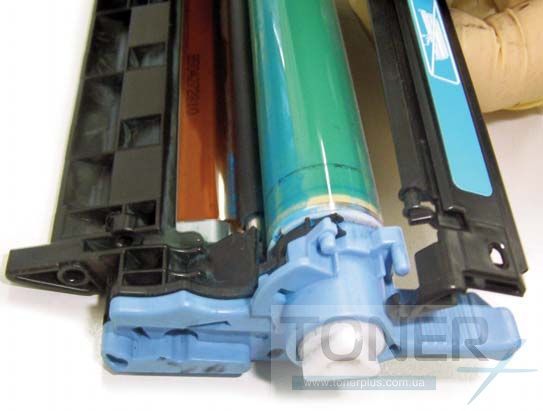

Возьмите половину картриджа с фотобарабаном и снимите оставшуюся часть шторки фотобарабана.

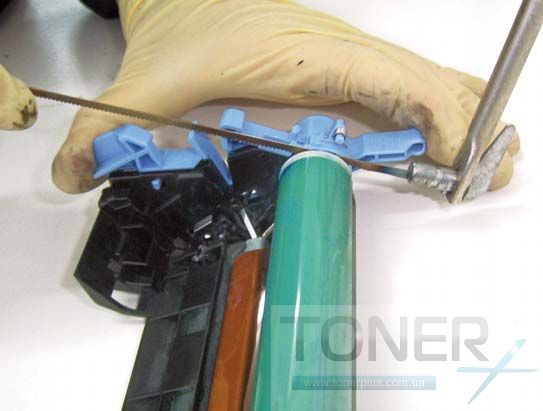

В этой модели картриджа барабан не снимается, поэтому для доступа к бункеру для отработанного тонера требуется спилить его.

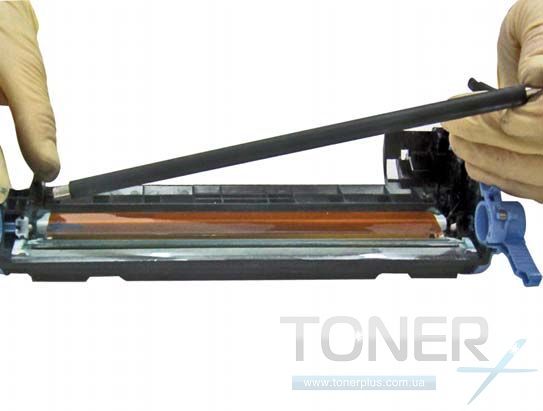

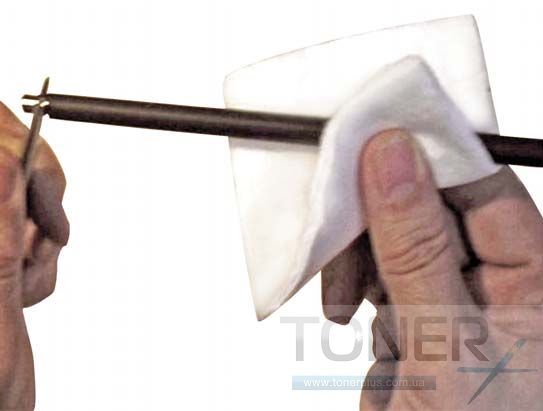

Снимите вал первичного заряда и протрите его от остатков тонера ватным диском смоченным в изопропиловом спирте..

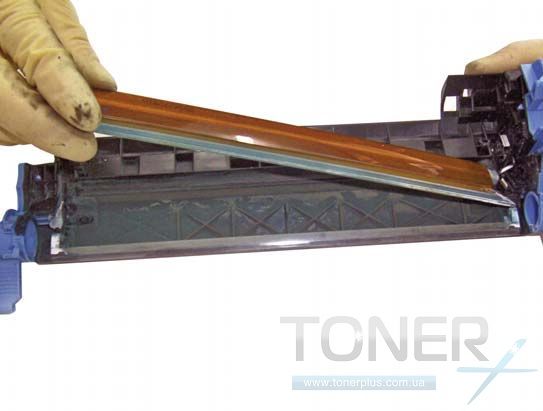

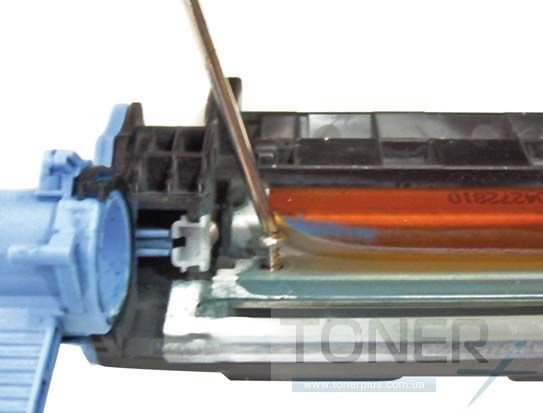

Открутите два винта, снимите лезвие очистки и очистите его от тонера сухой чистой тряпкой. Осмотрите кромку лезвие на наличие дефектов.

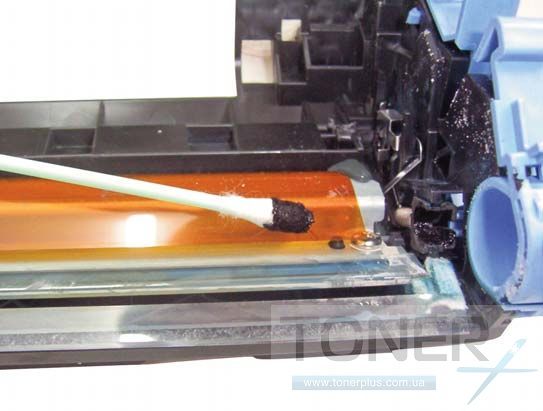

Тщательно вычистите бункер от отработанного тонера и установите лезвие обратно.

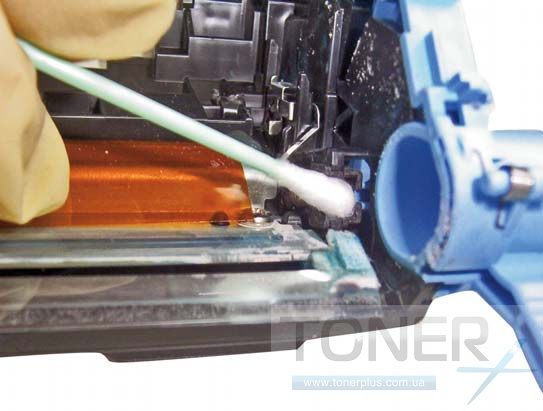

Очищаем крепление вала первичного заряда от грязи и наносим токопроводящую смазку.

Устанавливаем вал первичного заряда.

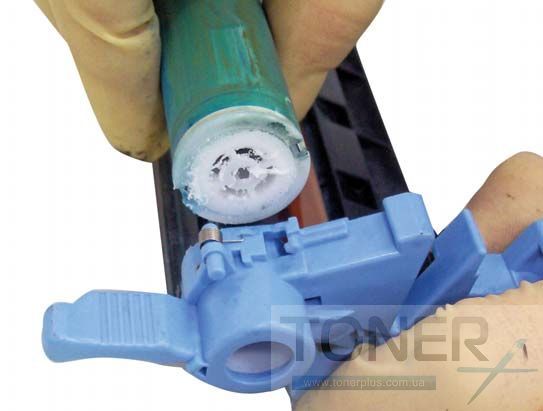

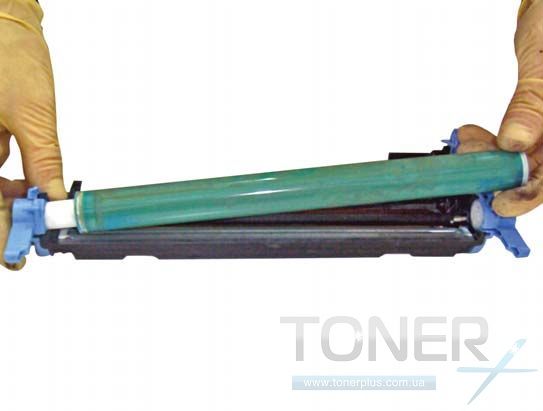

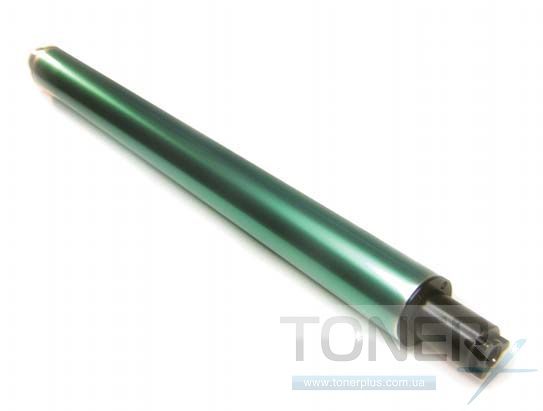

Берем новый фотобарабан со специальным креплением. Устанавливаем их как показано на картинке.

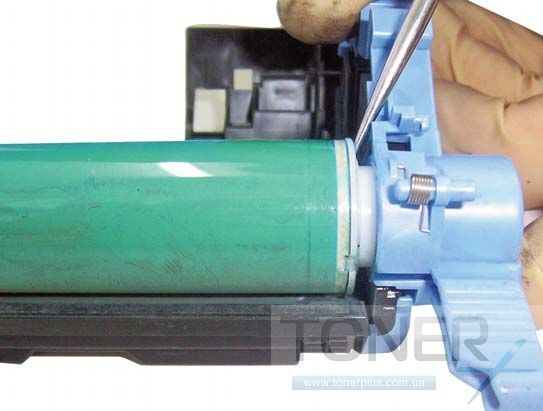

Вставляем отвертку и проверяем чтобы втулка ровно встала и защелкнулась.

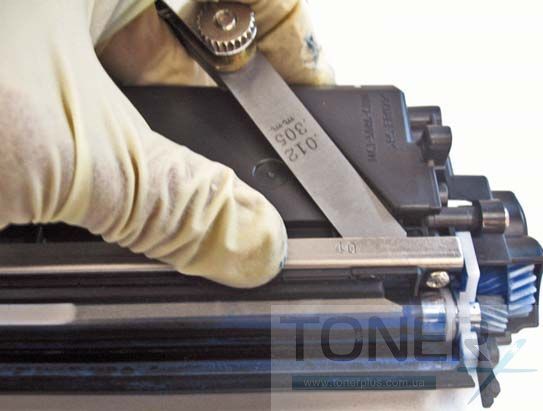

Переходим ко второй половинке картриджа: С помощью щупа (маленькой плоской отвертки) определяем зазор между бункером для тонера и лезвием подбора. Это необходимо для точного позиционирования лезвия во время окончательной сборки.

Откручиваем справа два винта и снимаем белую контактную пластину.

Теперь откручиваем два винта слева и снимаем крышку и шестерни.

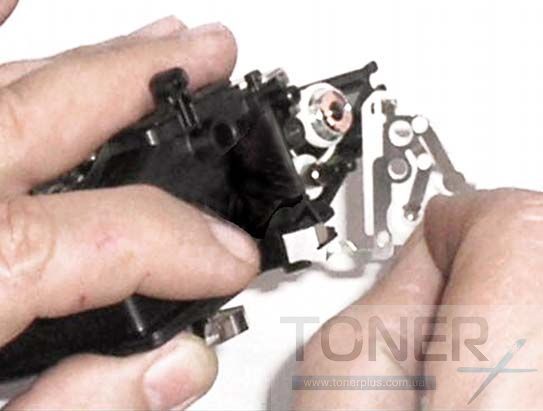

Под шестернями находим белую пластину. Снимаем ее тоже.

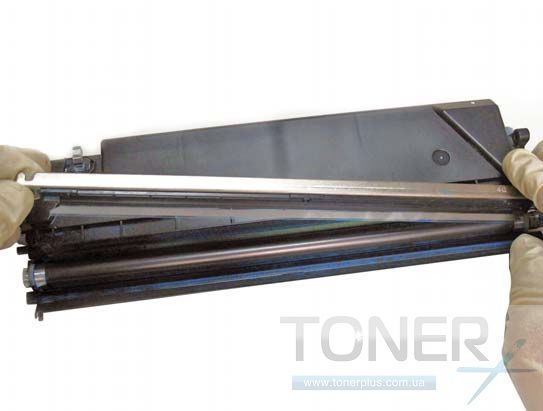

Откручиваем винты, которые держат дозирующее лезвие, снимаем его и протираем чистой тряпкой смоченную изопропиловым спиртом. Будьте очень внимательны, так как лезвие очень тонкое и его легко повредить.

ВНИМАНИЕ: Очень много инженером рекомендуют не снимать дозирующее лезвие, так как оно имеет определенный зазор который проблемно потом выставить. Бункер для тонера можно вычистить и засыпать  без снятие лезвия.

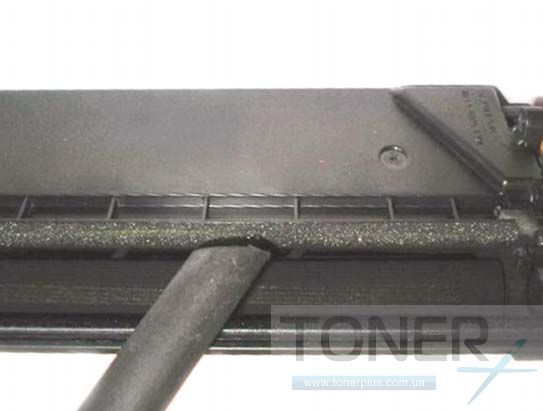

Снимаем вал переноса и тщательно чистим его от остатков тонера.

Тщательно удаляем остатки старого тонера и засыпаем новый. Для HP Q6000A / Canon 707BK - 90 грамм, для HP Q6001A / Q6002A / Q6003A / Canon 707C / 707M / 707Y - 70 грамм. Никоем случае не смешивайте остатки старого тонера с новым тонером, будет себе дороже.


Ставим на место белую пластину, шестеренки и крышку слева, далее ставим вал переноса. Прокрутите окуратно пальцами вал переноса и удостоверьтесь что тонер ложится на него ровным слоем, без бугром и пропусков.

Ставим на место белую пластину справа.

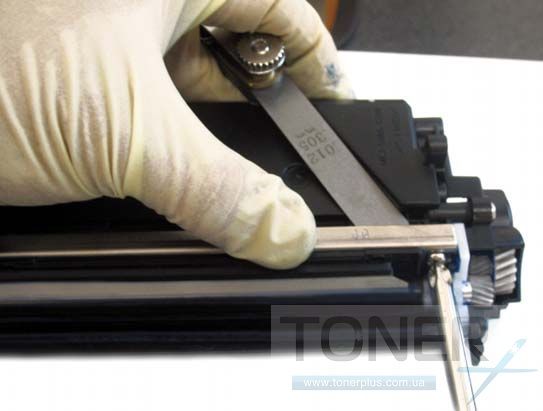

Теперь с помощью щупа выставляем правильный зазор и крепим лезвие подбора.

Соединяем обе половины картриджа и скрепляем их штифтами.

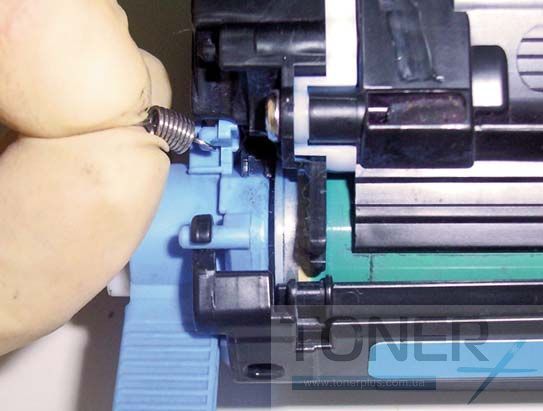

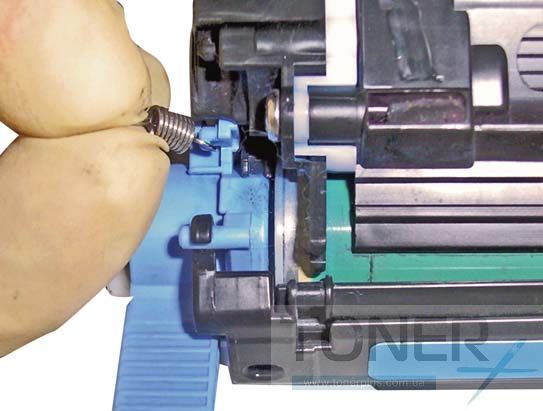

Одеваем пружины: Блестящая всегда находится со стороны белого пластикового штифта, а с черной отметкой (Либо целиком черная) со стороны металлического.

Соединяем две половины шторки фотобарабана и крепим ее на картридж.

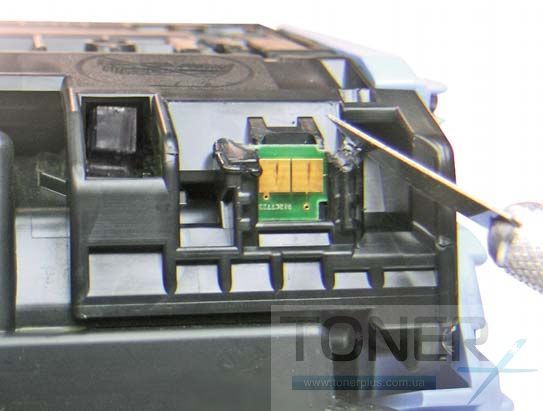

Меняем чип (Чип менять не обязательно, работу принтера не блокирует).

Картридж готов к работе.
