Як працює кольоровий лазерний принтер із роздільними картриджами та фотобарабанами.

Як працює кольоровий лазерний принтер із роздільними картриджами та фотобарабанами.

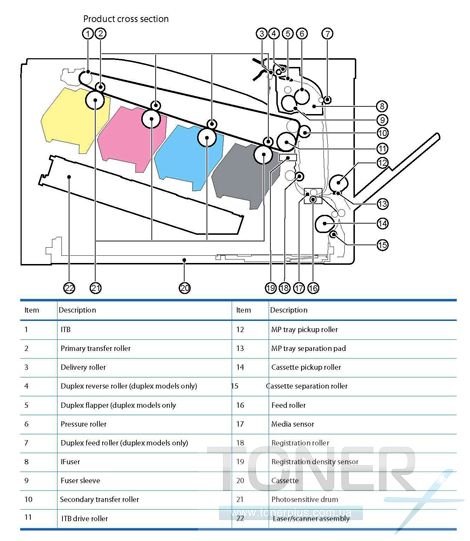

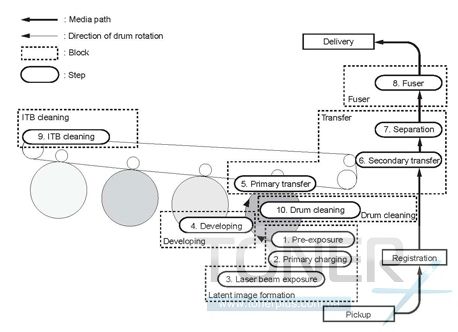

Процесс печати на цветном картридже выполняется в несколько этапов. На рисунке 1 показана базовая схема расположения картриджей и их отношение друг к другу и к принтеру. Блок лазера находится внизу, картриджи находятся под углом, а ITB - сверху. На рисунке 2 показан полный процесс формирования изображения

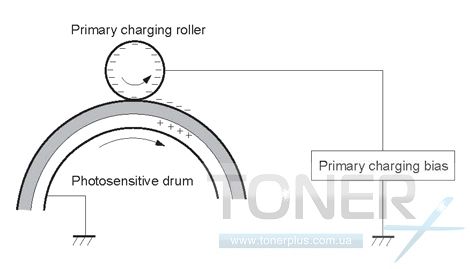

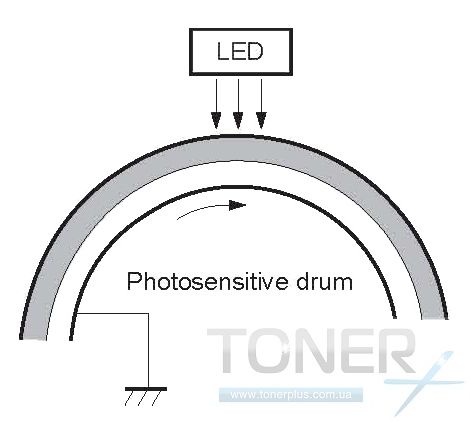

На первом этапе свет от светодиода предварительного экспонирования попадает на барабан, чтобы снять любые остаточные заряды с поверхности барабанов. См. Рисунок 3. Затем вал первичного заряда (PCR) помещает равномерное отрицательное постоянное напряжение на поверхность барабана OPC. Величина отрицательного постоянного напряжения, подаваемого на барабан, регулируется настройкой интенсивности принтера. См. Рисунок 4

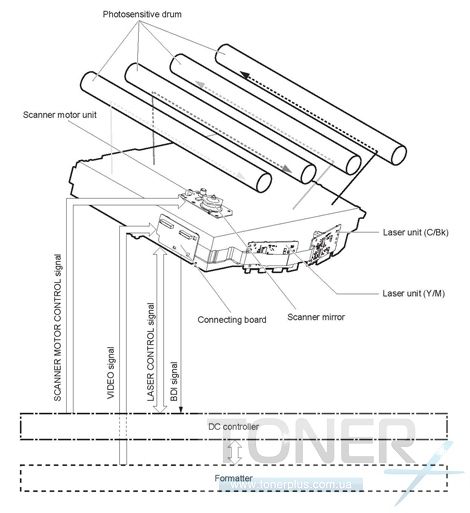

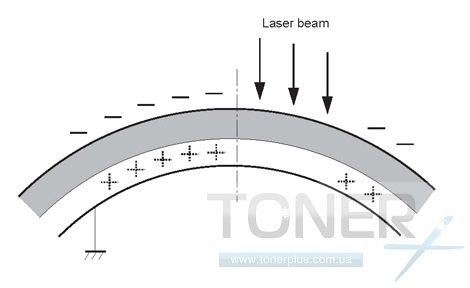

На втором этапе лазерный луч направляется на вращающуюся зеркальную призму (называется сканером). Когда зеркало вращается, лучи отражаются в набор фокусирующих линз. Затем лучи стыкаются с поверхностью барабанов, уменьшая отрицательный заряд и оставляя скрытое электростатическое изображение на барабане. Области, где лазеры не сталкиваются с барабаном, сохранят более высокий отрицательный заряд. Эти апараты вернулись к использованию только одного лазера / сканера для всех четырех цветов. Смотрите рисунки 5 и 6

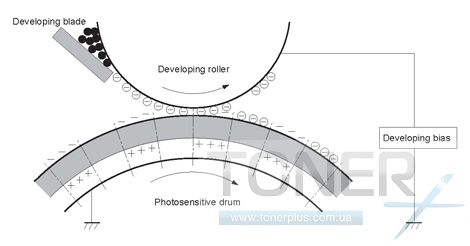

Третий этап или стадия проявления - это то, где тонер проявляется на барабане секцией проявления (или камерой подачи), которая содержит частицы тонера. Этап разработки на самом деле состоит из двух этапов: зарядки тонера и фактической разработки. На стадии загрузки тонера вал для перемешивания тонера вращается внутри бункера. Как оказалось, трение вызывает отрицательный потенциал на тонере. Кроме того, вал подачи подводит тонер к валу проявителя, а также накладывает отрицательный заряд на тонер. Эти два заряда помогают обеспечить равномерный заряд тонера. Как только тонер будет правильно заряжен, тонер покроет вал проявителя. Тонер также удерживается и притягивается к валу проявителя другим отрицательным напряжением смещения постоянного тока. Это напряжение контролируется настройкой интенсивности принтера и приводит к тому, что вал проявителя притягивает больше или меньше тонера. Это в свою очередь увеличит или уменьшит плотность печати. Количество тонера на проявочном вале контролируется дозирующим лезвием, которое использует давление для поддержания постоянного количества тонера на вале.
Когда открытые лазером области барабана OPC приближаются к валу проявителя, частицы тонера притягиваются к поверхности барабана из-за противоположных потенциалов напряжения тонера, и области лазерного облучения барабана OPC. См. Рисунок 7

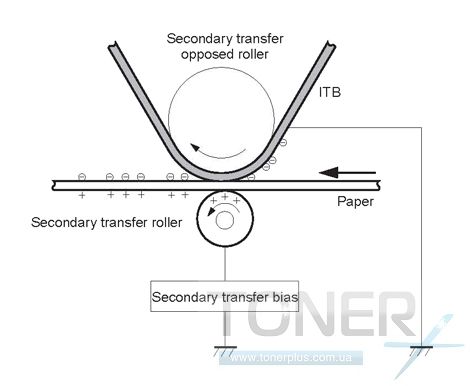

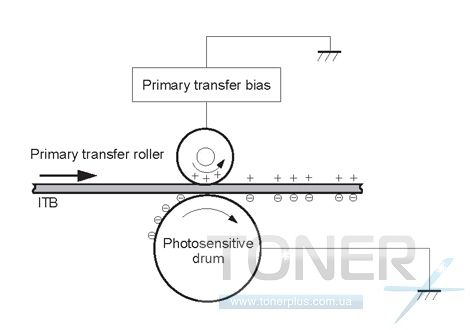

Четвертый этап - этап передачи. Именно здесь есть некоторые большие отличия от монохромных принтеров, а также от других цветных лазеров. На этапе первичной передачи вал переноса, который расположен прямо напротив каждого барабана OPC, размещает положительный заряд смещения постоянного тока на задней стороне ITB или ленты переноса изображения. Каждый картридж с тонером имеет отдельный вал переноса заряда. Изображение передается с барабана непосредственно на ITB. Этот процесс повторяется для каждого цветного картриджа в следующем порядке: желтый, пурпурный, голубой и черный. В то же время бумага перемещается между вторичным валом переноса и ITB. Когда ITB проходит вал вторичного переноса, положительный заряд улавливается и вытягивает отрицательно заряженный тонер с ленты и на бумагу. Обратите внимание, что весь этот процесс перевернут с большинства предыдущих двигателей Hp. ITB и вал переноса находятся сверху барабана OPC, а не под ним. См. Рисунок 8

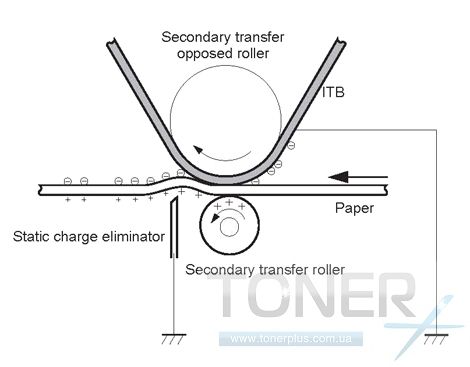

Бумага отделяется от ленты ITB, когда лента возвращается  назад, чтобы начать процесс снова. Статический заряд на обратной стороне бумаги уменьшается с помощью устройства для снятия статического заряда. Это помогает стабилизировать подачу бумаги, а также предотвращает появление пятен (пятен) тонера в условиях низкой температуры и низкой влажности. Смотрите рисунки 9 и 10

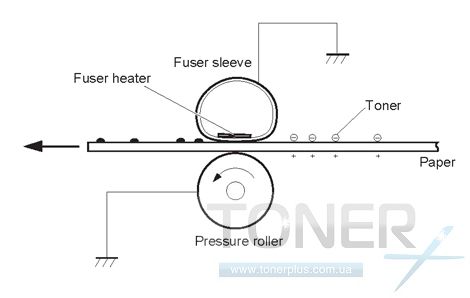

На пятой стадии изображение запекается на бумаге с помощью узла фьюзера (печки). Узел термозакрепления состоит из верхнего нагревательного узла и нижнего прижимного (резинового) вала. Прижимной вал прижимает страницу вверх к верхнему нагревательному узлу, который затем расплавляет тонер на бумаге. Этот нагревательный узел состоит из гибкого рукава (термопленка) и керамической нагревательной пластины внутри. Этот тип термоэлемента обеспечивает плавное включение с минимальным временем ожидания разогрева при низком энергопотреблением. См. Рисунок 11


ITB Очистка:

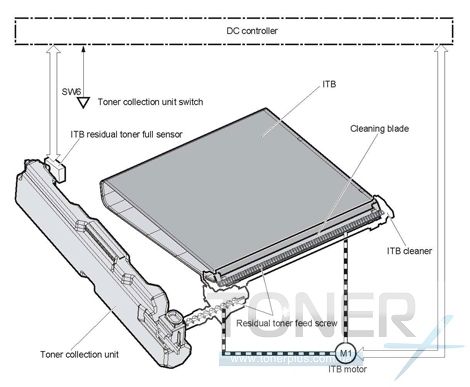

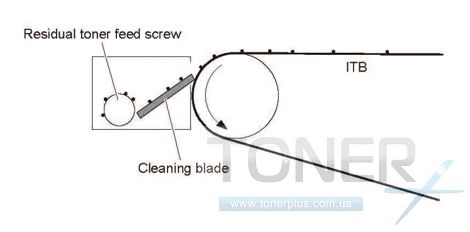

ITB (лента переноса) очищается чистящим лезвием ITB. Лезвие ITB очищает от остатков тонера и шнек перемещает отработанный тонер в бункер для отработки. Смотрите рисунки 12 и 13



Очистка барабана OPC:

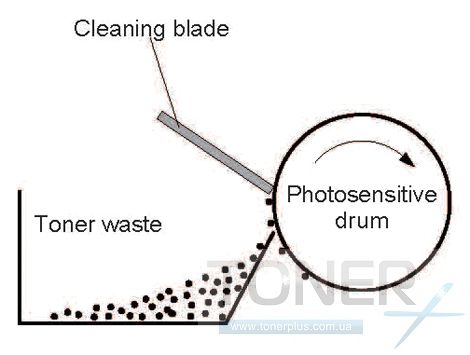

Барабан очищается после переноса изображения на бумагу с помощью Чистящего лезвия. Эта часть довольно стандартная, чистящее лезвие счищает тонер с барабана и направляет его в бункер для отработки. См. Рисунок 15

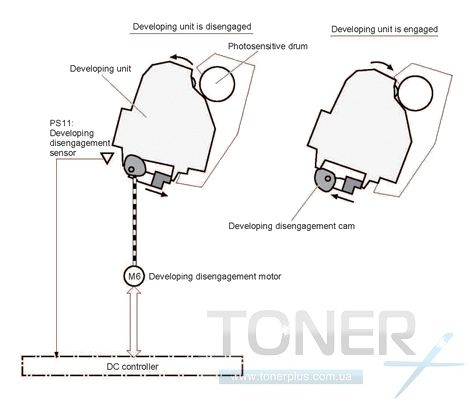

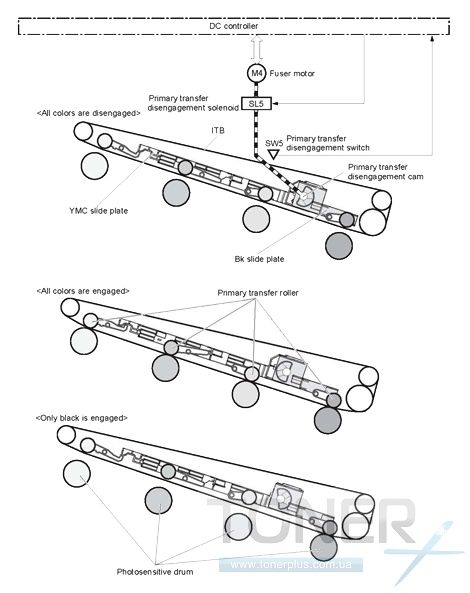

Эти принтеры могут печатать в полноцветном или только в черном режимах. Для печати в режиме «только черный» принтер отключает вал в цветных картриджах. Этот процесс также происходит с валами первичного заряда и ремнем ITB. Смотрите рисунки 16 и 17


Калибровка принтера:

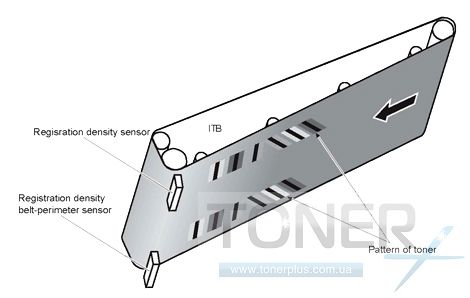

Перед началом печати происходит процесс обнаружения картриджа, определение уровня тонера, а затем цикл калибровки. Принтер выполняет калибровку самостоятельно при каждом включении принтера (в течение 15 минут), при установке нового картриджа с тонером и после 48 часов работы. Калибровка состоит из нанесения полутонов каждого цвета, на ленту переноса ITB. По мере того, как отпечатанные области доходят до верхней части ленты, датчик обнаруживает их, измеряет плотность и соответствующим образом настраивает принтер. См. Рисунок 17
