Інструкція із заправлення картриджа HP 32A CF232A

Інструкція із заправлення картриджа HP 32A CF232A

Ресурс стр:	23 000
Совместимый тонер:
Масса тонера:
Чип:	Работу не блокирует

Необходимые инструменты:
1) Пылесос для тонера
2) Маленькая плоская отвертка
3) Отвертка с крестообразным шлицем
4) Малые фрезы для резки

Необходимые материалы:
Фотобарабан для устройств HP LaserJet Pro M203
Чип для DRUM-картридж
Токопроводящая смазка

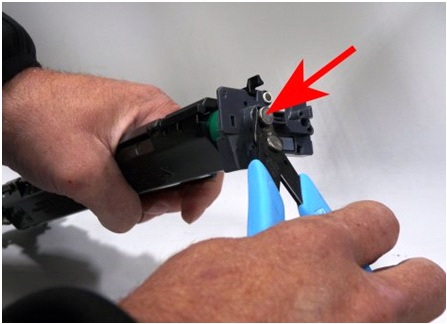

1) Поместите картридж с обращенной к вам рукояткой. Осторожно вытащите металлическую ось барабана с правой стороны. Будьте осторожны с пластиком вокруг штифта. См. Рис. 1

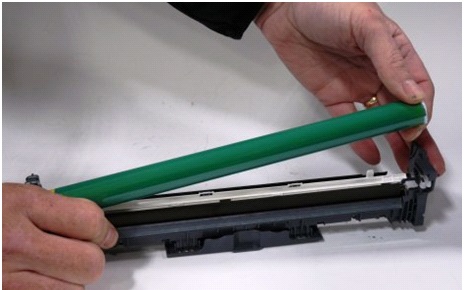

2) Поднимите и снимите барабан. См. Рисунок 2

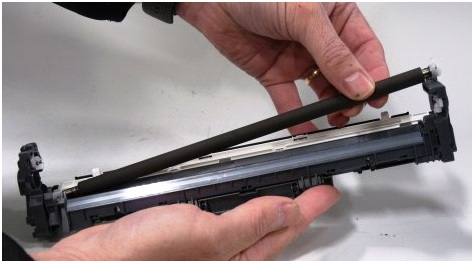

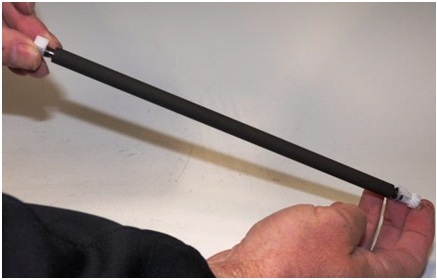

3) Извлеките вал первичного заряда. Обратите внимание, что две белые втулки, скорее всего они выйдут с валом. См. Рисунок 3

4) Снимите левую боковую шестерню вала первичного заряда и втулку. См. Рисунок 4

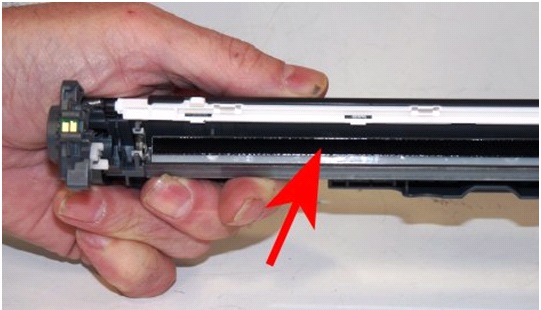

5) Извлеките из бункера остатки тонера или бумажную пыль, удалите с чистящей щетки тонер или бумажную пыль. См. Рисунок 5,

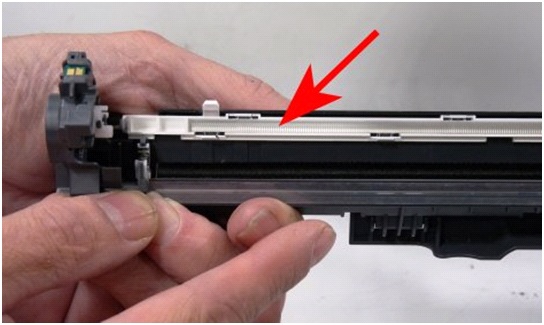

6) С помощью ватного тампона, не содержащего ворса, очистите lamp assembly. Не используйте никаких химических веществ. См. Рисунок 6

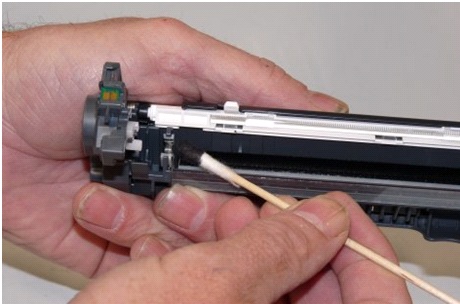

7) Очистите и замените токопроводящую смазку на держателях вала первичного заряда. См. Рисунок 7

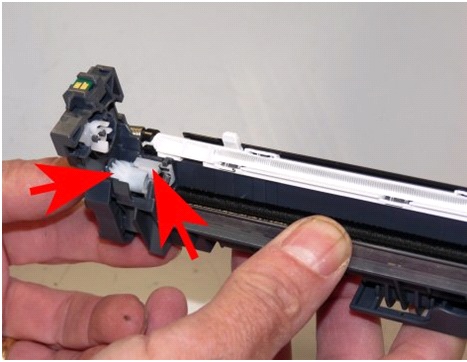

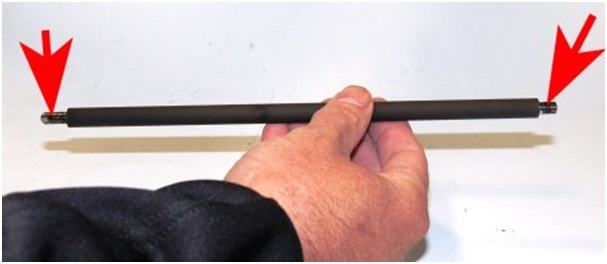

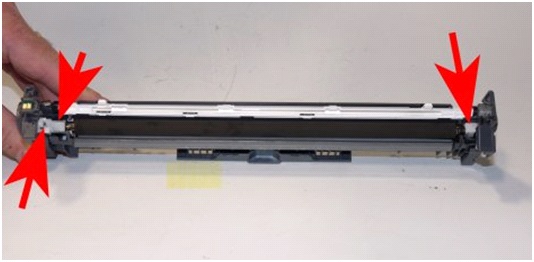

8) Поместите небольшое количество смазки на каждом конце вала первичного заряда. Установите левую шестерню и втулку. Установите правую боковую втулку. Убедитесь, что изогнутая сторона каждой белой втулки направлена вверх. Убедитесь, что вал первичного заряда зафиксирована на месте. См. Рисунки 8, 9 и 10

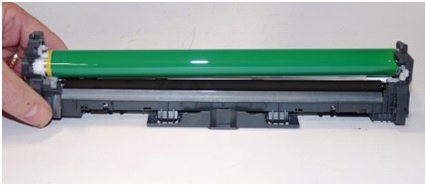

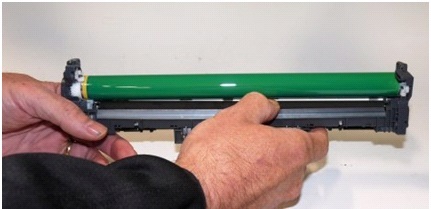

9) Установите барабан, нажав на узел вала первичного заряда и установите барабан на место и установите металлическую ось барабана. См. Рисунки 11 и 12

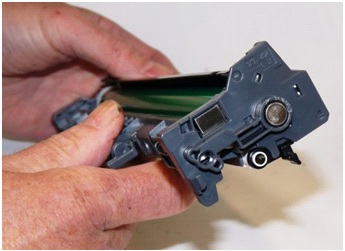

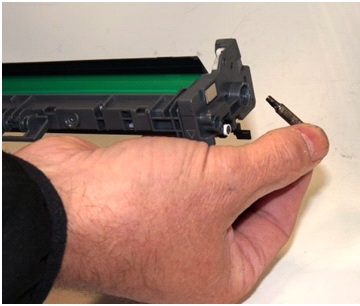

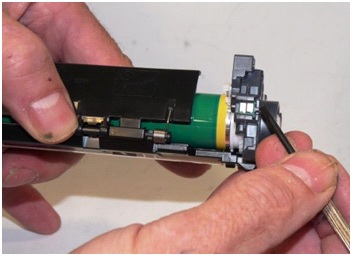

10) Очистите и замените проводящую смазку на оси барабана и установите штифт в картридж. См. Рисунки 13 и 14

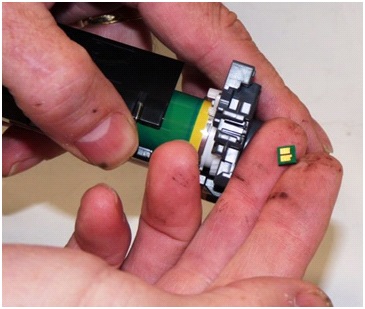

10) Замените чип картриджа
