Інструкція із заправлення картриджа HP CE390A / CF281A / LaserJet M4555/M601/M602/M603/M630dn/M605dn/M606dn/M625dw

Інструкція із заправлення картриджа HP CE390A / CF281A / LaserJet M4555/M601/M602/M603/M630dn/M605dn/M606dn/M625dw

Ресурс стр.:	10 000(A) -24 000(X)
Совместимый тонер:	HP LJ 1200 / P4014 / 5000
Масса тонера:	470 / 1100 грам
Чип:	Работу не блокирует



Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Плоскогубцы
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Необходимые материалы:

Совместимость ЗИП
Тонер совместимый с серией HP LJ 1200 / P4014 / 5000
Фотобарабан  - HP LaserJet M4555/P4014/M601dn/CC364A/CE390A/CF281A/Canon 039/LBP-351/LBP-352
Вал первичного заряда HP LaserJet 2100/2200/2420/4200/4300/P3005/4515/4014/M602/Canon iR1018/1019/1022/1023/1510
Лезвие чистящее HP LaserJet P4014/4515/M601/Pro M630/Canon LBP-1760/C4127A/C8061A/CC364A/CF281A/CE390A/TN-9500/EP-52/FX-6
Магнитный вал - HP LaserJet M4555/P4014/M601dn/CC364A/CE390A/CF281A/Canon 039/LBP-351/LBP-352
Дозирующее лезвие - HP LaserJet M4555/P4014/M601dn/CC364A/CE390A/CF281A/Canon 039/LBP-351/LBP-352

Снимите пять винтов с правой торцевой крышки. См. Рисунок 2

Откройте крышку фотобарабана в направлении задней части картриджа. Снимите правую боковую металлическую планку, нажав на нее и вытащив из по маленького зажима. См. Рисунок 3

На противоположной стороне картриджа аккуратно снимите пластиковую ручку шторы фотобарабана. ВНИМАНИЕ пружина может потеряться, позаботьтесь, чтобы не потерять ее. См. Рисунок 4

Снимите металлический стержень с левой стороны и снимите весь узел барабана. Убедитесь, что пружина установлена в надежном месте. См. Рисунок 5

Снимите 5 винтов с левой торцевой крышки. См. Рисунок 6

Снимите правую боковую крышку с картриджа. Обратите внимание, что бы шестерни остались в торцевой крышки. См. Рисунок 7
Снимите левую боковую крышку. Обе половинки легко распадаются. Будьте осторожны, чтобы не повредить барабанную или магнитную втулку. См. Рисунок 8

Снимите пластиковую втулку / зубчатую шестеренку в сборе открутив винт. См. Рисунки 9

Снимите фотобарабан, поднимите его со стороны большой шестерни. Нет необходимости снимать штифт оси барабана. Если его достать, есть вероятность, что отверстие в пластике, слегка увеличится, что облегчит движение оси и барабана. Это может вызвать полосы. См. Рисунки 11 и 12

Извлеките вал первичного заряда См. Рисунок 13

Очистите вал первичного заряда с помощью спирта от остатком тонера.

Извлеките два винта из лезвия очистки (ракеля). См. Рисунок 14   Из-за высокой скорости и количества страниц в этих картриджах мы рекомендуем заменить лезвия отчистки

Обратите внимание, что на лезвие очистки (ракель) нет липкого герметика. Под лезвием есть только обычные пенные и войлочные уплотнения. Снимите лезвие очистки с картриджа и очистите отработанный тонер. Будьте осторожны, чтобы не повредить пружину, выходящую из черного держателя вала первичного заряда. См. Рис. 15

Очистите фетровые и пенные уплотнения под ракелем. Убедитесь, что они не сжаты, так как они могут пропускать тонер . См. Рисунок 16

Установите лезвие отчистки и зафиксируйте его двумя винтами. Будьте осторожны, чтобы не повредить небольшой контакт, который выходит из пружины вала первичного заряда на стороне черного держателя. См. Рис. 17

Установите очищенный вал первичного заряда. Поместите немного консистентной смазки на черный бушинг вала первичного заряда. Помните, что при использовании консистентной смазки больше не означает лучше! Также поставьте небольшое количество белой литиевой смазки на сторону белого крепежа. См. Рис. 18


Установите фотобарабан, узел втулки барабана и винт. Убедитесь, что шестерни из узла втулки совпадают с ведущей шестерней на бункере. См. Рисунки 19 и 20


Далее переходим к другой половинке картриджа. В бункере подачи тонера осторожно снимите крышку магнитного вала и снимите ее. См. Рис. 21


Там же откручиваем два винта и удаляем крепление магнитного вал. Следим, чтобы пружина не потерялась

Снимаем магнитный вал, после чего моем его от остатком тонера. Не потеряйте втулки магнитного вала.

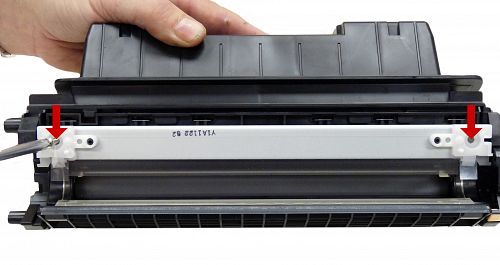

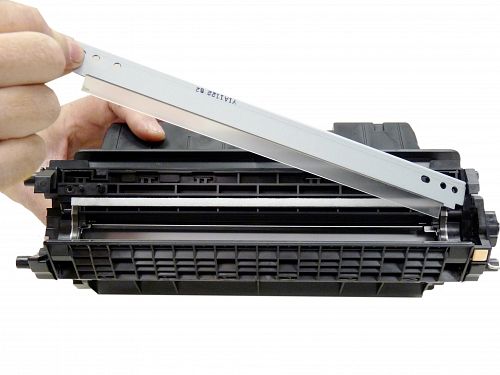

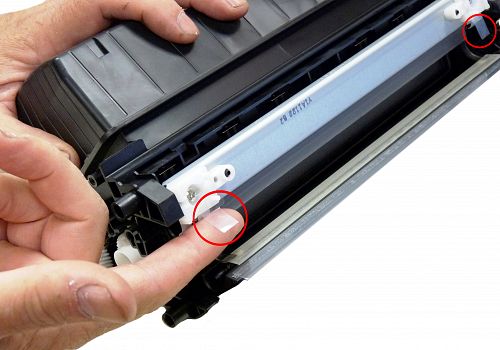

Приподнимаем прозрачные пленочные уловители тонера, откручиваем два винта и снимаем дозирующее лезвие.

Вытаскиваем пробку и тщательно удаляем остатки старого тонера (лучше это сделать с помощью тонерного пылесоса).

Следим чтобы магнитные ловушки и уплотнитель были чистыми.

Устанавливаем и фиксируем дозирующее лезвие.

Ставим черную втулку на крепление магнитного вала так, чтобы выступ совпал с прорезью

Устанавливаем магнитный вал.

Уловители тонера должны быть сверху

Ставим на место крепление магнитного вала и крепим его винтами. Следим чтобы пружина правильно встала в свой паз.

Ставим на место шестерню привода магнитного вала и ее крепление



Засыпьте новый тонер. Для CC364A - 470 грамм, для CC364X - 1070 грамм. Закройте крышку

Соедините обе половины картриджа и оденьте левую крышку. Вкрутите два винта чтобы зафиксирровать крышку.

Установите правую крышку и зафиксируйте ее всеми винтами.

Теперь вкрутите оставшиеся винты слева

Ставим с обеих сторон направляющие защитной шторки фотобарабана. Шторка должна быть в открытом положении

Устанавливаем пружину в правильное положение и ставим крепление шторки на место

Замените чип при необходимости (Чип на этом картридже не блокирует работу, но при каждом включении будет просить заменить картридж).

Картридж готов к работе
