Інструкція із заправлення картриджа Brother TN-3430 / TN-3480 / DCP-L5500 / DCP-L5600 / DCP-L5650 / DCP-L6600 / HL-L5000 / HL-L5100 / HL-L5200 / HL-L6200 / HL-L6250 / HL-L6300 / HL-L6400 / MFC-L5700 / MFC-L5750 / MFC-L6700 / MFC-L6750 / MFC-L6800 / MFC-L6

Інструкція із заправлення картриджа Brother TN-3430 / TN-3480 / DCP-L5500 / DCP-L5600 / DCP-L5650 / DCP-L6600 / HL-L5000 / HL-L5100 / HL-L5200 / HL-L6200 / HL-L6250 / HL-L6300 / HL-L6400 / MFC-L5700 / MFC-L5750 / MFC-L6700 / MFC-L6750 / MFC-L6800 / MFC-L6

Ресурс, стр.	3000 / 8000
Относительно совместимый тонер:	Brother HL-2030/2035/2070/2140/5250
Масса тонера:	80 / 300 грамм
Чип:	Флажок

Номера картриджей и их ресурс:
TN-3430  3000 страниц
TN-3480  8000 страниц
DR-3400  30000 страниц

В настоящее время выпущены следующие аппараты к данному картриджу:
DCP-L5500
DCP-L5600
DCP-L5650
DCP-L6600
HL-L5000
HL-L5100
HL-L5200
HL-L6200
HL-L6250
HL-L6300
HL-L6400
MFC-L5700
MFC-L5750
MFC-L6700
MFC-L6750
MFC-L6800
MFC-L6900

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт

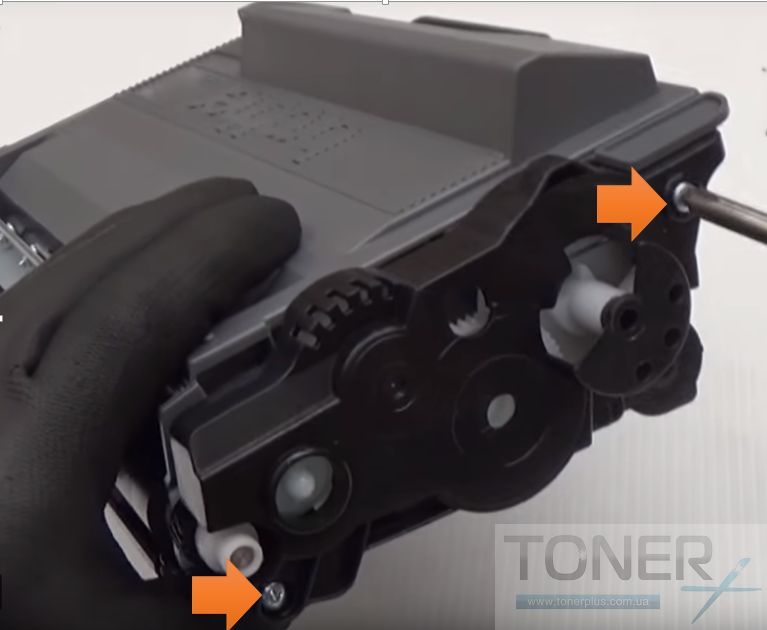

Открутите два винта находящиеся на боковой стороне картриджа.

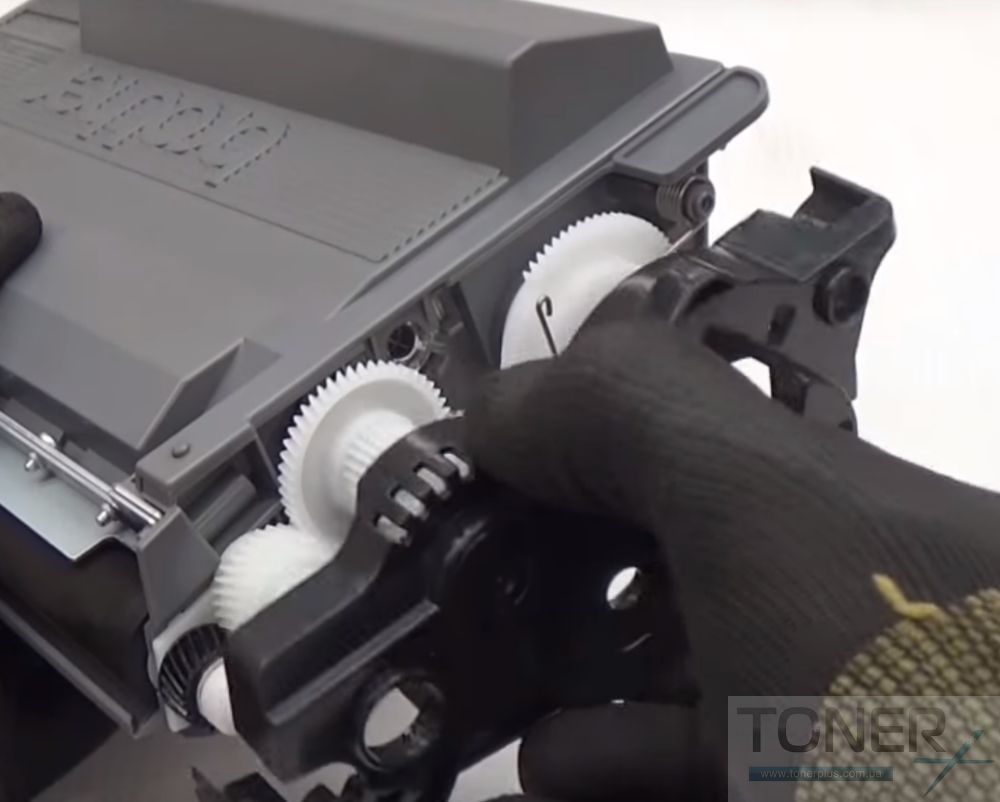

Затем снимите крышку закрывающую доступа к шестерням.


Необходимо точно запомнить положение шестеренок.

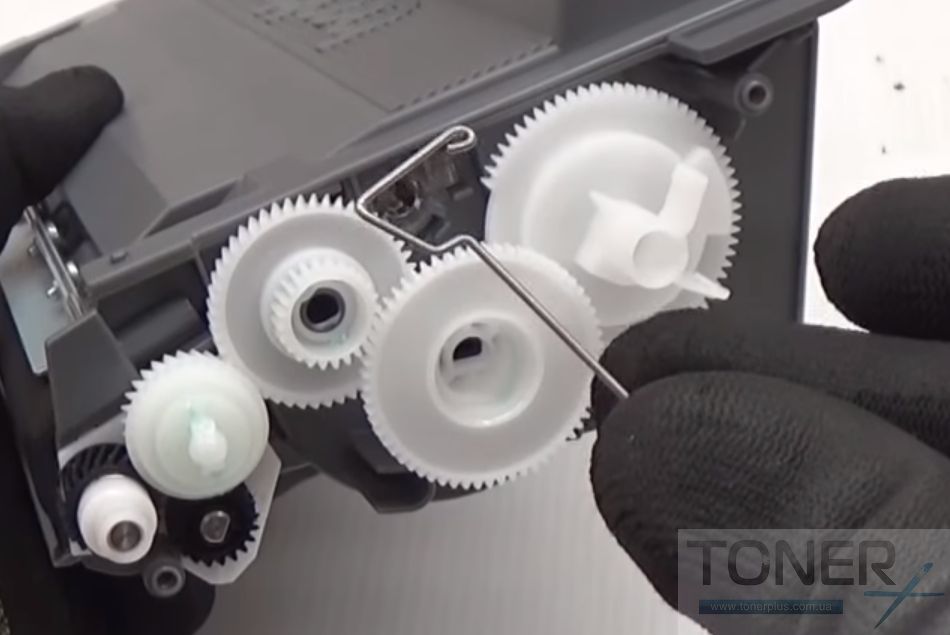

Снимите пружину.

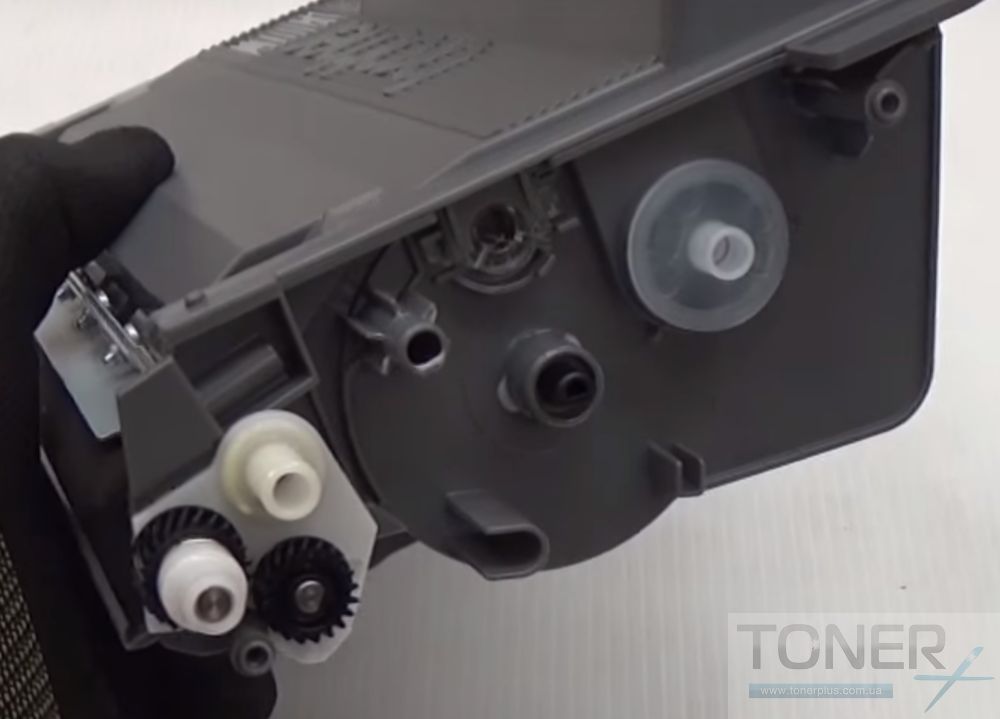

Аккуратно снимите все шестерёнки.

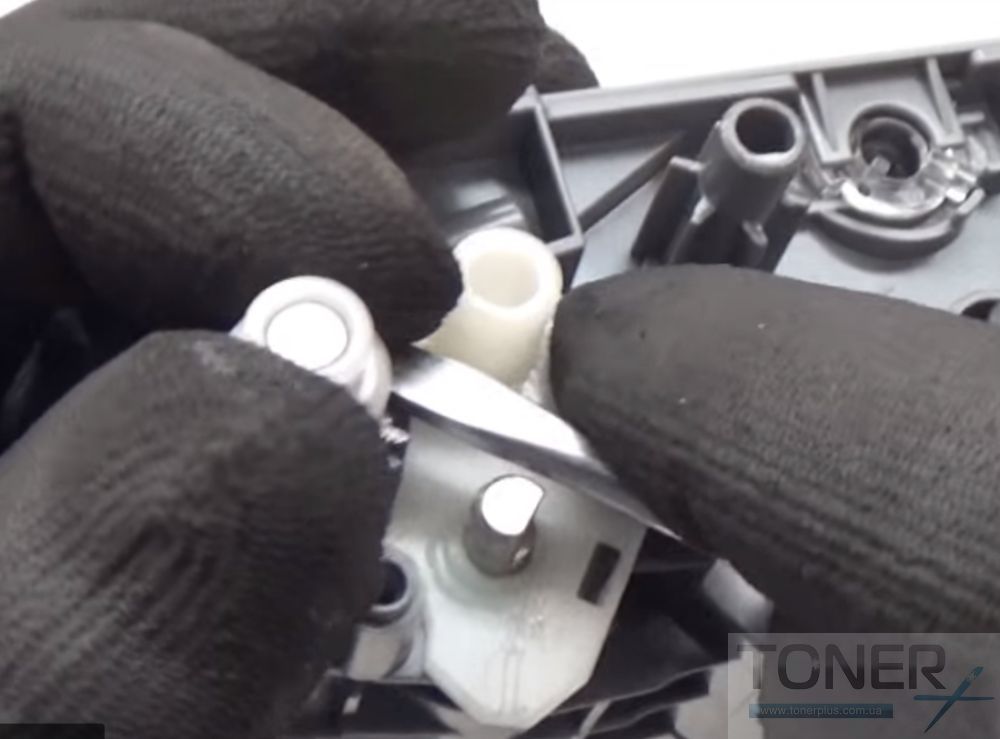

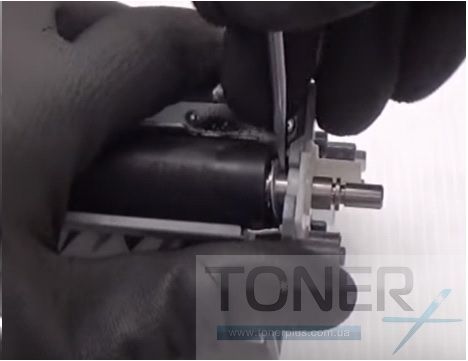

С помощью плоской отвертки снимите втулку.

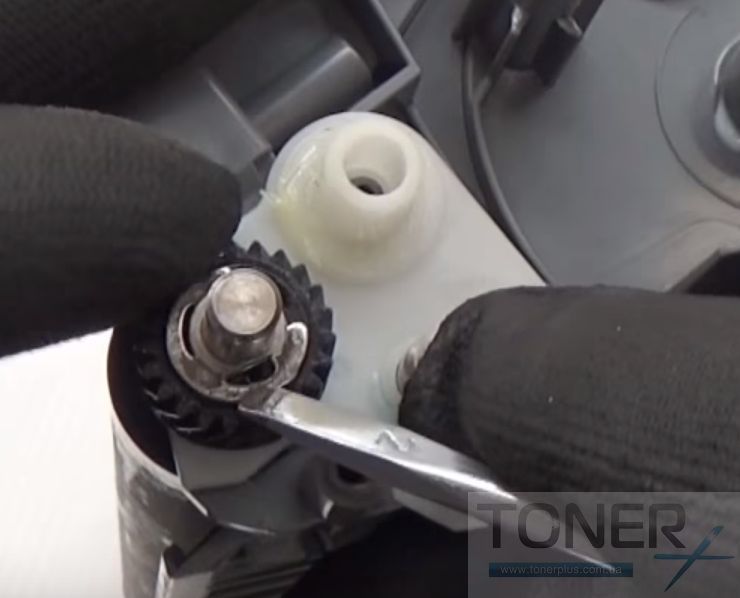

Так же с помощью отвертки снимите Е-образную втулку.

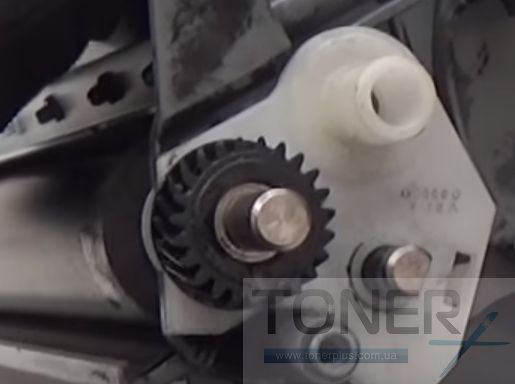

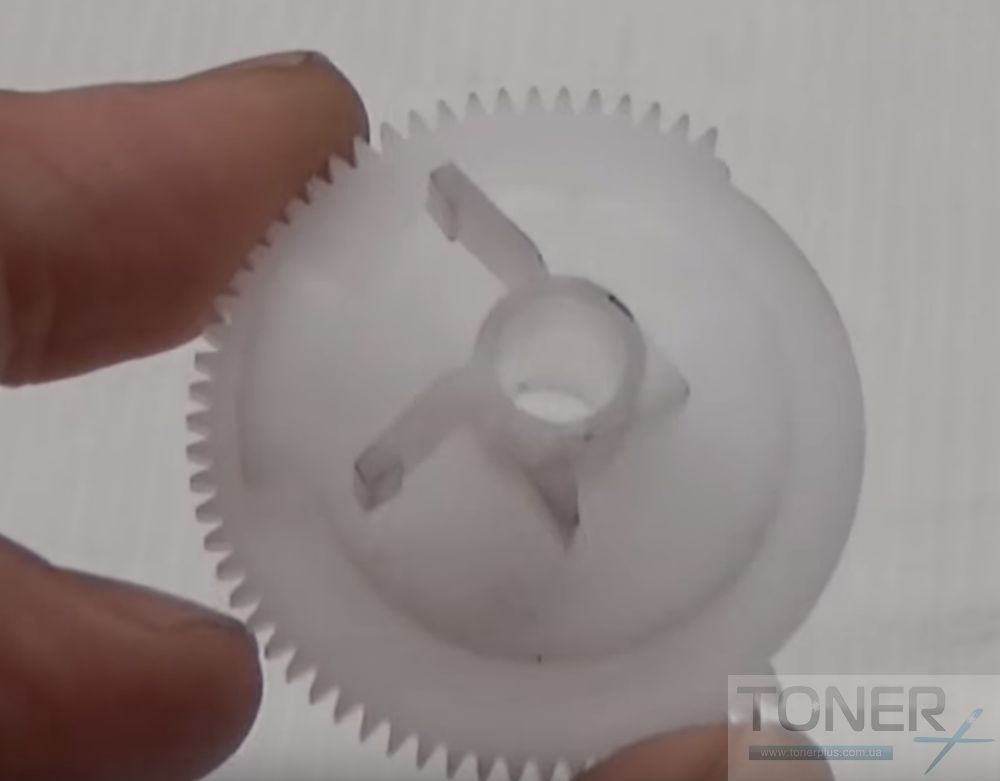

Теперь снимите шестерёнку проявочного вала.

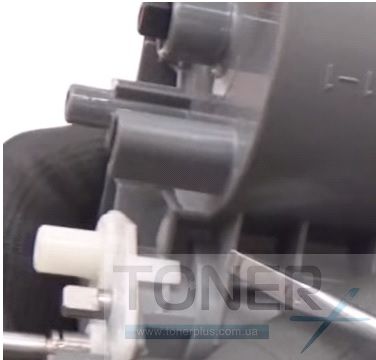

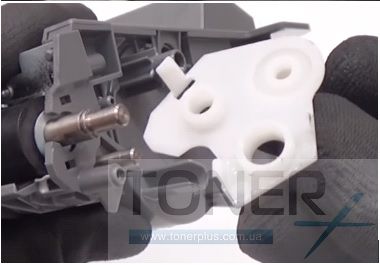

Нажмите на две защелки и снимите боковую крышку.

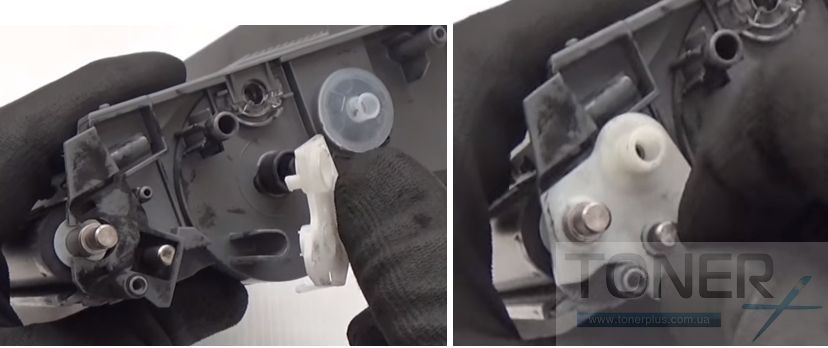

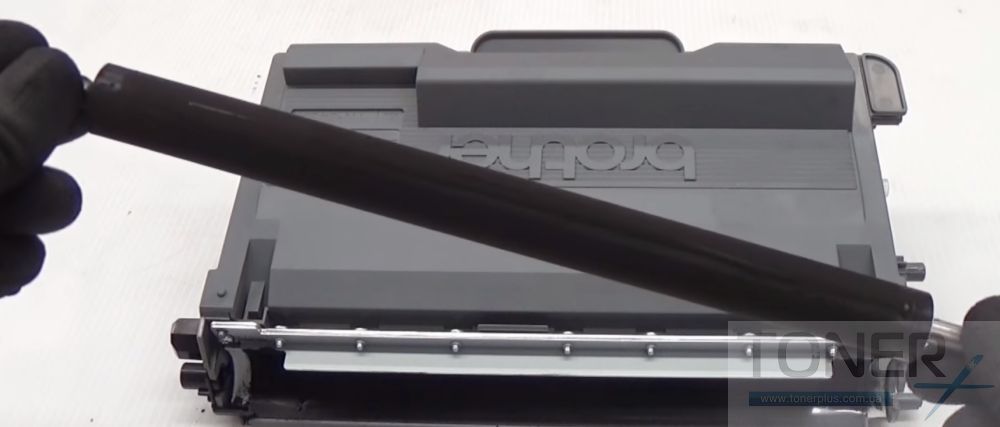

Снимите вал переноса.

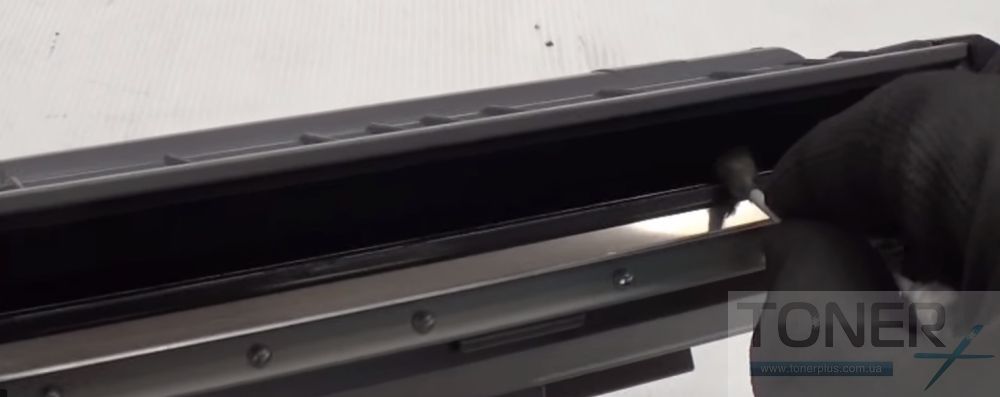

Очистите бункер картриджа от остатков тонера. Так же очистите дозирующее лезвие изопропиловым спиртом.

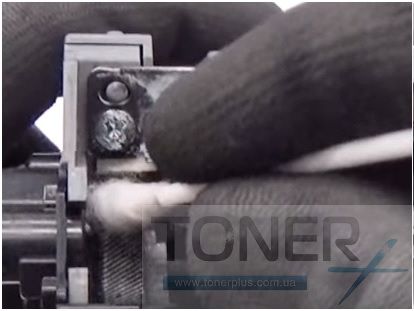

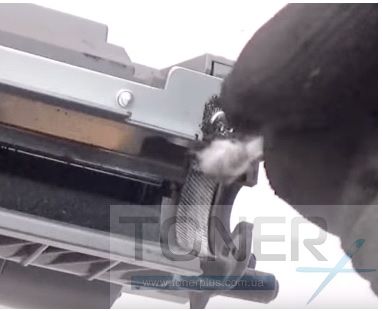

Очистите уплотнители ватной полочкой смоченной в изопропиловом спирте.

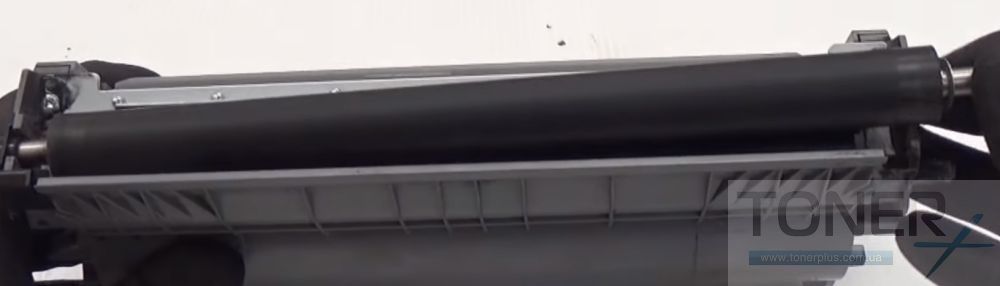

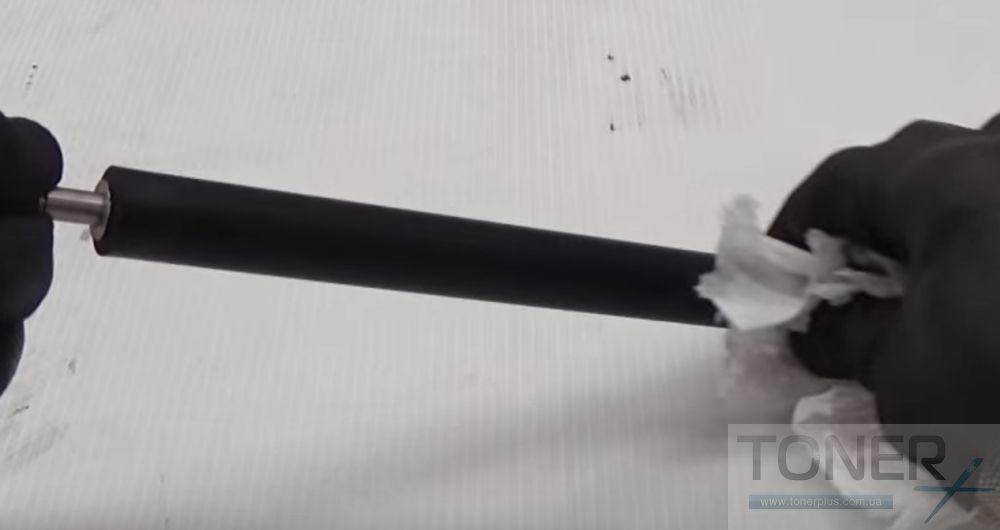

Очистите вал переноса изопропиловым спиртом.

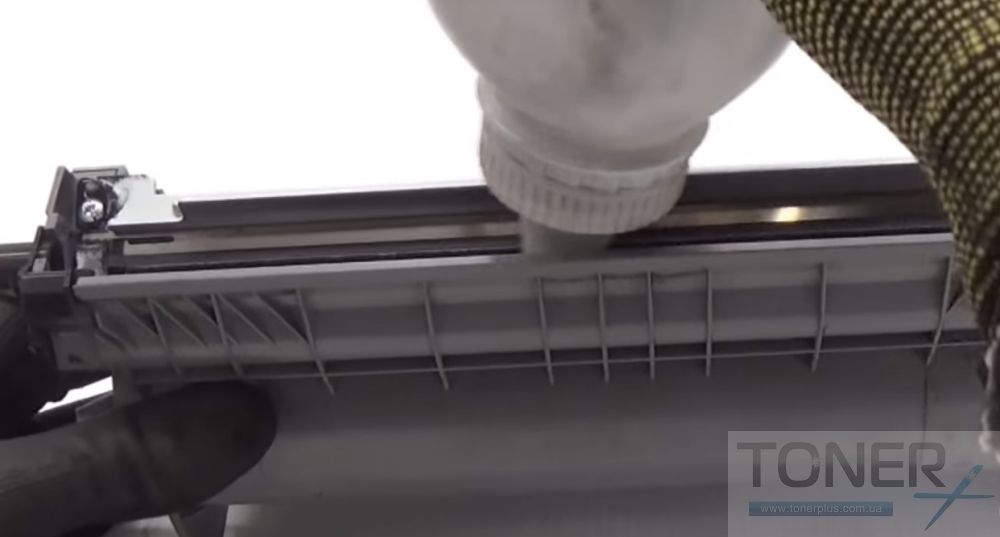

Заполните бункер тонером.


Установите вал переноса обратно на место.


Установите на место боковую крышку. Убедитесь что она находится в правильном положении.

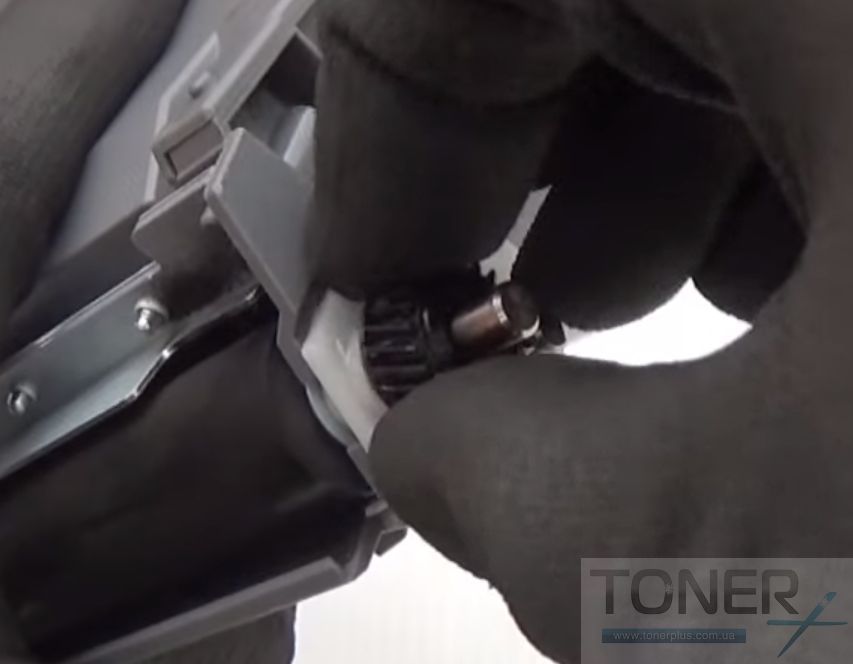

Установите шестерню на вал переноса

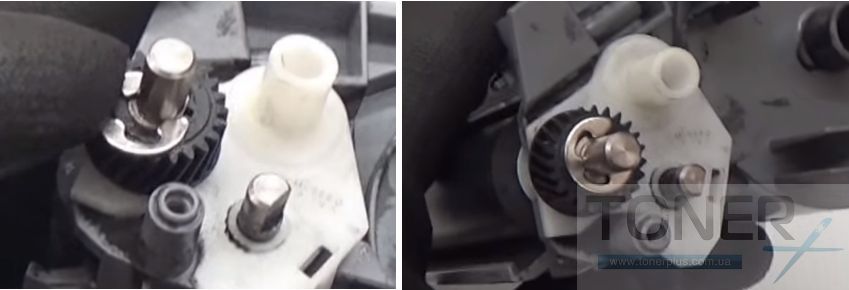

Установите Е-образную втулку.


Установите втулку на место.


Сброс счетчика (установка флажка сброса). Он сбрасывает счетчик копий принтера каждый раз когда будет поставлен новый картридж.

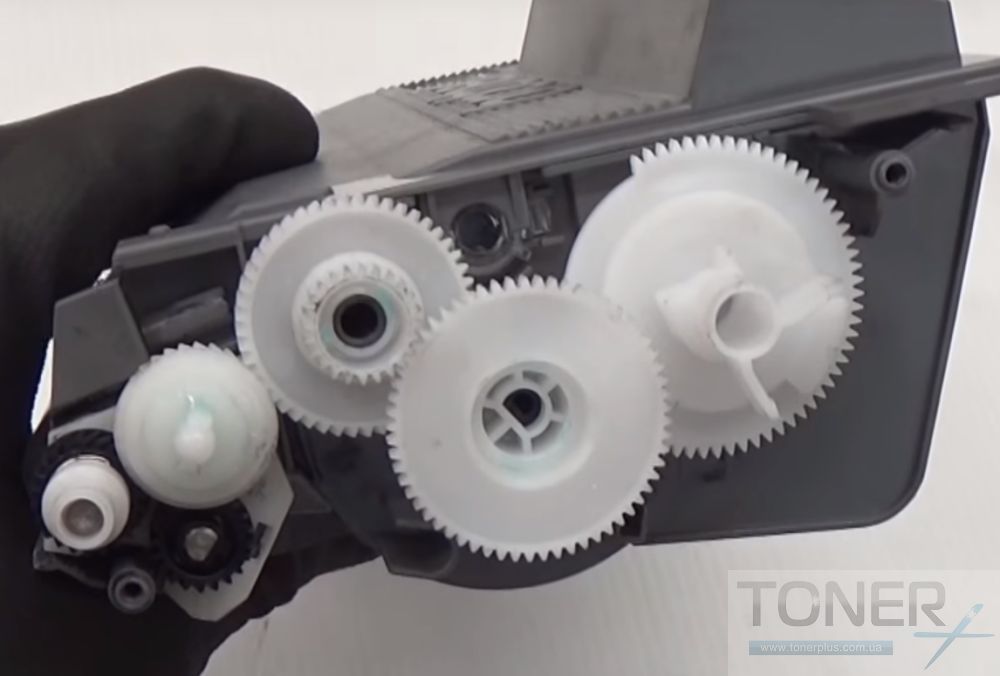

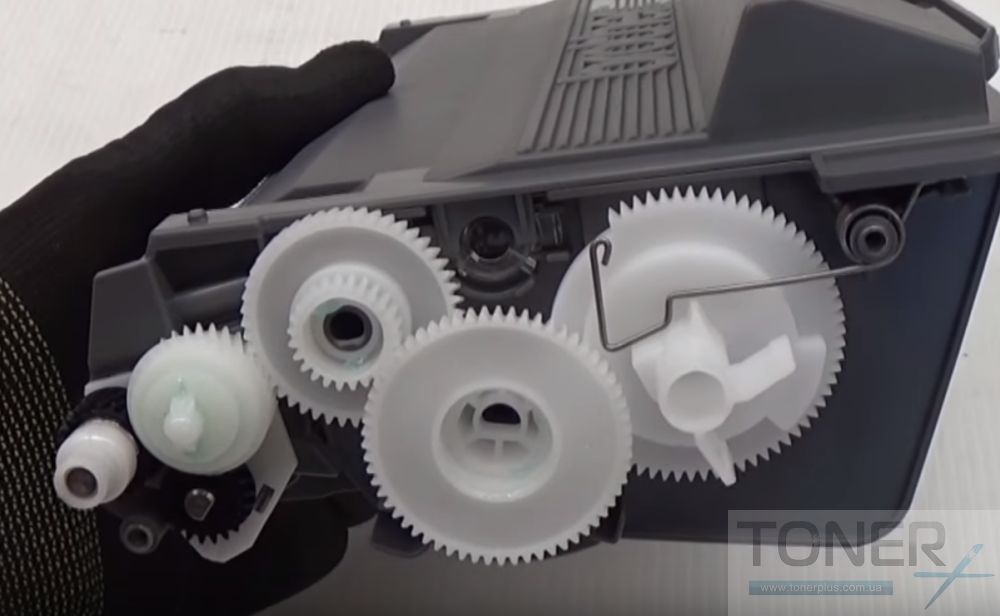

Поместите шестерни в правильном порядке.

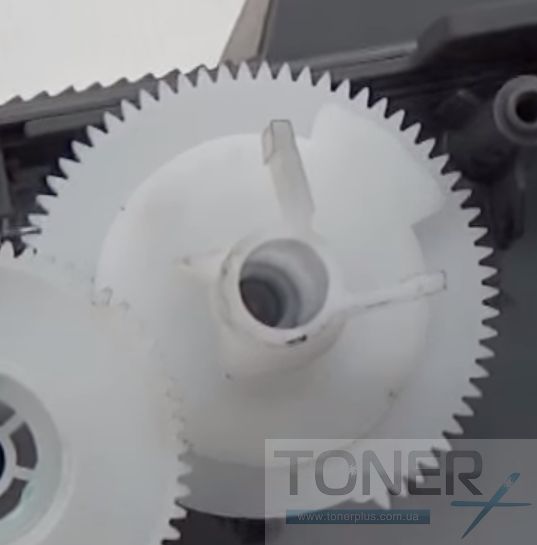

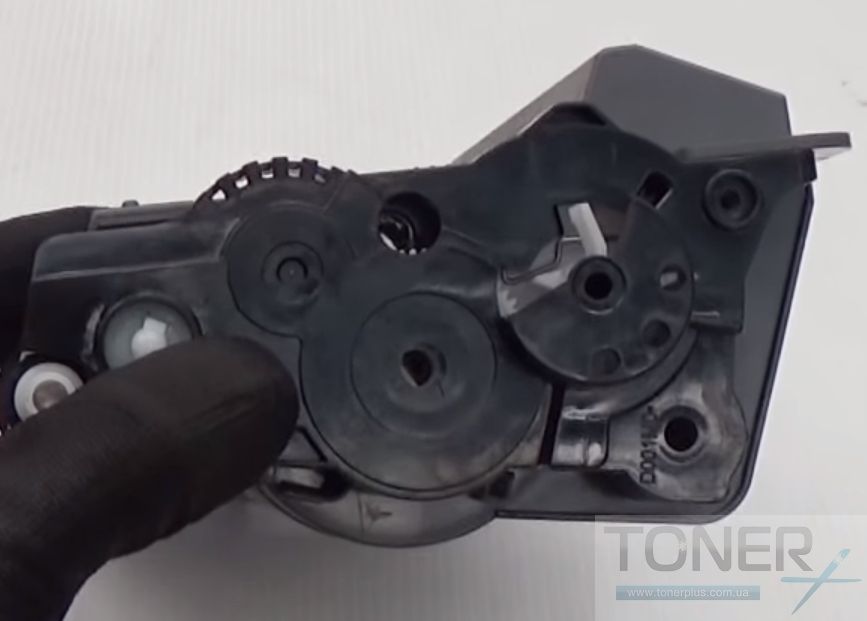

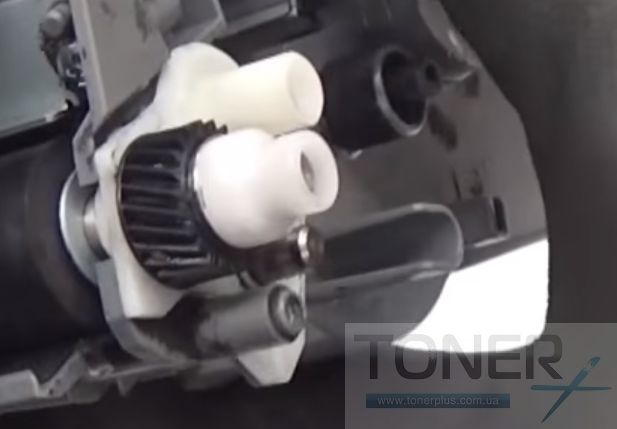

Установка флажка сброса счетчика на Brother TN-3430 - его нужно установить строго в этом положении.

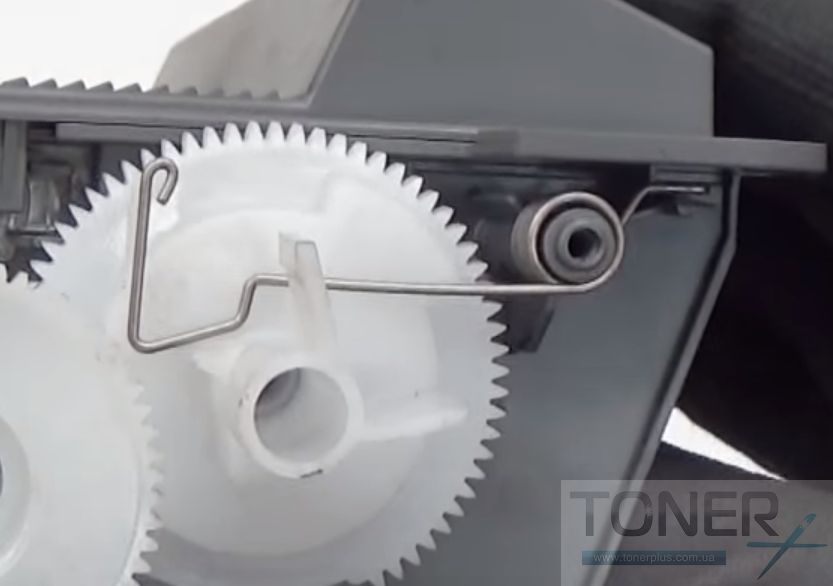

После того как все шестерни стоят на своих местах необходимо поставить пружину на место.


Установите боковую крышку на свое место.


Зафиксируйте крышку двумя винтами.

Картридж готов к работе.
