Інструкція із заправлення картриджа Brother TN-2335 / TN-2375 / TN-2330 / TN-2310 DCP-L2500 / L2520 / L2540 / L2560 / HL-L2300 / L2340 / L2360 / L2365 / L2380 / MFC- L2700 / L2720 / L2740

Інструкція із заправлення картриджа Brother TN-2335 / TN-2375 / TN-2330 / TN-2310 DCP-L2500 / L2520 / L2540 / L2560 / HL-L2300 / L2340 / L2360 / L2365 / L2380 / MFC- L2700 / L2720 / L2740

Ресурс, стр.	2600
Относительно совместимый тонер:	Brother HL-2030/2035/2070/2140/5250
Масса тонера:	50-130
Чип:	Флажок

ВНИМАНИЕ: данный картридж имеет несколько региональных названий. Для СНД TN-2375,  для EU TN-2310, для US TN-2335, TN-630 , TN-2360 (Asia), TN-2330 (AU)

На стартовом картридже отсутствует флажок сброса счетчика тонера. Для того, чтобы картридж работал, необходимо заменить крышку и установить шестерню сброса.

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка
Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт

Тонер для использования в серии BrotherHL-2030/2035/2070/2075/2140/5250
Вал переноса - Brother HL-L2300 / HL-L2340 / HL-L2360 / HL-L2365 / HL-L2380 / DCP-L2500 / DCP-L2520 / DCP-L2540 / DCP-L2560 / MFC-L2700 / MFC-L2720 / MFC-L2740
Дозирующее лезвие - Brother HL-L2300 / HL-L2340 / HL-L2360 / HL-L2365 / HL-L2380 / DCP-L2500 / DCP-L2520 / DCP-L2540 / DCP-L2560 / MFC-L2700 / MFC-L2720 / MFC-L2740

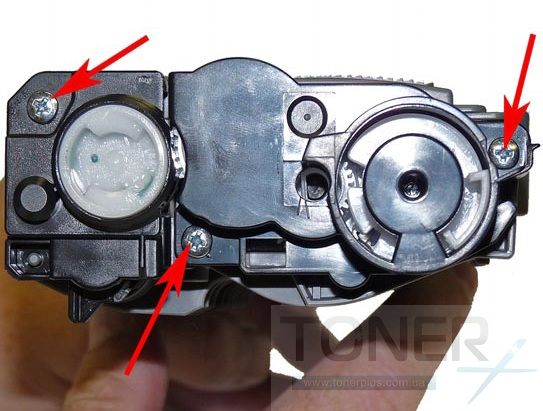

С левой стороны картриджа открутите два винта и снимите крышку.

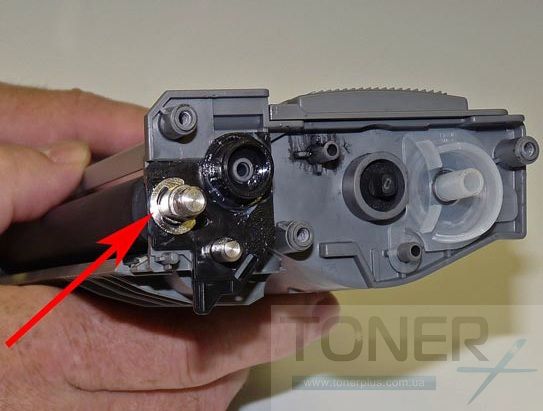

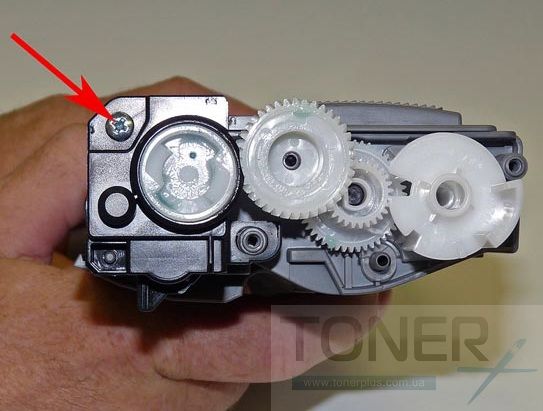

Затем отрутите еще один винт и снимите левое крепление вала переноса.

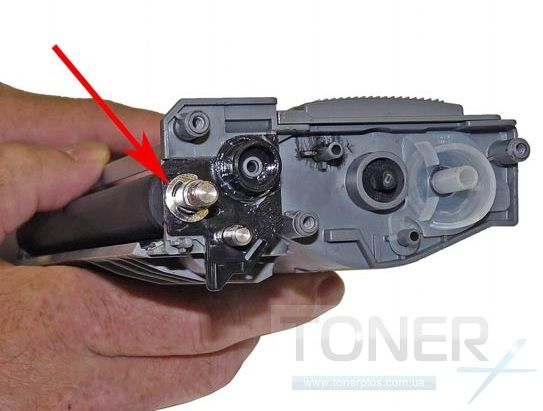

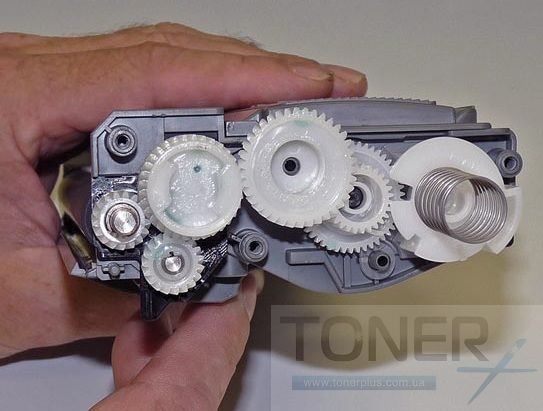

Снимите все шестерни и Е-образное стопорное кольцо.

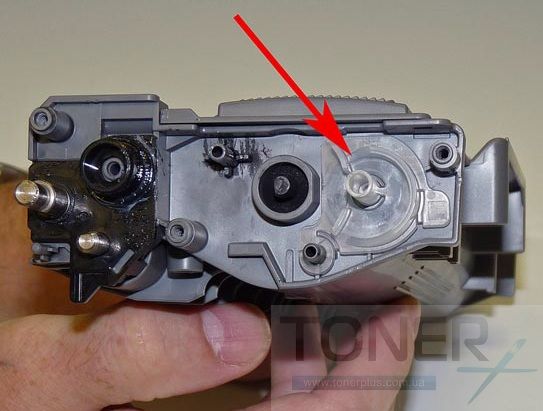

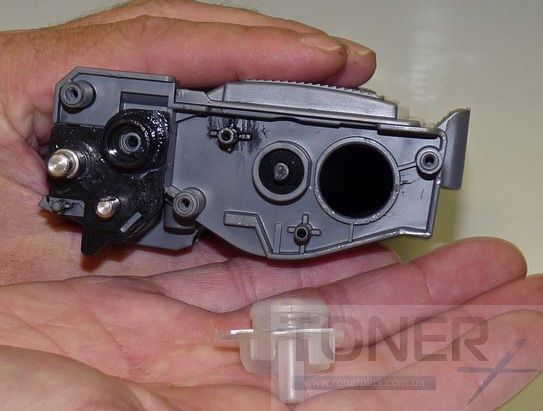

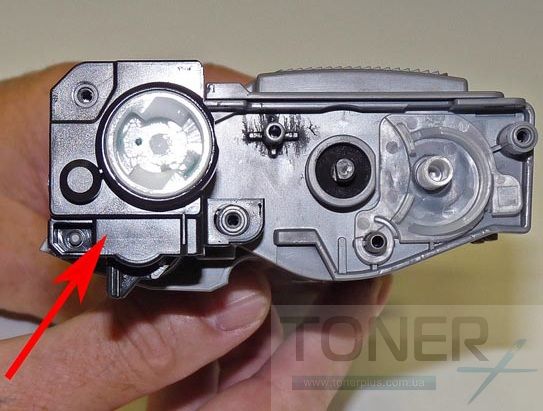

Извлеките пробку и очистите бункер от остатков тонера, для этого лучше использовать тонерный пылесос или компрессор.

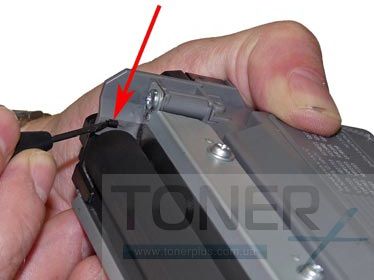

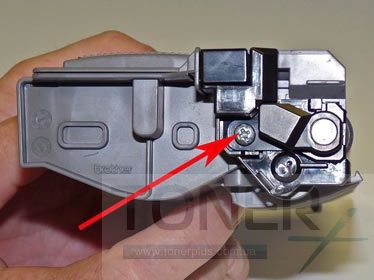

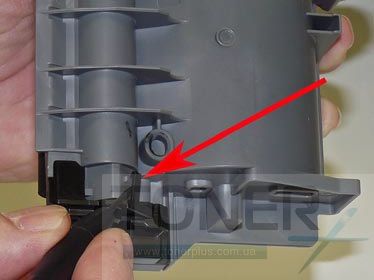

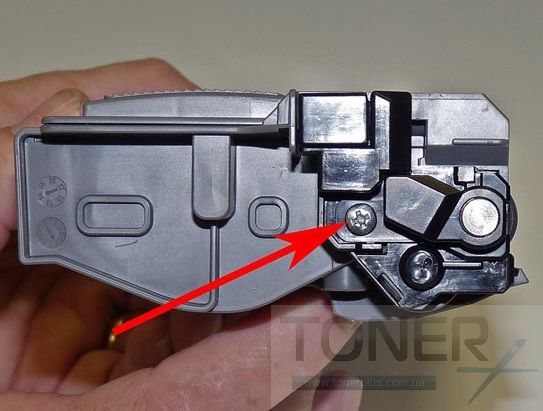

С другой стороны открутите один винт, отщелкните две защелки и снимите правое крепление вала переноса.

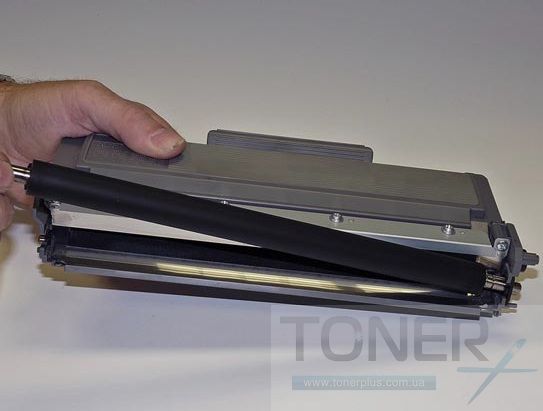

Снимите вал переноса. Тщательно очистите его от остатком тонера при помощи ватного диска смоченного в изопропиловом спирте.

С помощью тонерного пылесоса или компрессора вычистите остатки тонера с ролика подмеса и поролоновых прокладок. Проследите чтобы на уплотнителях не осталось тонера.

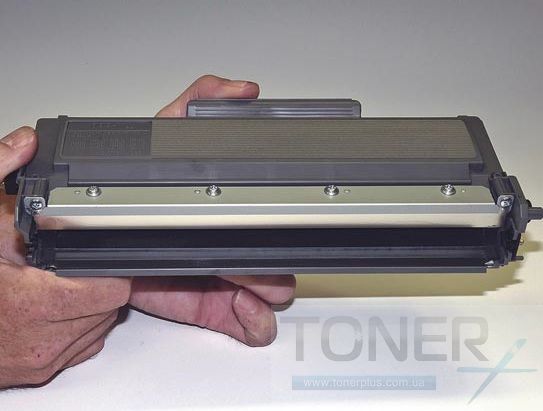

Очистите дозирующее лезвие от тонера при помощи ватного диска смоченного в изопропиловом спирте.

Будьте очень осторожны, кромку лезвия очень легко повредить.

Установите на место вал переноса и правое крепление, зафиксируйте его винтом.

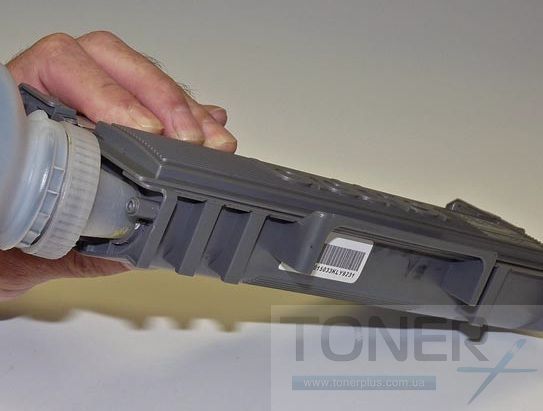

Засыпьте тонер в бункер. Для TN-2335 необходиимо 50-80 грамм, для TN-2375 необходимо 75-130 грамм.

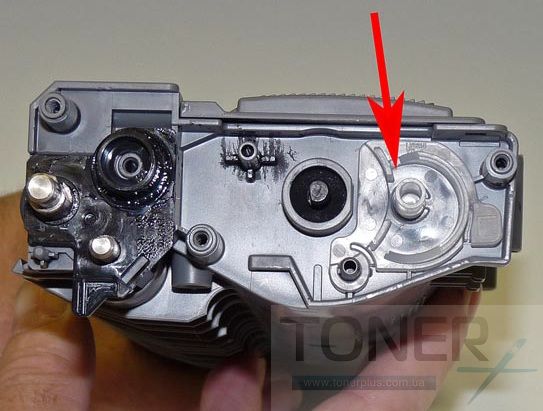

Установите пробку на место.

Установите Е-образное стопорное кольцо, три шестерни и левое крепление.

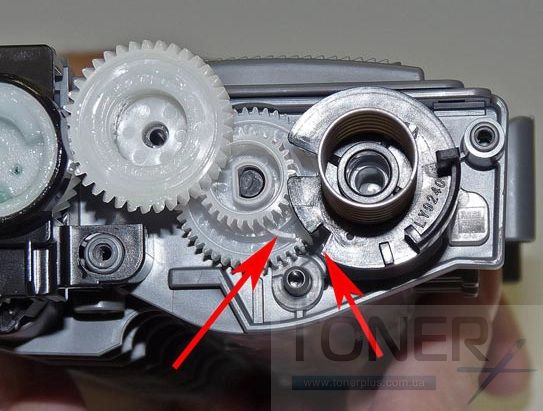

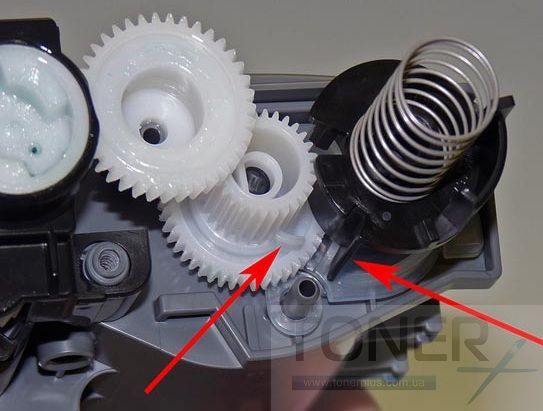

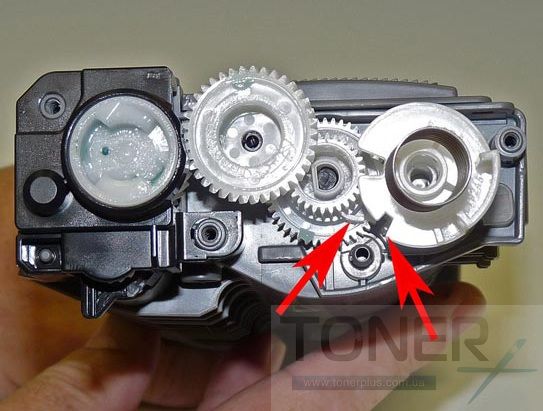

Установите на место остальные шестерни и шестерню сброса (флажок) в правильное положение.

Для TN-2335

Для TN-2375

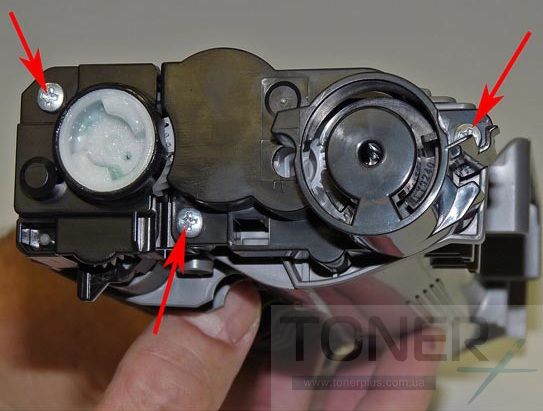

Установите крышку и зафиксируйте ее винтами.

Для TN-2335

Для TN-2375

Картридж готов к работе.
