Інструкція із заправлення картриджа Brother TN-2200 / TN-2275 / Brother TN-2235 / Brother HL-2200 / 2230 / 2240 / 2250 / 2270 / DCP-7060 / 7065 / 7070 / MFC-7360 / 7860 / FAX-2845 / 2940

Інструкція із заправлення картриджа Brother TN-2200 / TN-2275 / Brother TN-2235 / Brother HL-2200 / 2230 / 2240 / 2250 / 2270 / DCP-7060 / 7065 / 7070 / MFC-7360 / 7860 / FAX-2845 / 2940

Ресурс, стр.	2600
Относительно совместимый тонер:	Brother HL-2030/2035/2070/2140/5250
Масса тонера:	75-140 грамм
Чип:	Флажок

ВНИМАНИЕ: данный картридж имеет несколько региональных названий. Для СНД TN-2275,  для EU TN-2220,  для US TN-450

Необходимыематериалы:

Пылесосдлятонера
Крестоваяотвертка
Маленькаяплоскаяотвертка
Необходимыепринадлежности:
Одноразоваятряпчастаясалфетка иливатныедиски
Ватныепалочки
Изопропиловыйспирт

Тонер для использования в серии Brother HL-2030/2035/2070/2075/2140/5250
Вал переноса -  Brother HL-2220/2230/2240/2270/2280/DCP-7060/7065/MFC-7360/7460/7860, TN-420/450/2215
Дозирующее лезвие - Brother HL-2220/2230/2240/2270/2280/DCP-7060/7065/MFC-7360/7460/7860, TN-420/450/2215

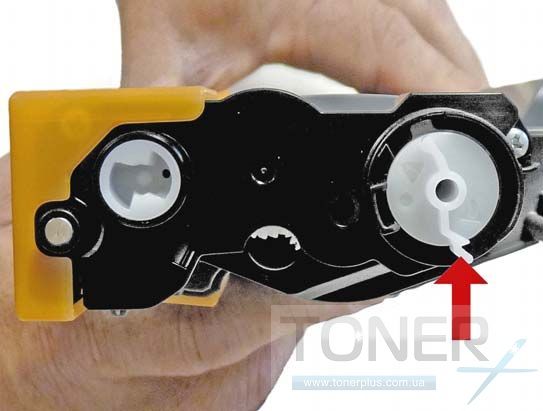

На стартовом картридже отсутствует механизм сброса счетчика тонера. Для того, чтобы картридж работал, необходимо заменить крышку и установить шестерню сброса.

На картридже TN-2235 шестерня имеет 3 лепестка, а на картридже TN-2275 шестерня имеет 2 лепестка.

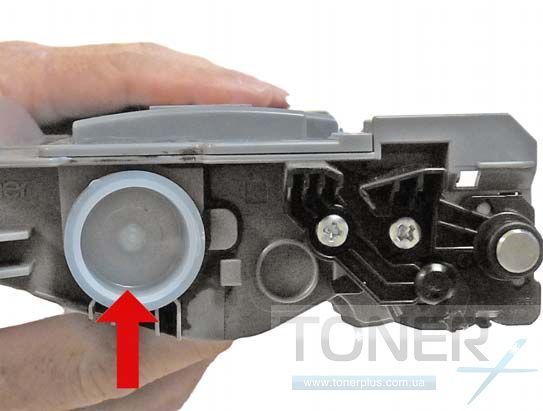

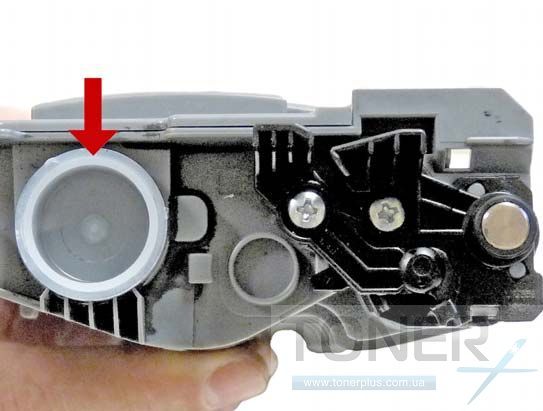

Снимите пробку и тщательно вычистите остатки тонера из картриджа тонерным пылесосом или компресором

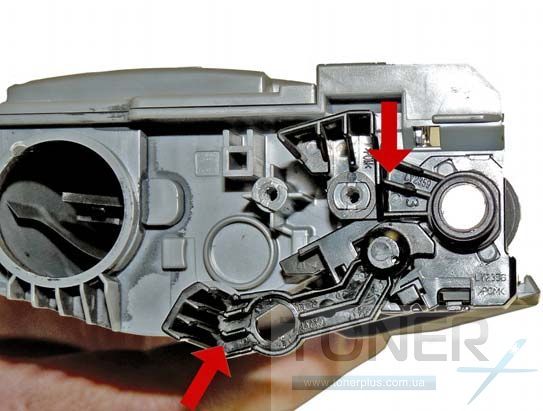

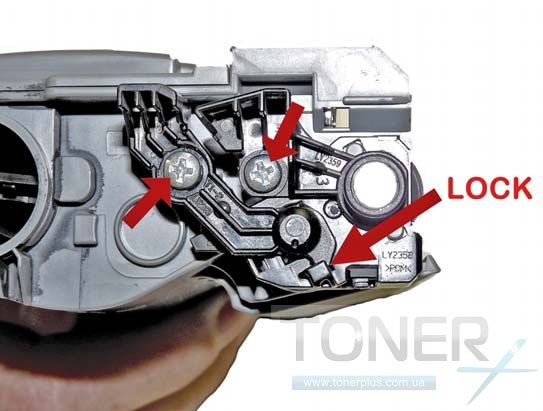

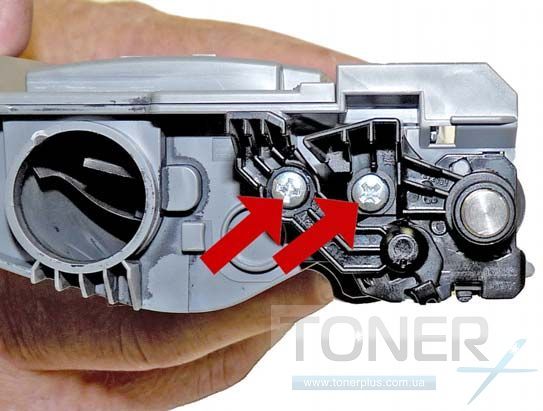

Выкрутите два винта и снимите направляющие.

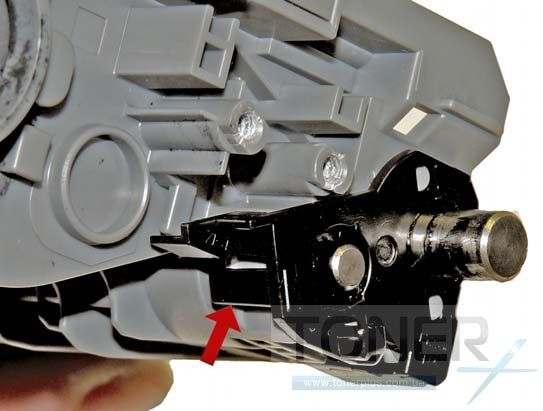

Проверните меньшую направляющую, чтобы отщелкнуть крепление.

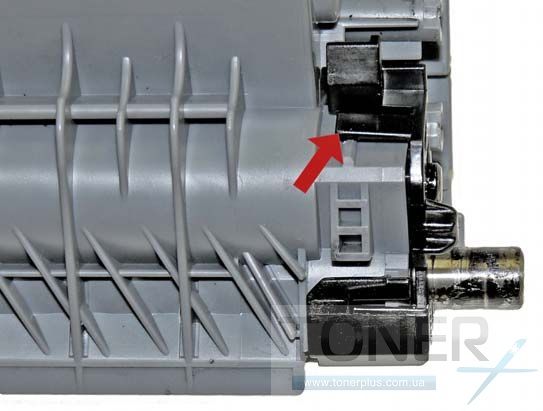

Отщелкните две защелки крепления вала переноса и снимите его.

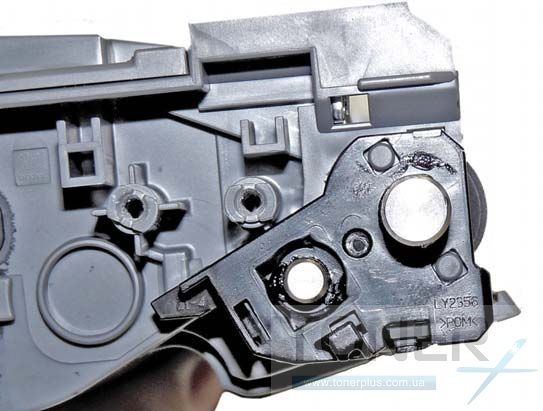

С другой стороны открутите два винта и снимите боковину.

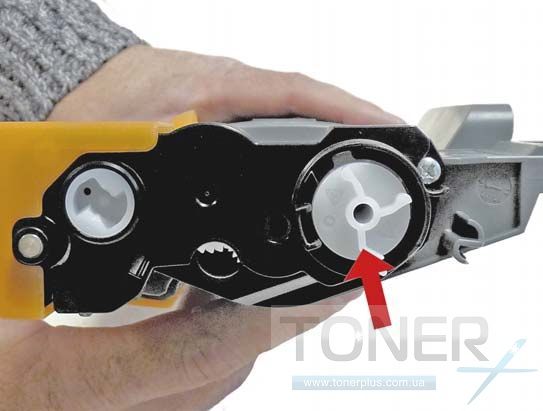

На стартовом картридже отсутствует шестерня сброса (флажок) и специальная пружина.

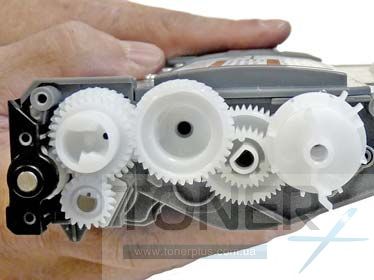

На не стартовых картриджах они выглядят так.

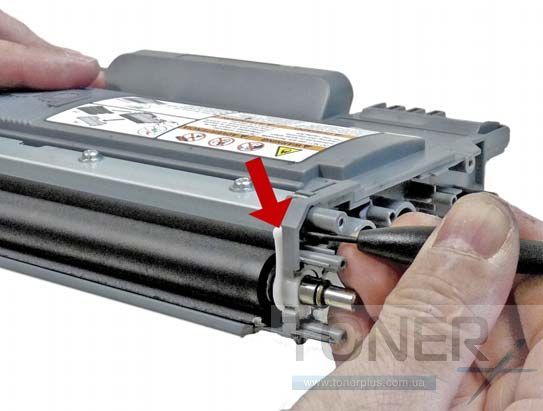

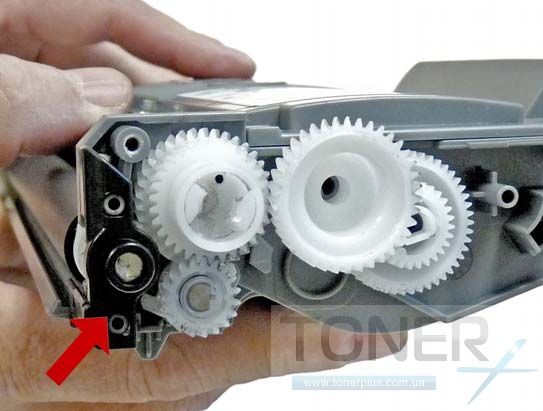

Снимите держатель вала переноса, отщелкнув защелку с внутренней стороны.

Снимите стопорное кольцо.

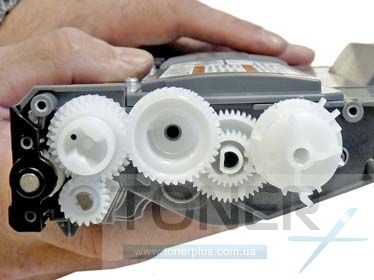

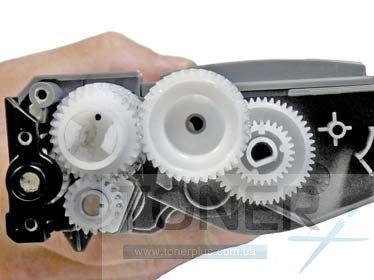

Теперь снимите все шестерни и специальную пружину.

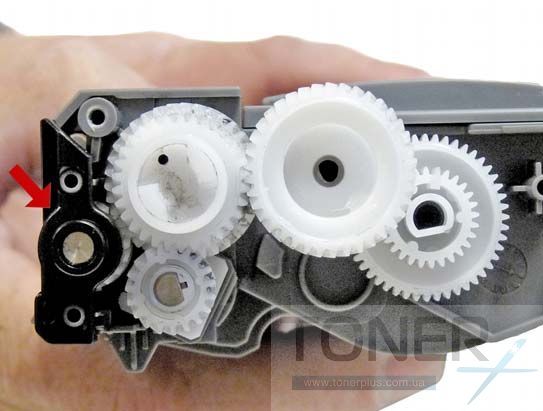

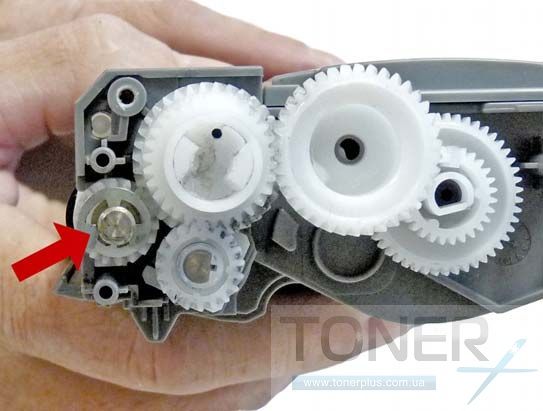

Со стороны шестрней нажмите на выступ фиксатора вала переноса и проверните его.

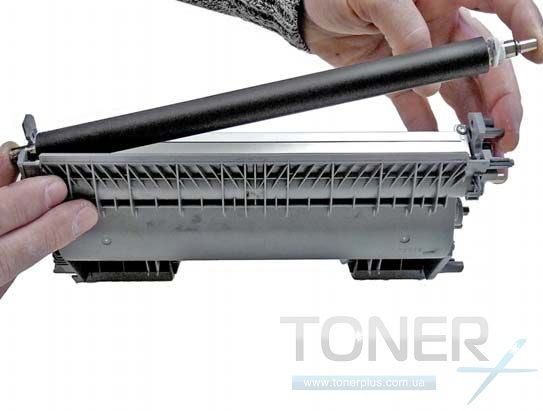

Снимите вал переноса. Очистите его от остатков тонера с помощью ватных дисков смоченных в изопропиловом спирте.

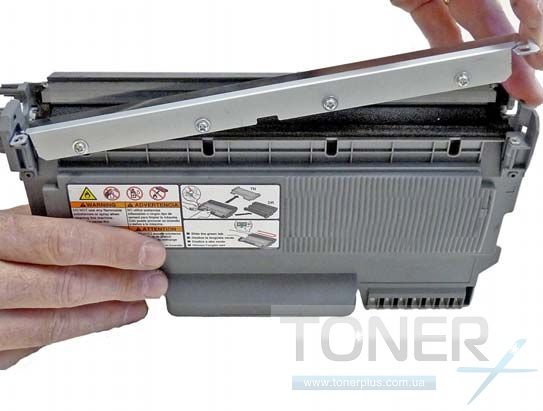

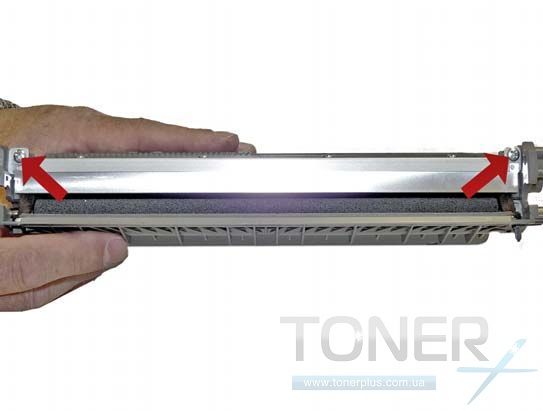

Открутите 2 винта и снимите дозирующее лезвие. Очистите его при помощи ватного диска смоченного в изопропиловом спирте.

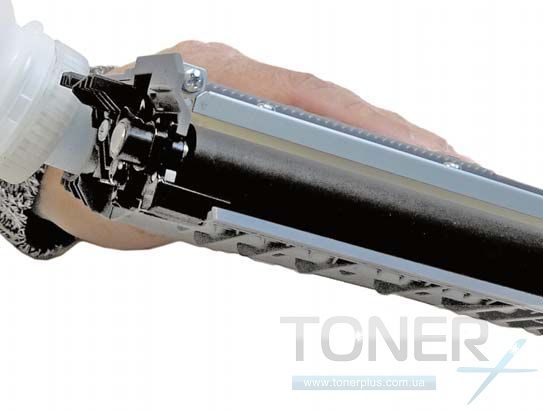

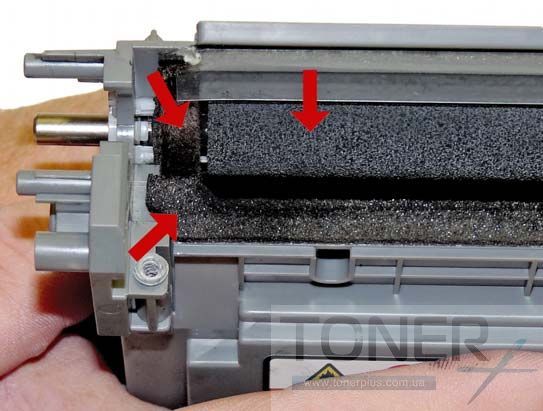

С помощью тонерного пылесоса вычистите остатки тонера с ролика подмеса и поролоновых уплотнителей.

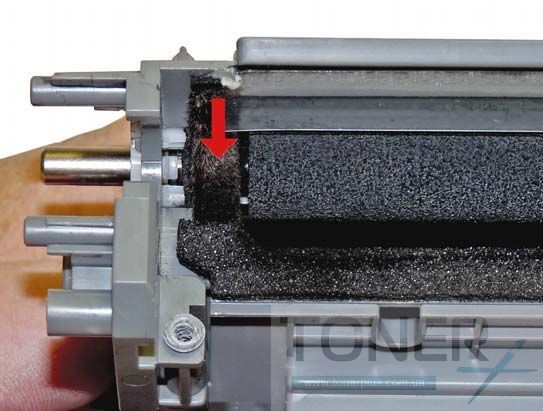

Если войлочные прокладки вала переноса плотно слежались, вспушьте их тонкой отверткой.

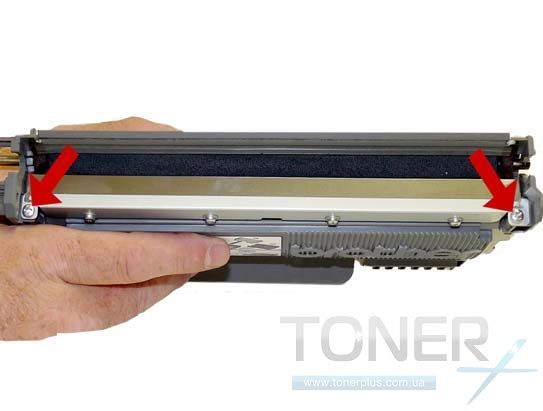

Аккуратно протрите лезвие подбора сухой чистой тканью и установите его, закрепив двумя винтами.

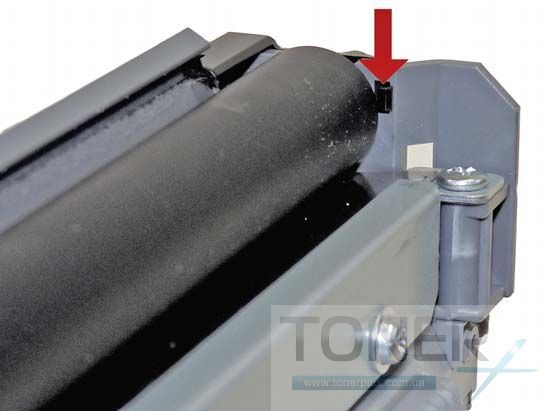

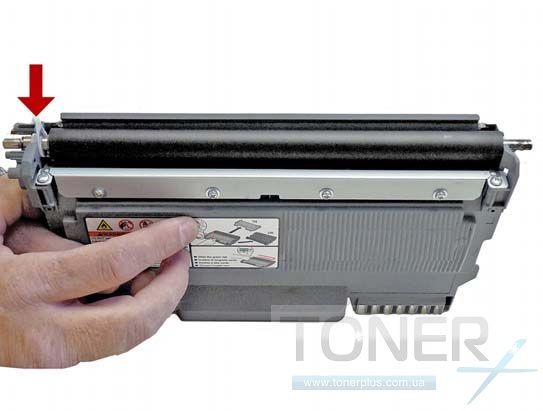

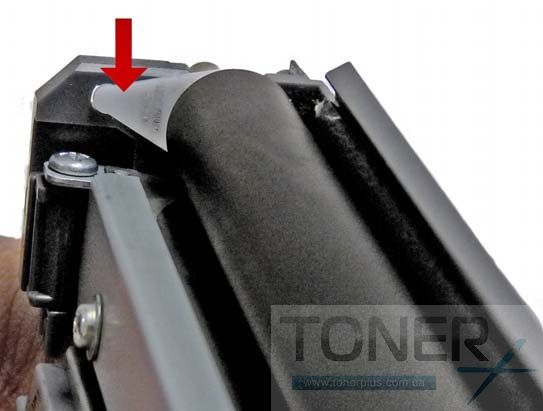

Протрите вал переноса сухой чистой тканью и установите его так, чтобы фиксатор находился со стороны шестерней и был в вертикальном положении. Проверните фиксатор в сторону дозирующего лезвия, чтобы он встал в свой паз.

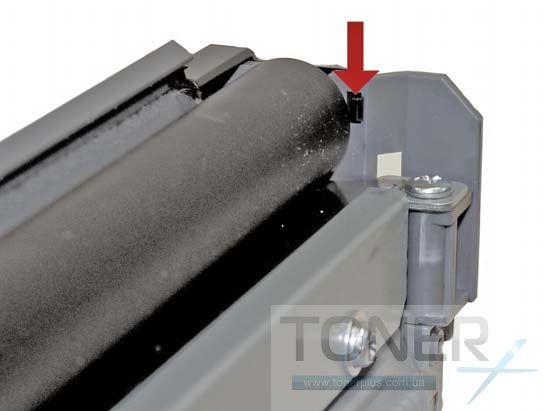

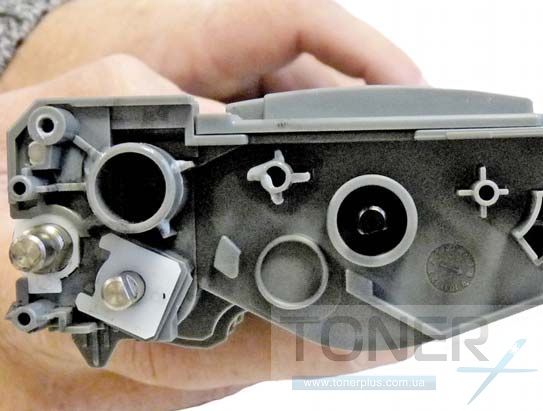

Установите крепление вала переноса со стороны пробки и убедитесь, что защелка встала на свое место.

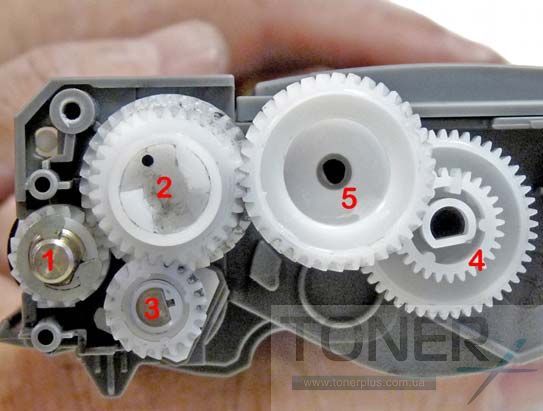

Очистите шестерни от старой смазки и нанесите на них новую литиевую смазку. Установите шестерню вала переноса и оденьте стопорное кольцо. Затем установите остальные шестерни в указанном порядке. Убедитесь, что шестерни правильно вращаются.

Установите держатель вала перноса.

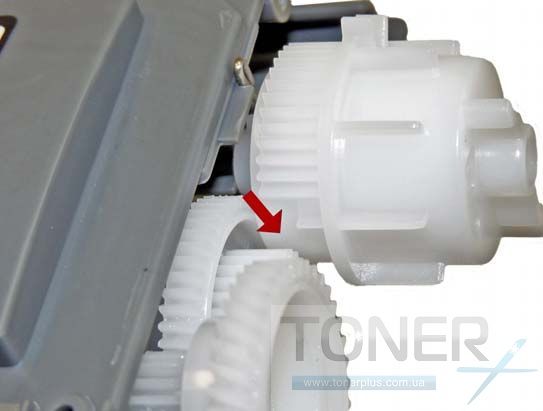

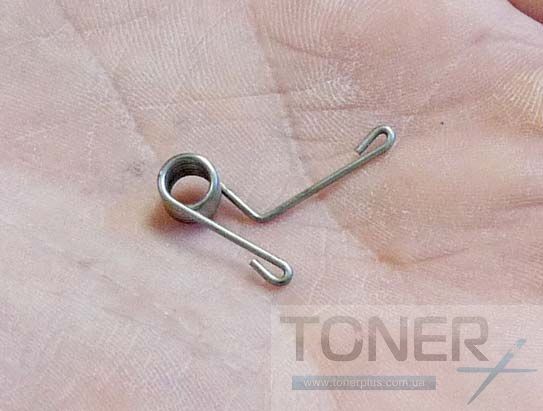

Установите специальную пружину в указанное положение.

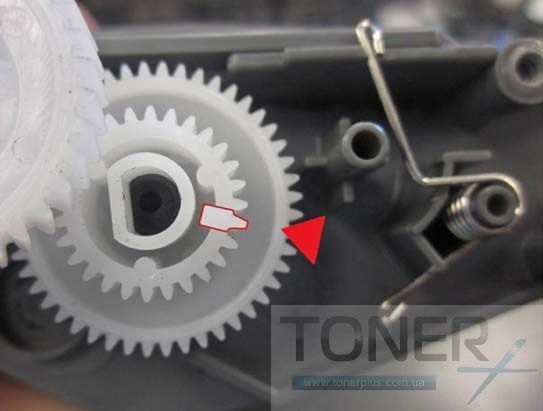

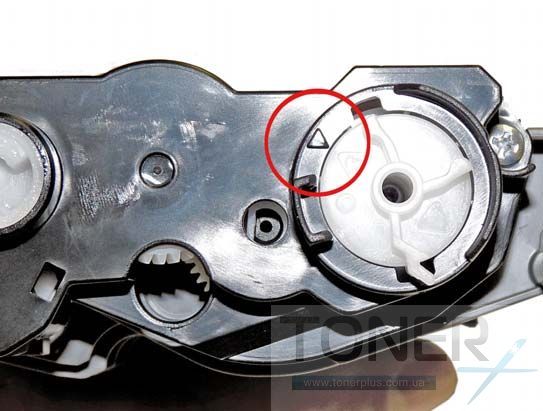

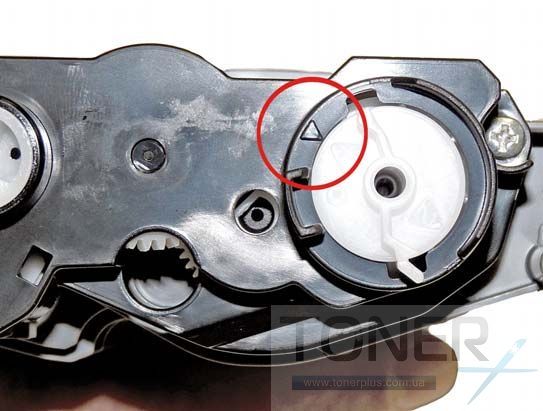

Приведите шестерню с указателем в указанное положение.

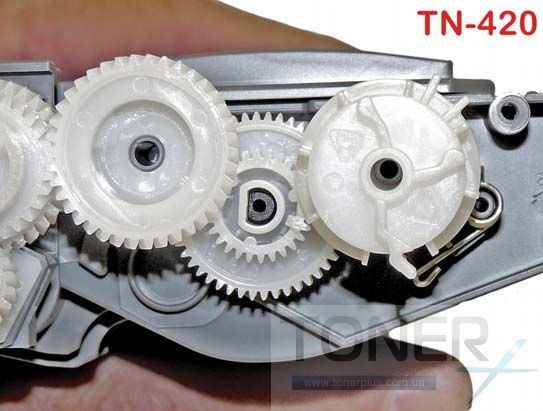

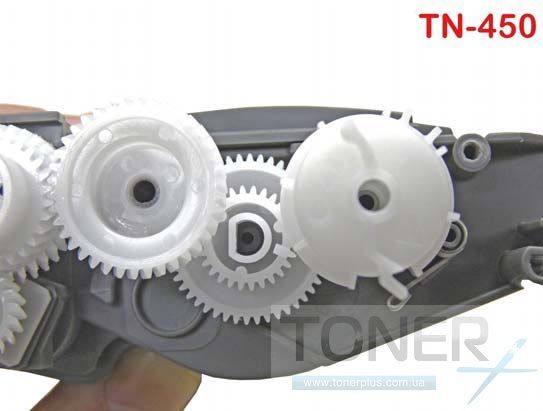

Установите шестерню сброса в зависимости от вашей модели картриджа TN-2235 (TN-420) и TN-2275 (TN-450).

В стартовом положении шестерни не сцеплены, это происходит после установки картриджа в принтер.

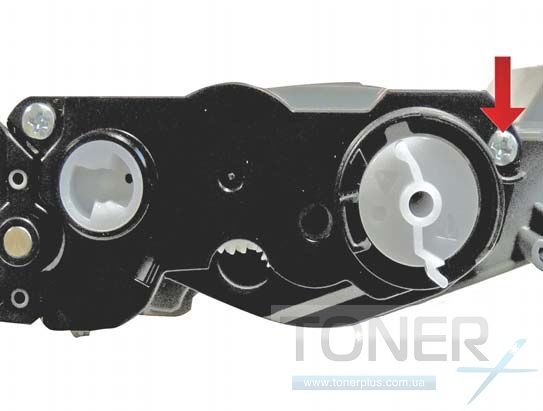

Установите боковину и зафиксируйте ее двумя винтами. Убедитесь, что шестерня сброса установлена в правильном положении.

С другой стороны картриджа установите направляющие на свои места.

Проверните меньшую направляющую, чтобы защелкнуть крепление и зафиксируйте их винтами.

Засыпьте тонер в бункер. Для TN-2235 необходимо 75 грамм, для TN-2275 необходимо 100 грамм.

Установите пробку на место и очистите картридж от тонерной пыли.

Картридж готов к работе.
