Ресурс, стр.	1000
Совместимый тонер:	Brother universal color
Масса тонера:	50
Чип:	Работу не блокирует

На этих картриджах есть механизм сброса и чип. Пока новый чип не доступен, вы можете повторно использовать старый чип.



В настоящее время выпущены следующие аппараты к данному картриджу:
Brother HL-L3210CW
Brother HL-L3230CDW
Brother HL-L3270CDW
Brother HL-L3290CDW
Brother DCP-L3550CDW
Brother DCP-L3551CDW
Brother MFC-L3710DW
Brother MFC-L3750CDW
Brother MFC-L3770CDW

Номера картриджей и их ресурс:
Brother TN-213Bk   1400 страниц
Brother TN-213C     1300 страниц
Brother TN-213M    1300 страниц
Brother TN-213Y     1300 страниц

Brother TN-217Bk   3000 страниц
Brother TN-217C     2300 страниц
Brother TN-217M    2300 страниц
Brother TN-217Y     2300 страниц

Brother TN-227Bk   3000 страниц
Brother TN-227C    2300 страниц
Brother TN-227M    2300 страниц
Brother TN-227Y    2300 страниц

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

С помощью тонерного пылесоса очистите верхнюю часть картриджа.

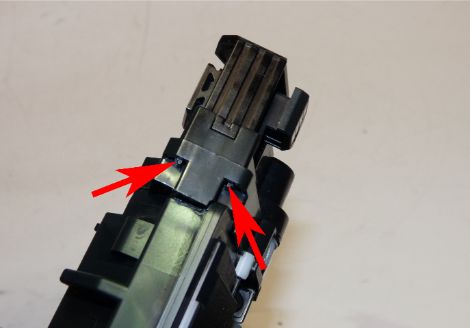

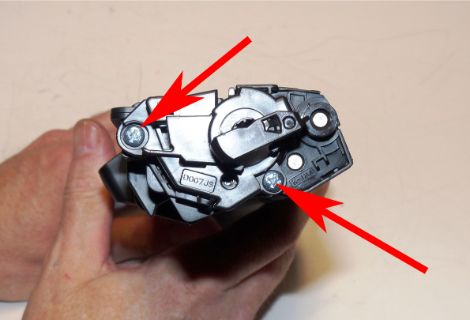

На стороне редуктора / чип, открутите два винта.


Нажмите на два зажима и снимите держатель.

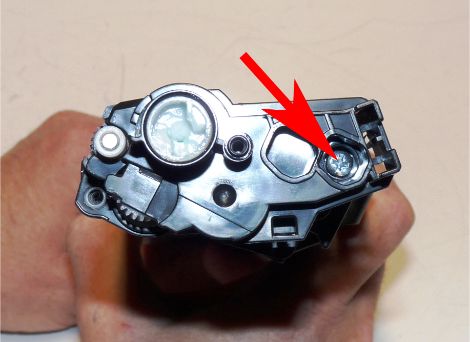

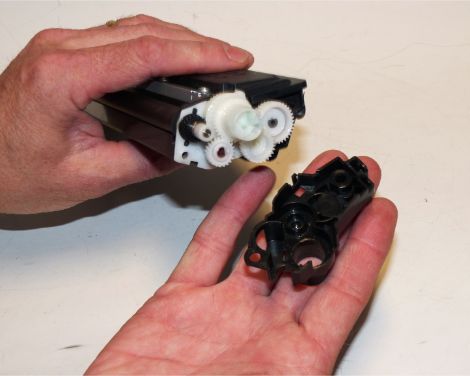

Открутите оставшийся винт и снимите торцевую крышку.

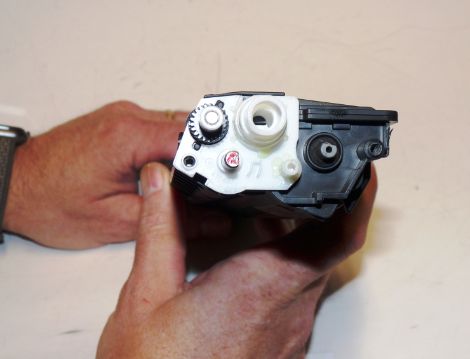

Снимите четыре шестерни.

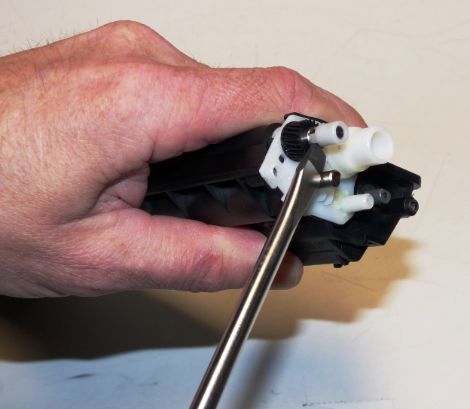

С помощью большой отвертки с плоской головкой снимите фиксатор зубчатого валика проявочного валика. Снимите шестерню.

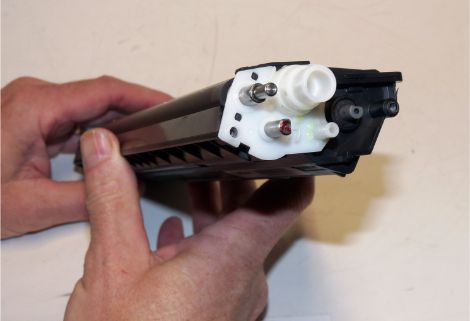

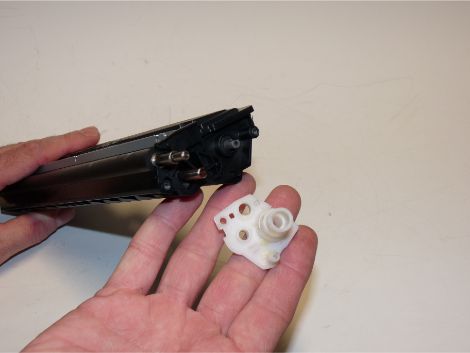

Снимите белую внутреннюю торцевую крышку.

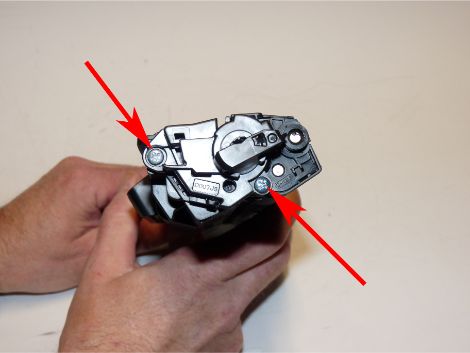

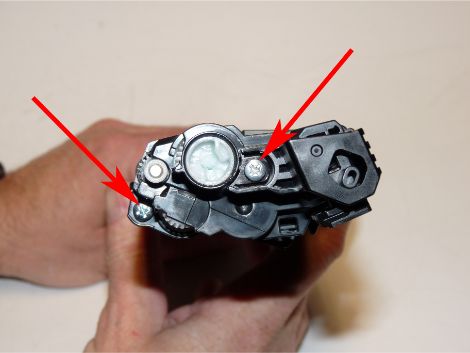

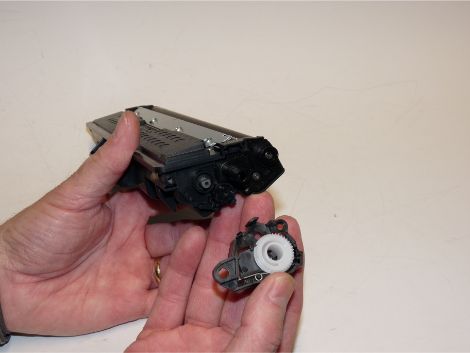

На стороне шестерни сброса вала проявителя выкрутите два винта и снимите заглушку. Обратите внимание, что механизм сброса остается с торцевой крышкой!

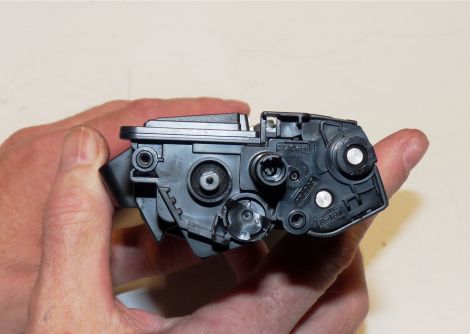

Снимите черную внутреннюю торцевую крышку.

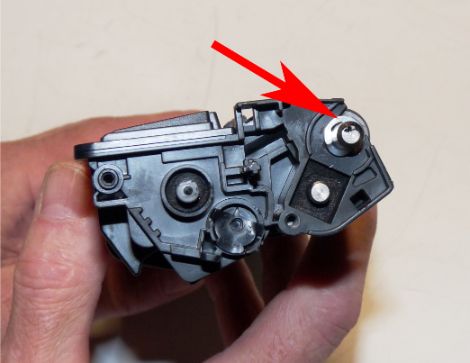

Снимите E-кольцо с вала переноса.

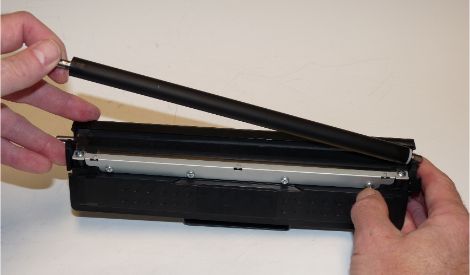

Снимите вал переноса.

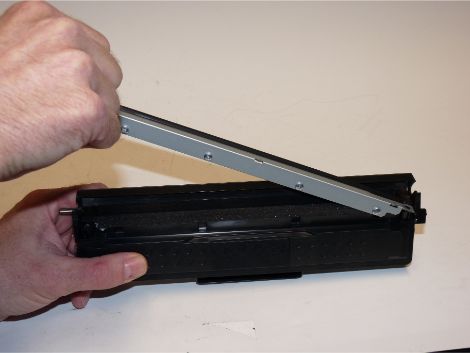

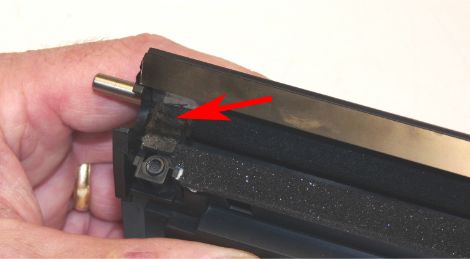

Одкрутите два винта и дозирующее лезвие. Будьте осторожны, чтобы не повредить уплотнение дозируещего лезвия во время чистки



Очистите остатки тонера с бункера. Обратите особое внимание на вал подачи, чтобы убедиться, что он чист.


Очистите дозирующее лезвие. Лезвие можно легко очистить c помощью ватного диска смоченного в изопропиловом спирте. Будьте очень осторожны, чтобы не оставить ворсинок!


Проверьте валы, если они сжаты, (блестящие) роспуште их небольшой отверткой.


Очистите вал безворсовой тканью. Не используйте агрессивные химикаты для очистки этого валика. Любой тип спиртового очистителя снимет проводящее покрытие с ролика.

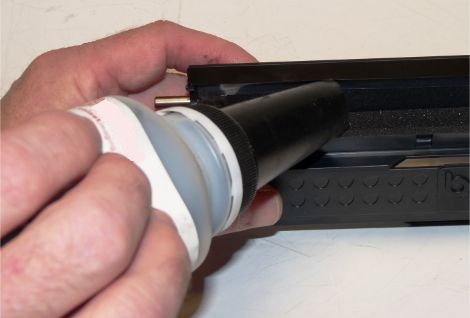

Заполните картридж тонером.

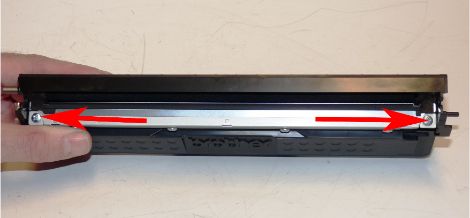

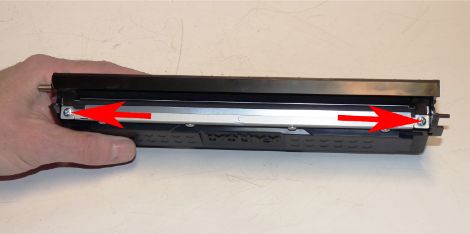

Установите дозирующее лезвие и зафиксируйте на два винта.


Установите на место вал с длинным концом со стороны редуктора.


Установите уплотнительное кольцо на вал.


Очистите шестерни, убедившись, что на них нет тонера. Это также хорошее время, чтобы проверить валы редуктора и убедиться, что смазки достаточно. Если валы выглядят сухими или смазка загрязнена тонером, очистите вал и внутреннюю часть шестерни. Замените смазку.

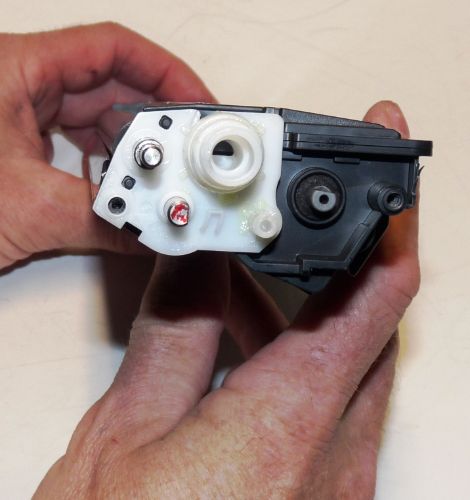

Установите белую внутреннюю торцевую крышку вала и зафиксируйте ее со стороны шестерни.

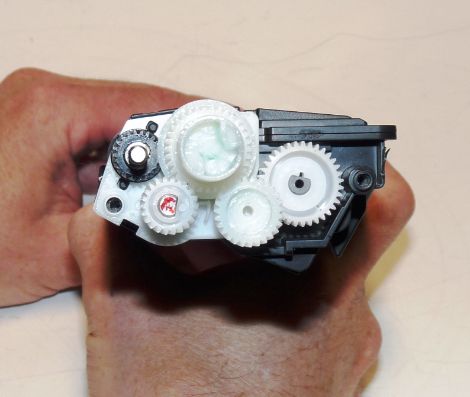

Установите пять шестерней, как показано на рисунке.

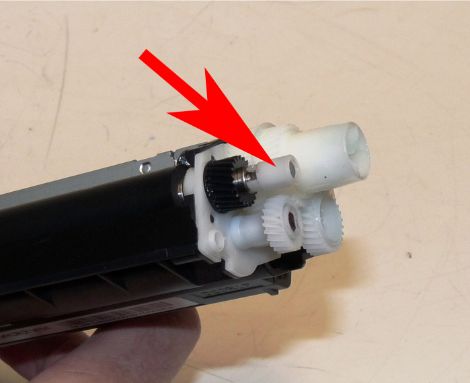

Установите замок шестерни на вал.


Установите большую боковую крышку шестерни и зафиксируйте ее винтом.


С противоположной стороны установите черную внутреннюю торцевую крышку.

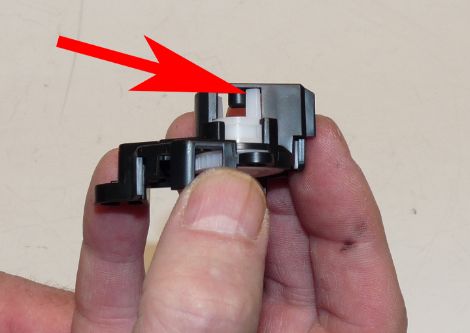

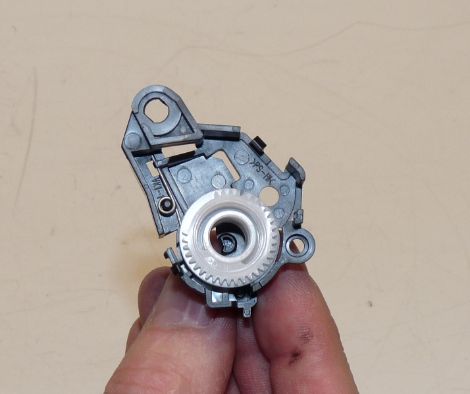

Установите механизм сброса, как показано. Установите торцевую крышку и зафиксируйте на два винта. Небольшая вкладка на шестерне сброса должна быть видна в верхнем отверстии.



Установите торцевую крышку сброса и зафиксируйте два винта.

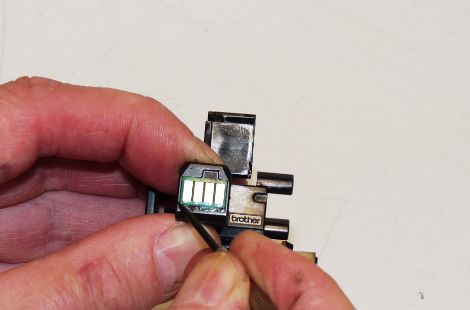

Если возможно, замените чип на картридже. (Чип можно использовать повторно).

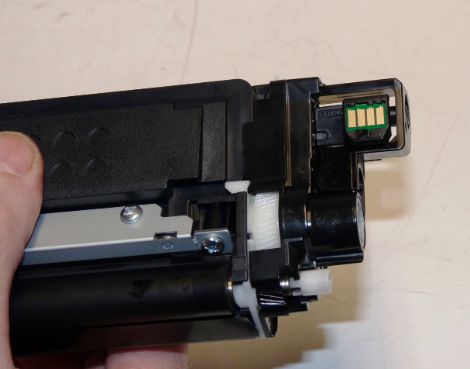

Установите держатель чипа и зафиксируйте на два винта.

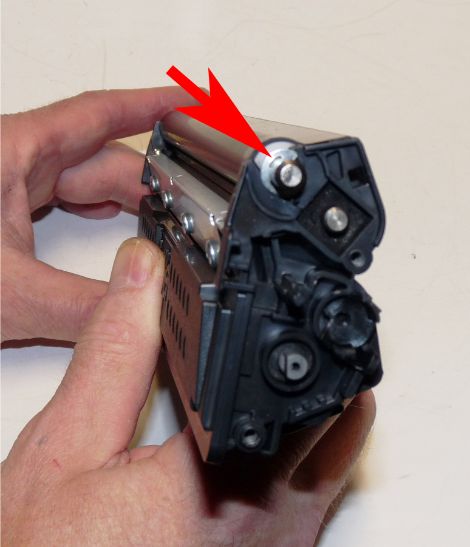

Протрите картридж, чтобы удалить остатки тонера. (Будьте осторожны, не дотрагивайтесь до вала переноса!)

Установите защитную крышку и крышку чипа.

Картридж готов
